LVDS लाई TTL सिग्नल रूपान्तरण बोर्ड

औद्योगिक एलसीडी प्यानलहरू विकसित हुन जारी राख्दा, धेरै इम्बेडेड प्रणालीहरूलाई विभिन्न प्रदर्शन इन्टरफेसहरू बीच भरपर्दो संकेत रूपान्तरण चाहिन्छ। SKY-TDM कोLVDS लाई TTL सिग्नल रूपान्तरण बोर्डउत्कृष्ट छवि गुणस्तर र प्रणाली स्थिरता कायम राख्दै, समग्र लागत घटाउँदै LVDS आउटपुटहरू मार्फत TTL/RGB TFT LCD प्यानलहरू चलाउन आवश्यक इन्जिनियरहरूका लागि व्यावसायिक समाधान प्रदान गर्दछ।

विशेष गरी औद्योगिक वातावरणको लागि डिजाइन गरिएको, यो कन्भर्टर बोर्डले उच्च-दक्षता पावर व्यवस्थापन, अनुकूलित पीसीबी लेआउट, र औद्योगिक-ग्रेड कम्पोनेन्टहरू एकीकृत गर्दछ जुन मागको अवस्थाहरूमा स्थिर सञ्चालन सुनिश्चित गर्दछ। उपभोक्ता-ग्रेड विकल्पहरूको तुलनामा, यसले उच्च EMC (विद्युत चुम्बकीय अनुकूलता) प्रदर्शन, कम EMI (विद्युत चुम्बकीय हस्तक्षेप) उत्सर्जन, लामो परिचालन आयु, र औद्योगिक LCD मोड्युलहरूसँग उच्च अनुकूलता प्रदान गर्दछ।

अवस्थित उपकरणहरूमा नयाँ LCD एकीकृत गर्ने वा विरासत प्रणालीहरू अपग्रेड गर्ने, यो बोर्डले प्रभावकारी रूपमा विकास समय छोटो पार्छ र प्रणाली एकीकरणलाई सुव्यवस्थित गर्दछ।

दीर्घकालीन औद्योगिक विश्वसनीयताका लागि डिजाइन गरिएको

मानक विकास बोर्डहरूको विपरीत, यो LVDS देखि TTL सिग्नल रूपान्तरण बोर्डलाई औद्योगिक वातावरणमा निरन्तर सञ्चालनको लागि अनुकूलित गरिएको छ।

यसमा समावेश छ:

- औद्योगिक-ग्रेड पीसीबी डिजाइन

- स्थिर LVDS इनपुट वास्तुकला

- TTL/RGB 50-पिन LCD आउटपुट

- कम आवाज बिजुली आपूर्ति डिजाइन

- उच्च दक्षता एलईडी ब्याकलाइट चालक

- समायोज्य VCOM भोल्टेज

- उत्कृष्ट EMC प्रदर्शन

- कम पावर खपत

- उच्च गति संकेत अखण्डता

- लामो जीवनचक्र कम्पोनेन्टहरू

कम्प्याक्ट मेकानिकल डिजाइनले यसलाई इम्बेडेड उत्पादनहरूको लागि उपयुक्त बनाउँछ जहाँ स्थापना ठाउँ सीमित छ।

मुख्य विशेषताहरु

औद्योगिक-स्तर सिग्नल स्थिरता

सावधानीपूर्वक अप्टिमाइज गरिएको भिन्नता राउटिङले संकेत विरूपणलाई कम गर्छ र स्थिर छवि प्रसारण सुनिश्चित गर्दछ।

उत्कृष्ट EMC प्रदर्शन

PCB लेआउट र पावर डिजाइनले विद्युत चुम्बकीय हस्तक्षेप कम गर्छ, औद्योगिक उपकरणहरूको लागि प्रमाणीकरण सजिलो बनाउँछ।

उच्च अनुकूलता

TTL/RGB 50 पिन इन्टरफेसहरू प्रयोग गरेर औद्योगिक TFT LCD प्यानलहरूको विस्तृत श्रृंखलालाई समर्थन गर्दछ।

कुशल शक्ति व्यवस्थापन

एकीकृत उच्च दक्षता पावर सर्किटरीले तातो उत्पादन घटाउँछ र समग्र विश्वसनीयता सुधार गर्दछ।

समायोज्य VCOM सर्किट

इन्जिनियरहरूलाई विभिन्न LCD प्यानलहरूको लागि प्रदर्शन प्रदर्शन राम्रो-ट्यून गर्न अनुमति दिन्छ।

स्थिर एलईडी ब्याकलाइट चालक

उत्कृष्ट दीर्घकालीन स्थिरता संग लगातार चमक प्रदान गर्दछ।

सजिलो प्रणाली एकीकरण

मानक जडानकर्ताहरूले स्थापनालाई सरल बनाउँछन् र उत्पादन विकास चक्रहरू छोटो पार्छन्।

विशिष्ट विनिर्देशहरू

TTL FFC 50 PIN T-CON इन्टरफेस

HRS DF14-20/DF19-20 LVDS इन्टरफेस

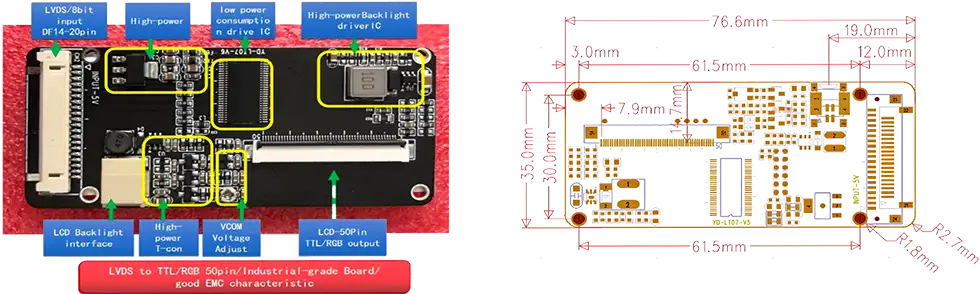

आयामहरू

अनुप्रयोगहरू

यो बोर्ड औद्योगिक एप्लिकेसनहरूका लागि बनाइएको छ र औद्योगिक HMIs, औद्योगिक उपकरणहरू, लटरी मेसिनहरू, र चिकित्सा उपकरणहरू जस्ता औद्योगिक वातावरणको माग गर्नको लागि अत्यधिक उपयुक्त छ।

हाल, यो उत्पादन विशिष्ट इन्टरफेस संकेत समर्थन गर्दछ। यदि तपाईंलाई फरक इन्टरफेस संकेतहरू चाहिन्छ भने, कृपया LCD इन्टरफेस विशिष्टताहरू प्रदान गर्नुहोस्, र हामी तपाईंको आवश्यकताहरू पूरा गर्न बोर्डलाई पुनः डिजाइन गर्नेछौं।

यो बोर्ड बनाम प्रत्यक्ष LVDS प्यानल जडान कहिले प्रयोग गर्ने

तपाईंलाई यो रूपान्तरण बोर्ड कहिले चाहिन्छ?

अधिकांश औद्योगिक LCD प्यानलहरूले आज LVDS वा eDP इन्टरफेसहरू प्रयोग गर्छन्। यद्यपि, धेरै विरासत उपकरण डिजाइनहरू र निश्चित विशेष प्रदर्शन मोड्युलहरूलाई अझै पनि TTL/RGB (समानान्तर RGB) संकेतहरू आवश्यक पर्दछ। यहाँ छ जब तपाईंलाई यो बोर्ड चाहिन्छ:

यो बोर्ड प्रयोग गर्नुहोस् यदि:

- तपाईंको प्रणालीले LVDS संकेतहरू आउटपुट गर्छ तर तपाईंको LCD प्यानललाई TTL/RGB इनपुट चाहिन्छ

- तपाईंसँग ५०-पिन TTL इन्टरफेस भएको लिगेसी डिस्प्ले प्यानल छ

- तपाइँ प्रणाली अपग्रेड गर्दै हुनुहुन्छ तर अवस्थित TTL प्यानल राख्दै हुनुहुन्छ

- तपाईंले LVDS संकेत स्रोतहरू प्रयोग गरेर TTL प्यानलहरूको परीक्षण वा प्रमाणीकरण गर्न आवश्यक छ

प्रत्यक्ष LVDS जडान पर्याप्त छ यदि:

- तपाइँको स्रोत र प्यानल दुबै LVDS प्रयोग गर्दछ (कुनै रूपान्तरण आवश्यक छैन)

- तपाईंको प्यानलमा eDP वा HDMI इनपुटहरू छन्

- तपाईं आधुनिक इन्टरफेस प्यानलहरूको साथ नयाँ प्रणाली डिजाइन गर्दै हुनुहुन्छ

यो बोर्ड विशेष गरी रूपान्तरण परिदृश्यको लागि डिजाइन गरिएको हो---इन्जिनियरहरूलाई नयाँ LVDS-सुसज्जित औद्योगिक कम्प्युटरहरू वा इम्बेडेड नियन्त्रकहरूसँग अवस्थित TTL प्यानलहरू पुन: प्रयोग गर्न सक्षम पार्दै।

ईन्जिनियरिङ् लाभहरू

हामी एलसीडी एकीकरणको क्रममा OEM ग्राहकहरूले सामना गर्ने वास्तविक-विश्व चुनौतीहरूको समाधान गर्छौं। विभिन्न LVDS आउटपुट स्रोतहरू र विशिष्ट 50-pin TTL LCD प्यानलहरू बीचको रूपान्तरणलाई समर्थन गरेर, हामी प्रणाली पुन: डिजाइनको आवश्यकतालाई हटाउँछौं। बोर्डले एक स्वतन्त्र पावर आर्किटेक्चर फिचर गर्दछ जसले समग्र उत्पादन स्थिरता बढाउन भोल्टेज उतार-चढ़ावलाई कम गर्छ, जबकि औद्योगिक-ग्रेड PCB राउटिङले EMC कार्यसम्पादनमा उल्लेखनीय सुधार गर्छ र प्रणाली हस्तक्षेपलाई कम गर्छ। यसबाहेक, हामी व्यापक अनुकूलन प्रस्ताव; केवल इन्टरफेस परिभाषाहरू, कनेक्टर प्रकारहरू, र माउन्टिङ होल स्थितिहरूको लागि तपाइँका आवश्यकताहरू प्रदान गर्नुहोस्, र हामी तपाइँको उपकरणहरूसँग पूर्ण रूपमा मेल खाने पूर्ण डिजाइन प्रदान गर्नेछौं।

किन US छान्नुहोस्

हामीलाई छनोट गर्नु भनेको TTL सिग्नल रूपान्तरण बोर्डमा LVDS खरिद गर्नु मात्र होइन---तपाईँ औद्योगिक प्रदर्शन एकीकरणमा अनुभवी इन्जिनियरिङ सहयोगीसँग साझेदारी गर्दै हुनुहुन्छ।

हामी OEM र ODM अनुकूलन विकास, LCD अनुकूलता मूल्याङ्कन, केबल अनुकूलन, फर्मवेयर अप्टिमाइजेसन, सानो ब्याच प्रोटोटाइप, ठूलो उत्पादन क्षमताहरू, सख्त गुणस्तर निरीक्षण, र दीर्घकालीन उत्पादन उपलब्धता समावेश गर्ने व्यापक, एक-स्टप समाधानहरू प्रदान गर्दछौं। हाम्रो सबै-मा-एक दृष्टिकोणले धेरै आपूर्तिकर्ताहरूबाट सोर्सिङसँग सम्बन्धित अनावश्यक गुणस्तर जोखिमहरू हटाउन मद्दत गर्दछ।

FAQ

Q1: कुन LCD प्यानलहरू यस LVDS मा TTL सिग्नल रूपान्तरण बोर्डसँग उपयुक्त छन्?

A: बोर्डसँग समान पिनआउट परिभाषाको साथ 50-pin TTL/RGB LCD प्यानलहरूको लागि व्यापक समर्थन छ।

Q2: के कनेक्टर अनुकूलित गर्न सकिन्छ?

A: हो। कनेक्टर प्रकार, पिन असाइनमेन्ट, केबल लम्बाइ, र इन्टरफेस परिभाषा सबै पूर्ण रूपमा अनुकूलित गर्न सकिन्छ।

Q3: के बोर्डले विभिन्न प्रस्तावहरूलाई समर्थन गर्दछ?

A: हो। हामी विभिन्न LCD रिजोल्युसन र समय आवश्यकताहरू अनुरूप फर्मवेयर र हार्डवेयर कन्फिगरेसनहरू प्रदान गर्दछौं।

Q4: के यो उत्पादन औद्योगिक वातावरणको लागि उपयुक्त छ?

A: बिल्कुल। औद्योगिक-ग्रेड कम्पोनेन्टहरूसँग डिजाइन गरिएको र EMC (विद्युत चुम्बकीय अनुकूलता) प्रदर्शनको लागि अनुकूलित, यो बोर्ड निरन्तर र स्थिर सञ्चालनको लागि बनाइएको हो।

Q5: के तपाइँ मिल्दो LVDS केबलहरू प्रदान गर्न सक्नुहुन्छ?

A: हो। हामी LVDS केबलहरू, ब्याकलाइट केबलहरू, पावर केबलहरू, र अनुकूलन हार्नेसहरू सहित पूर्ण केबल असेंबलीहरू प्रस्ताव गर्छौं।

Q6: के तपाइँ प्राविधिक समर्थन प्रदान गर्नुहुन्छ?

A: हो। हाम्रो ईन्जिनियरिङ् टोली LCD अनुकूलता मूल्याङ्कन, इन्टरफेस डिबगिङ, र प्रणाली एकीकरणमा सहयोग गर्न उपलब्ध छ।

Q7: विशिष्ट नेतृत्व समय के हो?

A: मानक मोडेलहरूमा सामान्यतया 2 देखि 3 हप्ताको नेतृत्व समय हुन्छ। अनुकूलित परियोजनाहरूको लागि, डेलिभरी समय डिजाइनको जटिलतामा निर्भर गर्दछ।

Q8: नमूना मूल्याङ्कन उपलब्ध छ?

A: हो। हामी ठूलो उत्पादन गर्नु अघि इन्जिनियरिङ प्रमाणीकरणको लागि नमूना आदेशहरूलाई अत्यधिक प्रोत्साहन दिन्छौं।

Q9: के तपाइँ दीर्घकालीन आपूर्ति ग्यारेन्टीहरू प्रस्ताव गर्नुहुन्छ?

A: हो। औद्योगिक परियोजनाहरूको लागि, हामी लामो उत्पादन जीवनचक्रहरूलाई समर्थन गर्छौं र सम्भव भएसम्म दीर्घकालीन आपूर्ति योजना प्रदान गर्दछौं।

Q10: के यो बोर्डले एकल-च्यानल र दोहोरो-च्यानल LVDS इनपुटलाई समर्थन गर्न सक्छ?

A: मानक संस्करण एकल-च्यानल LVDS इनपुट (8-बिट) समर्थन गर्दछ। डुअल-च्यानल LVDS इनपुट आवश्यकताहरूको लागि, हामी तपाईंको विशिष्ट LCD प्यानल समय र कनेक्टर विशिष्टताहरूमा आधारित बोर्ड डिजाइन अनुकूलित गर्न सक्छौं। कृपया मूल्याङ्कनको लागि आफ्नो प्यानल मोडेल नम्बर वा इन्टरफेस परिभाषा प्रदान गर्नुहोस्।
