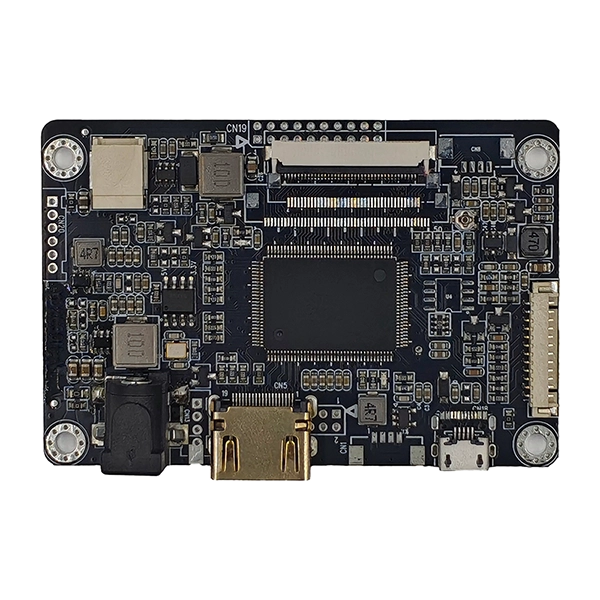

HDMI देखि TTL इन्टरफेस एडी बोर्ड

SKY-TDM HDMI देखि TTL इन्टरफेस AD बोर्ड एक कम्प्याक्ट औद्योगिक LCD नियन्त्रक हो जुन HDMI भिडियो स्रोतहरूबाट TTL/RGB TFT LCD प्यानलहरू चलाउन डिजाइन गरिएको हो। बहु TTL इन्टरफेस कन्फिगरेसनहरू, समायोज्य प्यानल भोल्टेजहरू, एकीकृत ब्याकलाइट नियन्त्रण, र औद्योगिक-ग्रेड विश्वसनीयतालाई समर्थन गर्दै, यो OEM उपकरणहरू, HMI टर्मिनलहरू, चिकित्सा उपकरणहरू, प्रयोगशाला उपकरणहरू, पोर्टेबल परीक्षण उपकरणहरू, र एम्बेडेड प्रदर्शन प्रणालीहरूको लागि एक आदर्श समाधान हो। यसको कम्प्याक्ट फारम कारक र अनुकूलन फर्मवेयरले विकास समय र समग्र परियोजना लागत घटाउँदा एकीकरणलाई सरल बनाउँछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

उत्पादन परिचय

औद्योगिक उपकरणहरूको लागि प्रदर्शन नियन्त्रक चयन गर्न केवल भिडियो संकेतहरू रूपान्तरण गर्नु भन्दा बढी आवश्यक छ। दीर्घकालीन स्थिरता, विभिन्न LCD प्यानलहरूसँग अनुकूलता, लचिलो अनुकूलन, र भरपर्दो प्राविधिक समर्थन समान रूपमा महत्त्वपूर्ण छन्। SKY-TDMHDMI देखि TTL इन्टरफेस AD बोर्डऔद्योगिक TFT LCDs को लागि भरपर्दो प्रदर्शन नियन्त्रण समाधान खोज्ने OEM निर्माताहरूको लागि विशेष रूपमा विकसित गरिएको छ।

औद्योगिक-ग्रेड वास्तुकलाको वरिपरि डिजाइन गरिएको, यो नियन्त्रकले मानक HDMI संकेतहरूलाई TTL/RGB आउटपुटमा रूपान्तरण गर्दछ, आधुनिक इम्बेडेड प्रणालीहरूलाई TFT LCD प्यानलहरूको विस्तृत दायरा चलाउन सक्षम पार्छ। बोर्डले विभिन्न FPC कन्फिगरेसनहरू, समायोज्य प्यानल आपूर्ति भोल्टेजहरू, एकीकृत एलईडी ब्याकलाइट नियन्त्रण, र अनुकूलन योग्य समय प्यारामिटरहरू सहित विभिन्न TTL इन्टरफेसहरूलाई समर्थन गर्दछ, यसलाई मानक र अनुकूलित LCD मोड्युलहरू दुवैका लागि उपयुक्त बनाउँदै।

उपभोक्ता डिस्प्ले कन्ट्रोलर बोर्डहरूको विपरीत, यो समाधान औद्योगिक वातावरणको मागमा निरन्तर सञ्चालनको लागि ईन्जिनियर गरिएको छ। स्थिर पावर व्यवस्थापन, अप्टिमाइज गरिएको सिग्नल अखण्डता, र सावधानीपूर्वक डिजाइन गरिएको PCB राउटिङले EMI कम गर्छ र इलेक्ट्रोनिक रूपमा शोर भएका अनुप्रयोगहरूमा पनि विश्वसनीय छवि प्रसारण सुनिश्चित गर्दछ।

उपकरण निर्माताहरूको लागि, विकास लचिलोपन समान रूपमा महत्त्वपूर्ण छ। SKY-TDM ले ग्राहकको आवश्यकता अनुसार फर्मवेयर अनुकूलन, डिस्प्ले प्यारामिटर ट्युनिङ, केबल डिजाइन, कनेक्टर परिमार्जन, OSD अनुकूलन, लोगो कन्फिगरेसन र प्रदर्शन अनुकूलन प्रदान गर्दछ। 5-इन्च ह्यान्डहेल्ड टर्मिनल वा ठूला औद्योगिक अपरेटर प्यानललाई एकीकृत गर्ने होस्, इन्जिनियरहरूले उत्पादन विकासलाई गति दिँदै हार्डवेयर पुन: डिजाइन कम गर्न सक्छन्।

औद्योगिक LCD समाधानहरूमा SKY-TDM को अनुभवद्वारा समर्थित, ग्राहकहरूले उत्पादन मार्फत प्यानल चयनबाट व्यापक इन्जिनियरिङ समर्थन प्राप्त गर्छन्, अनुकूलता सुनिश्चित गर्दै, उत्पादनको लामो जीवन चक्र, र औद्योगिक परियोजनाहरूको लागि स्थिर आपूर्ति।

मुख्य प्रतिस्पर्धात्मक लाभहरू

- शुद्ध औद्योगिक-ग्रेड स्थिरता:अप्टिमाइज गरिएको पावर व्यवस्थापन र एन्टि-ईएमआई सर्किट डिजाइनले औद्योगिक वातावरणीय हस्तक्षेपको प्रतिरोध गर्दछ, 24/7 निरन्तर स्थिर सञ्चालनलाई स्क्रिन विरूपण वा सिग्नल ड्रपआउट बिना समर्थन गर्दछ।

- प्लग-एण्ड-प्ले HDMI-TTL रूपान्तरण:ब्रिजहरू आधुनिक HDMI सिग्नल स्रोतहरू र परम्परागत TTL/RGB TFT स्क्रिनहरू, मुख्यधारा औद्योगिक नियन्त्रण होस्टहरू, इम्बेडेड प्रणालीहरू, र PC उपकरणहरूसँग उपयुक्त।

- दोहोरो भोल्टेज समायोज्य डिजाइन:स्वतन्त्र रूपमा 3.3V/5V प्यानल आउटपुट भोल्टेज स्विच गर्न सकिन्छ, अतिरिक्त एडाप्टर मोड्युलहरू बिना विभिन्न TFT LCD प्यानल विशिष्टताहरूमा अनुकूलन।

- एकीकृत बैकलाइट चालक:अनबोर्ड प्रोफेशनल एलईडी ब्याकलाइट कन्ट्रोल सर्किटले ब्राइटनेस समायोजनलाई समर्थन गर्दछ, बाह्य ब्याकलाइट ड्राइभ मोड्युलहरूको आवश्यकतालाई हटाउँदै र प्रणाली तारिङलाई सरल बनाउँछ।

- अल्ट्रा-कम्प्याक्ट एम्बेडेड लेआउट:Miniaturized PCB संरचना विशेष रूपमा स्पेस-सीमित इम्बेडेड उपकरणहरूको लागि डिजाइन गरिएको छ, ग्राहक घेराहरूको अधिकतम उपयोगिता।

- पूर्ण अनुकूलन लचिलोपन:निजीकृत फर्मवेयर ट्युनिङ, बुट लोगो परिमार्जन, OSD मेनु समायोजन, र प्रदर्शन प्यारामिटर क्यालिब्रेसन विशेष परियोजना आवश्यकताहरू मिलाउन समर्थन गर्दछ।

विशिष्ट अनुप्रयोग परिदृश्यहरू

यो HDMI देखि TTL इन्टरफेस AD बोर्ड व्यापक रूपमा इम्बेडेड डिस्प्ले परिदृश्यहरूमा विभिन्न उद्योगहरूमा प्रयोग गरिन्छ जसले कम्प्याक्ट फारम कारकहरू र उच्च विश्वसनीयताको माग गर्दछ। मुख्य आवेदन क्षेत्रहरू समावेश छन्:

- औद्योगिक HMI र PLC को लागि कम्प्याक्ट नियन्त्रण प्यानल

- पोर्टेबल मेडिकल डायग्नोस्टिक र परीक्षण उपकरणहरू

- निर्माण स्वचालन र सुरक्षा निगरानी प्रदर्शन मोड्युलहरू

- लघु स्मार्ट नियन्त्रण उपकरणहरू र ह्यान्डहेल्ड औद्योगिक टर्मिनलहरू

मुख्य रूपमा साना-स्तरीय उपकरणहरूको लागि डिजाइन गरिएको, यसले उत्तम HDMI-to-TTL प्रदर्शन समाधानको रूपमा कार्य गर्दछ।

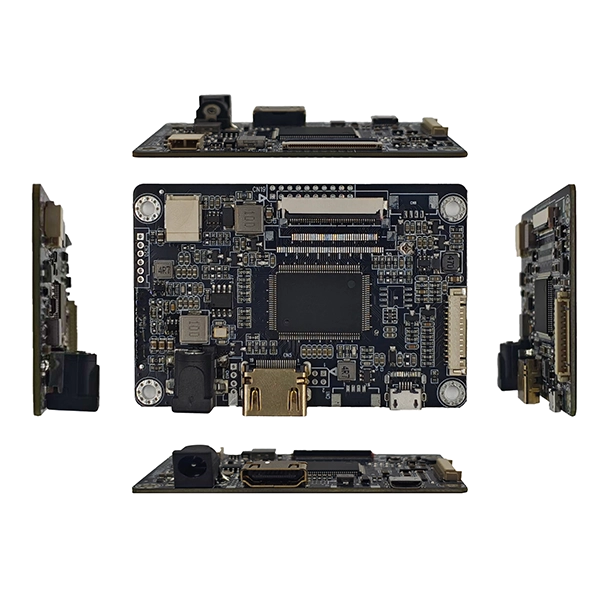

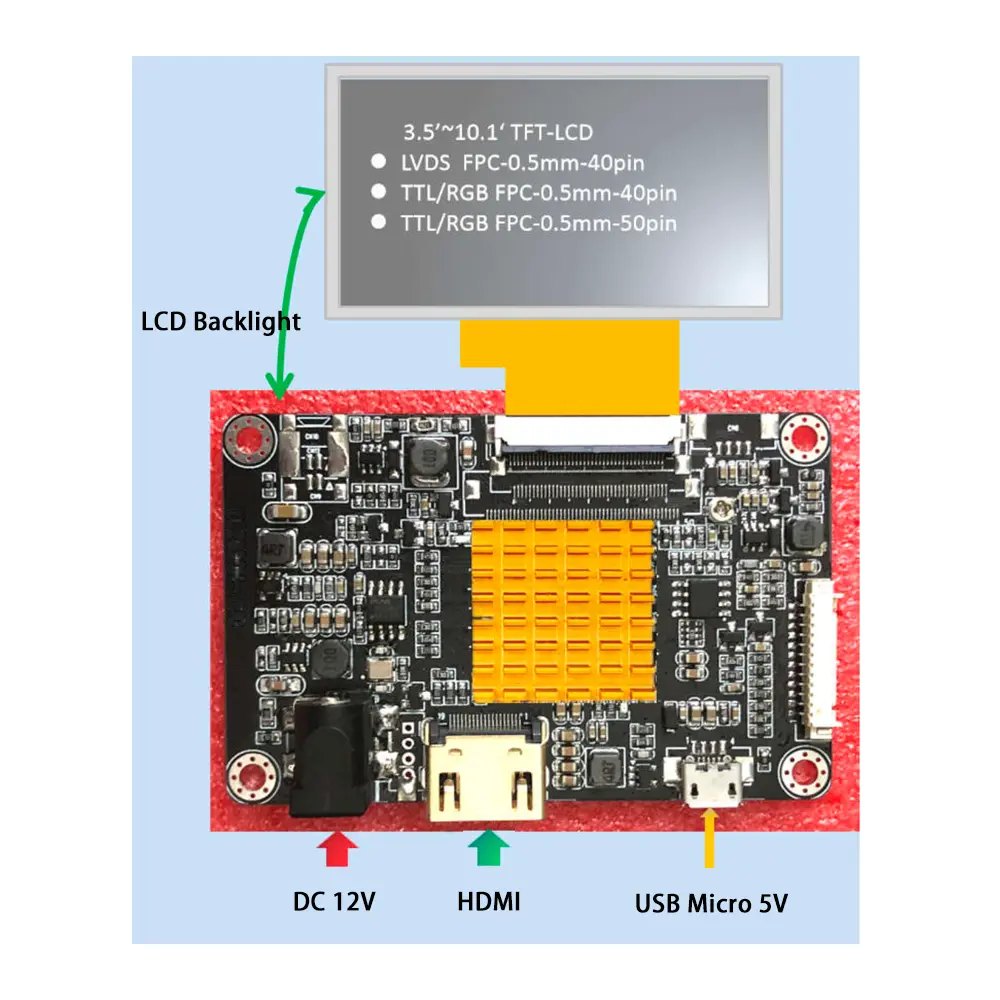

HDMI to TTL Interface AD Board product view

प्रमुख प्राविधिक विशेषताहरू

सुविधा	निर्दिष्टीकरण
भिडियो इनपुट	HDMI
एलसीडी आउटपुट	TTL/RGB/LVDS
प्यानल भोल्टेज	३.३/५V
ब्याकलाइट नियन्त्रण	एकीकृत एलईडी चालक
विद्युत आपूर्ति	चौडा DC इनपुट 8～18V
ओएसडी	बाह्य कीप्याड समर्थित
फर्मवेयर	अनुकूलन योग्य
सञ्चालन तापमान	-20°C देखि 80°C

आयामहरू

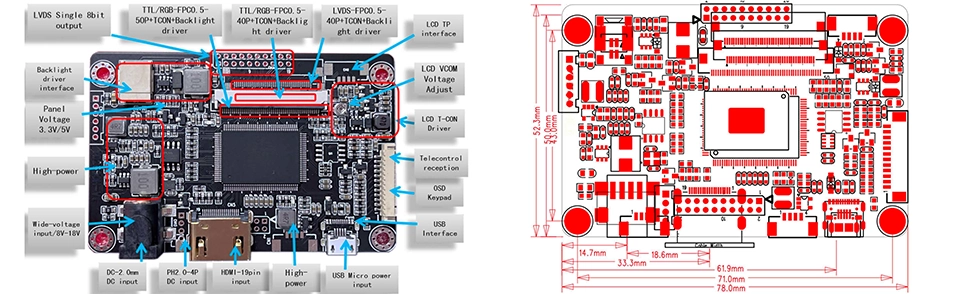

HDMI to TTL Interface AD Board dimensions and mechanical drawing

FFC-0.5mm-40pin LVDS इन्टरफेस

पिन	संकेत	पिन	संकेत
1	VCOM	2	DVCC
3	DVCC	4	NC
5	रिसेट गर्नुहोस्	6	स्ट्यान्डबाइ
7	GND	8	R0-
9	R0+	10	GND
11	R1-	12	R1+
13	GND	14	R2-
15	R2+	16	GND
17	CLK-	18	CLK+
19	GND	20	R3-
21	R3+	22	GND
23	NC	24	NC
25	GND	26	NC
27	DIMO	28	DITHER
29	AVDD	30	GND
31	एलईडी-	32	एलईडी-
33	LR	34	UD
35	VGL	36	CABC1
37	CANC0	38	VGH
39	LED+	40	LED+

FFC-0.5mm-50pin RGB इन्टरफेस

पिन	संकेत	पिन	संकेत
1	LED+	2	LED+
3	एलईडी-	4	एलईडी-
5	GND	6	VCOM
7	DVDD	8	मोड
9	DE	10	VS
11	एच.एस	12	B7
13	B6	14	B5
15	B4	16	B3
17	B2	18	B1
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	GND
37	DCLK	38	GND
39	L/R	40	U/D
41	VGH	42	VGL
43	AVDD	44	रिसेट गर्नुहोस्
45	NC	46	VCOM
47	DITHB	48	GND
49	NC	50	NC

FFC-0.5mm-40pin RGB इन्टरफेस

पिन	संकेत	पिन	संकेत
1	VLED-	2	VLED+
3	GND	4	VDD
5	R0	6	R1
7	R2	8	R3
9	R4	10	R5
11	R6	12	R7
13	G0	14	G1
15	G2	16	G3
17	G4	18	G5
19	G6	20	G7
21	B0	22	B1
23	B2	24	B3
25	B4	26	B5
27	B6	28	B7
29	GND	30	DCLK
31	DISP	32	एच.एस
33	VS	34	DE
35	NC	36	GND
37	X_R	38	Y_B
39	X_L	40	Y_T

JST 2x10 पिन LVDS इनपुट इन्टरफेस

पिन	संकेत	पिन	संकेत
1	VCC(3.3/5/12V)	2	VCC(3.3/5/12V)
3	VCC(3.3/5/12V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	NC	20	NC

PH2.0mm-6PIN ब्याकलाइट इन्टरफेस

पिन	संकेत
1	GND
2	GND
3	PWM/Vadj
4	ON/OFF
5	+12V/5V
6	+12V/5V

व्यावसायिक OEM / ODM अनुकूलन सेवाहरू

हामी हार्डवेयरबाट सफ्टवेयरमा पूर्ण-प्रक्रिया अनुकूलनलाई समर्थन गर्दै व्यक्तिगत प्रदर्शन एकीकरण चुनौतीहरू समाधान गर्न औद्योगिक उपकरण निर्माताहरूलाई लक्षित इन्जिनियरिङ अनुकूलन प्रदान गर्दछौं:

- प्रदर्शन प्यारामिटर अनुकूलन:अनुकूलन एलसीडी समय प्यारामिटरहरू, रिजोलुसन अनुकूलन, र प्रदर्शन फ्रेम दर अनुकूलन।

- निजीकृत UI इन्टरफेस:विशेष बुट लोगोहरू, स्टार्टअप एनिमेसनहरू, र OSD (अन-स्क्रिन डिस्प्ले) मेनु परिमार्जनहरू।

- पावर र ब्याकलाइट अनुकूलन:ब्याकलाइट ब्राइटनेस कर्भ ट्युनिङ र पावर अन अनुक्रम अप्टिमाइजेसन।

- इन्टरफेस र केबल मिलान:TTL/RGB सिग्नल केबलहरू र FPC कनेक्टरहरूको लागि अनुकूलन मिल्दो।

- विशेष ब्रान्डिङ र सफ्टवेयर:PCB रेशम-स्क्रिन लोगो मुद्रण, निजी लेबल प्याकेजिङ्ग, र विशेष फर्मवेयर विकास।

- मेकानिकल संरचना अनुकूलन:मेकानिकल संरचना अनुकूलन र अनुकूलन माउन्ट प्वाल स्थिति।

FAQ

Q1: कुन LCD प्यानलहरू यस HDMI देखि TTL इन्टरफेस एडी बोर्डसँग उपयुक्त छन्?

A: बोर्डले TTL/RGB TFT LCD प्यानलहरूको विस्तृत दायरालाई समर्थन गर्दछ। हाम्रो ईन्जिनियरिङ् टोलीले तपाईंको विशिष्ट LCD मोडेलको आधारमा फर्मवेयर कन्फिगर गर्न सक्छ।

Q2: के तपाइँ हाम्रो प्रदर्शनको लागि फर्मवेयर अनुकूलन गर्न सक्नुहुन्छ?

A: हो। हामी अनुकूलित फर्मवेयर सेवाहरू प्रदान गर्छौं, समय प्यारामिटरहरू, रिजोल्युसन, बुट लोगोहरू, प्रदर्शन अभिमुखीकरण, र OSD (अन-स्क्रिन डिस्प्ले) सेटिङहरू कभर गर्दै।

Q3: के यो नियन्त्रक बोर्डमा निर्मित ब्याकलाइट ड्राइभर छ?

A: हो। यसले एक एकीकृत एलईडी ब्याकलाइट ड्राइभरको सुविधा दिन्छ, जसले महत्त्वपूर्ण रूपमा प्रणाली एकीकरणलाई सरल बनाउँछ।

Q4: के यो HDMI देखि TTL इन्टरफेस एडी बोर्ड औद्योगिक वातावरणको लागि उपयुक्त छ?

A: बिल्कुल। यो विशेष गरी दीर्घकालीन औद्योगिक सञ्चालनको लागि डिजाइन गरिएको हो, स्थिर शक्ति व्यवस्थापन र भरपर्दो संकेत प्रसारणको विशेषता।

Q5: के बोर्डले अनुकूलन आकारको LCDs मा अनुकूलन गर्न सक्छ?

A: हो। हामी विभिन्न आकार र रिजोल्युसनको TFT LCDs को लागि फर्मवेयर अनुकूलन समर्थन गर्दछौं।

Q6: के तपाइँ मिल्दो LCD केबल/रिबन प्रदान गर्न सक्नुहुन्छ?

A: हो। हामी ग्राहकहरूलाई HDMI केबलहरू, LVDS केबलहरू, FPC रिबनहरू, र अनुकूलन तारहरू हार्नेसहरू आपूर्ति गर्न सक्छौं।

Q7: के तपाइँ OEM ब्रान्डिङ सेवाहरू समर्थन गर्नुहुन्छ?

A: हो। हामी निजी लेबलिङ, कस्टम PCB सिल्क-स्क्रिन मार्किङ, अनुकूलित प्याकेजिङ्ग, र विशेष फर्मवेयर सेवाहरू प्रस्ताव गर्दछौं।

Q8: कुन उद्योगहरूमा यो नियन्त्रक बोर्ड सामान्यतया प्रयोग गरिन्छ?

A: यो व्यापक रूपमा औद्योगिक स्वचालन, चिकित्सा उपकरण, प्रयोगशाला उपकरण, यातायात, एम्बेडेड प्रणाली, किओस्क, र स्मार्ट नियन्त्रण उपकरणहरूमा प्रयोग गरिन्छ।

हामीलाई सम्पर्क गर्नुहोस्

कारखाना ठेगाना:नम्बर ३९, ताङकेङ दोस्रो सडक, ताङकेङ समुदाय, बिलिंग उप-जिल्ला, पिङशान जिल्ला, शेन्जेन

स्थापना वर्ष: 2009

कारखाना स्केल:3,000+ वर्ग मीटर / 50+ कर्मचारीहरूको क्षेत्र

प्रमुख प्रमाणपत्रहरू:ISO9001, ISO13485, IATF16949
