2-HDMI लाई LVDS TTL इन्टरफेस AD बोर्ड

SKY-TDM को 2-HDMI देखि LVDS TTL इन्टरफेस AD बोर्ड औद्योगिक TFT LCD एकीकरणको लागि डिजाइन गरिएको छ, LVDS र TTL डिस्प्ले आउटपुटहरूसँग दोहोरो HDMI इनपुटहरूलाई समर्थन गर्दछ। यसले स्थिर छवि प्रशोधन, फराकिलो अनुकूलता, र औद्योगिक स्वचालन, चिकित्सा उपकरणहरू, स्व-सेवा किओस्कहरू, यातायात प्रणालीहरू, र इम्बेडेड प्रदर्शन समाधानहरूको लागि दीर्घकालीन विश्वसनीयता प्रदान गर्दछ। हाम्रो टच स्क्रिन निर्माण कारखानाबाट मूल्य-वर्धित समाधानको रूपमा, यो नियन्त्रक बोर्डले विकास समय र परियोजना लागतहरू घटाउँदै LCD एकीकरणलाई सरल बनाउँछ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

आधुनिक औद्योगिक उपकरणहरू लचिलो प्रदर्शन इन्टरफेस, उत्कृष्ट छवि गुणस्तर, र लामो उत्पादन जीवन चक्र आवश्यक छ। हाम्रो2-HDMI लाई LVDS TTL इन्टरफेस AD बोर्डविशेष गरी OEM उपकरण निर्माताहरूको लागि विकसित गरिएको छ जसले औद्योगिक TFT LCD प्यानलहरूमा HDMI संकेत स्रोतहरू जडान गर्न आवश्यक छ।

समर्थन गर्दैदोहोरो HDMI भिडियो इनपुटहरू, कन्ट्रोलर बोर्डले डिजिटल सिग्नलहरूलाई LVDS वा TTL इन्टरफेसमा रूपान्तरण गर्छ, यसले बहुविध निर्माताहरूबाट LCD प्यानलहरूको विस्तृत दायराको लागि उपयुक्त बनाउँछ। चाहे तपाइँ अवस्थित डिस्प्ले अपग्रेड गर्दै हुनुहुन्छ वा नयाँ इम्बेडेड प्रणाली विकास गर्दै हुनुहुन्छ, यो नियन्त्रक बोर्डले भरपर्दो र लागत-प्रभावी समाधान प्रदान गर्दछ।

उपभोक्ता डिस्प्ले बोर्डहरूको विपरीत, यो स्थिर प्रदर्शन, उत्कृष्ट EMC विशेषताहरू, र दीर्घकालीन घटक उपलब्धताको साथ निरन्तर औद्योगिक सञ्चालनको लागि अनुकूलित छ।

मुख्य विशेषताहरु

दोहोरो HDMI इनपुट:दुई HDMI सिग्नल स्रोतहरू बीच स्विच गर्न समर्थन गर्दछ, महत्त्वपूर्ण रूपमा प्रणाली लचिलोपन बढाउँदै।

दोहोरो LVDS र TTL आउटपुट:दुबै LVDS र RGB TTL (Parallel RGB) LCD प्यानलहरूलाई समर्थन गर्दछ, प्रभावकारी रूपमा हार्डवेयर पुन: डिजाइन लागतहरू घटाउँदै।

विस्तृत एलसीडी अनुकूलता:7 देखि 32 इन्च सम्मको औद्योगिक TFT LCD प्यानलहरूसँग मिल्दो (विशेष प्यानल विशिष्टताहरूमा आधारित अनुकूलन योग्य)।

उत्कृष्ट छवि गुणस्तर:HD छवि प्रशोधन, कम संकेत हस्तक्षेप, स्थिर रंग प्रदर्शन, र छिटो प्रतिक्रिया समय सुविधाहरू।

औद्योगिक-ग्रेड डिजाइन:कठोर औद्योगिक वातावरण र निरन्तर, दीर्घकालीन सञ्चालनको लागि ईन्जिनियर गरिएको।

लचिलो फर्मवेयर कन्फिगरेसन:LCD रिजोलुसन, समय प्यारामिटरहरू, इन्टरफेस परिभाषाहरू, र विशिष्ट ग्राहक आवश्यकताहरूमा आधारित अनुकूलित फर्मवेयर विकासलाई समर्थन गर्दछ।

सामान्य अनुप्रयोगहरू

औद्योगिक स्वचालन, चिकित्सा उपकरणहरू, सेल्फ-सर्भिस किओस्कहरू, डिजिटल साइनेज, र इम्बेडेड डिस्प्लेहरूको लागि आदर्श, यो बोर्डले निर्दोष रूपमा यी उद्योगहरूको माग गरिएको मापदण्डहरू पूरा गर्दछ।

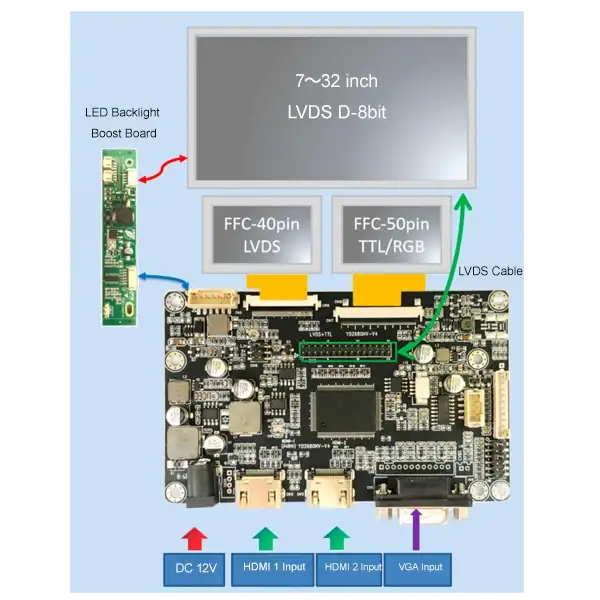

2-HDMI to LVDS TTL Interface AD Board product view

माग गर्ने औद्योगिक वातावरणको सामना गर्न निर्मित, यो बोर्डले उन्नत संकेत र भोल्टेज सुरक्षा सुविधा दिन्छ। यसले प्रभावकारी रूपमा संकेत हस्तक्षेप र प्रदर्शन अस्थिरता हटाउँछ, सबैभन्दा जटिल परिस्थितिहरूमा पनि निर्दोष प्रदर्शन सुनिश्चित गर्दछ।

किन हामीलाई प्रदर्शन समाधान छनौट गर्नुहोस्?

केवल इलेक्ट्रोनिक कम्पोनेन्टहरू प्रदान गर्ने कन्ट्रोलर बोर्ड आपूर्तिकर्ताहरूको विपरीत, हामी पूर्ण प्रदर्शन एकीकरण सेवाहरू प्रदान गर्न समर्पित पेशेवर टच स्क्रिन निर्माता हौं। हाम्रो मुख्य क्षमताहरू समावेश छन्:

एक-स्टप प्रदर्शन समाधान

हामी आदर्श औद्योगिक-ग्रेड LCD चयन गर्न, क्यापेसिटिव वा प्रतिरोधी टच स्क्रिनहरू अनुकूलित गर्न, LCD नियन्त्रक बोर्डहरू कन्फिगर गर्न, LCD मोड्युलहरूको लागि अप्टिकल बन्डिङ प्रदान गर्न, कभर ग्लास अनुकूलित गर्न, र मिल्दो LCD इन्टरफेस केबल एसेम्बलीहरू आपूर्ति गर्न मद्दत गर्छौं। यसले महत्त्वपूर्ण रूपमा तपाईंको सोर्सिङ जटिलता कम गर्छ र प्रभावकारी रूपमा तपाईंको उत्पादन विकास चक्र छोटो बनाउँछ।

कस्टम ईन्जिनियरिङ् समर्थन

हामी LCD रिजोल्युसन कन्फिगरेसन, LVDS पिन म्यापिङ, TTL समय समायोजन, फर्मवेयर अप्टिमाइजेसन, ब्याकलाइट र ब्राइटनेस कन्ट्रोल, OSD मेनु भाषाहरू, स्टार्टअप लोगो अनुकूलन, केबल पिन परिभाषाहरू, कनेक्टर प्रकार अनुकूलन, र मेकानिकल माउन्टिंग संरचना आवश्यकताहरू सहित व्यापक अनुकूलन विकल्पहरू प्रस्ताव गर्दछौं। हामी OEM र ODM परियोजनाहरु मा ग्राहकहरु संग सहयोग मा अत्यधिक रुचि छ।

गुणस्तर तपाईं विश्वास गर्न सक्नुहुन्छ

एक पेशेवर टच स्क्रिन कारखाना को रूप मा, हामी हाम्रो उत्पादन प्रक्रिया को प्रत्येक चरण मा सख्त गुणवत्ता व्यवस्थापन एकीकृत। हाम्रो उत्पादन प्रणाली प्रमाणपत्रहरू समावेश छन्ISO 9001गुणस्तर व्यवस्थापन प्रणाली,ISO 13485मेडिकल उपकरण गुणस्तर व्यवस्थापन प्रणाली, रIATF 16949मोटर वाहन गुणस्तर व्यवस्थापन प्रणाली। प्रत्येक नियन्त्रक बोर्डले ढुवानी अघि कठोर कार्यात्मक परीक्षणबाट गुज्र्छ स्थिर सञ्चालन र हाम्रा ग्राहकहरूको प्रदर्शन प्यानलहरूसँग उत्तम अनुकूलता सुनिश्चित गर्न।

प्राविधिक फाइदाहरू

सुविधा	लाभ
दोहोरो HDMI इनपुटहरू	लचिलो भिडियो स्रोत चयन
LVDS र TTL आउटपुटहरू	धेरै LCD इन्टरफेस प्रकार समर्थन गर्दछ
औद्योगिक अवयवहरू	लामो सेवा जीवन
स्थिर सिग्नल प्रशोधन	न्यूनतम हस्तक्षेपको साथ छवि खाली गर्नुहोस्
फर्मवेयर अनुकूलन	विभिन्न LCD प्यानलहरू मिल्छ
कम्प्याक्ट पीसीबी डिजाइन	एम्बेडेड उपकरणमा सजिलो एकीकरण
दीर्घकालीन आपूर्ति	औद्योगिक जीवनचक्र व्यवस्थापनको लागि आदर्श

उत्पादन आयामहरू

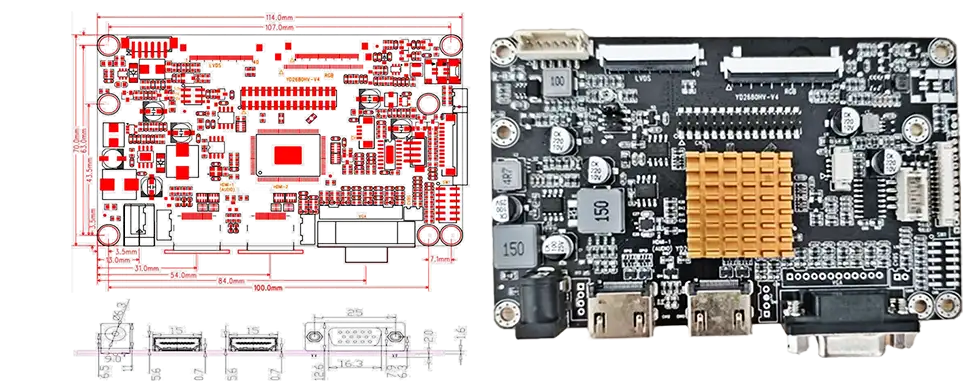

2-HDMI to LVDS TTL Interface AD Board dimensions and mechanical drawing

JST 2x15 पिन LVDS इनपुट इन्टरफेस

पिन	संकेत	पिन	संकेत
1	VCC(3.3/5V)	2	VCC(3.3/5V)
3	VCC(3.3/5V)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TXOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

LVDS FFC 40 PIN 0.5mm इन्टरफेस

पिन	संकेत	पिन	संकेत
1	VCOM	2	DVCC
3	DVCC	4	NC
5	रिसेट गर्नुहोस्	6	स्ट्यान्डबाइ
7	GND	8	R0-
9	R0+	10	GND
11	R1-	12	R1+
13	GND	14	R2-
15	R2+	16	GND
17	CLK-	18	CLK+
19	GND	20	R3-
21	R3+	22	GND
23	NC	24	NC
25	GND	26	NC
27	DIMO	28	DITHER
29	AVDD	30	GND
31	एलईडी-	32	एलईडी-
33	LR	34	UD
35	VGL	36	CABC1
37	CANC0	38	VGH
39	LED+	40	LED+

TTL FFC 50 PIN T-CON इन्टरफेस

पिन	संकेत	पिन	संकेत
1	LED+	2	LED+
3	एलईडी-	4	एलईडी-
5	GND	6	Vcom
7	DVDD(3.3/5V)	8	मोड
9	DE	10	VS
11	एच.एस	12	B7
13	B6	14	B5
15	B4	16	B3
17	B2	18	B1
19	B0	20	G7
21	G6	22	G5
23	G4	24	G3
25	G2	26	G1
27	G0	28	R7
29	R6	30	R5
31	R4	32	R3
33	R2	34	R1
35	R0	36	GND
37	DCLK	38	GND
39	L/R	40	U/D
41	VGH	42	VGL
43	AVDD	44	रिसेट गर्नुहोस्
45	POL	46	Vcom
47	NC	48	NC
49	NC	50	NC

PH2.0mm-6PIN ब्याकलाइट इन्टरफेस

पिन	संकेत
1	GND
2	GND
3	भाज
4	ON/OFF
5	5V/12V(प्रकार)
6	5V/12V(प्रकार)

किन OEM ग्राहकहरूले यो 2-HDMI लाई LVDS TTL इन्टरफेस AD बोर्ड रोज्छन्

धेरै औद्योगिक परियोजनाहरू LCD प्यानल, टच स्क्रिन, केबलहरू, फर्मवेयर, र नियन्त्रक बोर्ड बीच अनुकूलता समस्याहरूको कारण असफल हुन्छन्। हामी निम्न सेवाहरू प्रदान गरेर यी जोखिमहरू हटाउन मद्दत गर्छौं:

- पूरा प्रदर्शन मिलान समाधान

- एलसीडी समय कन्फिगरेसन

- इन्टरफेस प्रमाणिकरण

- टच अनुकूलता परीक्षण

- दीर्घकालीन उत्पादन उपलब्धता

- तपाईंको परियोजना जीवनचक्र भर ईन्जिनियरिङ् समर्थन

यी व्यापक सेवाहरू तपाईंको उत्पादन आवश्यकताहरू पूर्ण रूपमा पूरा गर्न डिजाइन गरिएको हो। व्यक्तिगत रूपमा कम्पोनेन्टहरू सोर्स गर्नुको सट्टा, ग्राहकहरूले पूर्ण रूपमा प्रमाणित प्रदर्शन समाधान प्राप्त गर्छन्। यसले बहुमूल्य ईन्जिनियरिङ् र आर एन्ड डी समय बचत मात्र गर्दैन तर विकास जोखिमहरू पनि उल्लेखनीय रूपमा कम गर्दछ।

FAQ

Q1: कुन LCD प्यानलहरू यस 2-HDMI लाई LVDS TTL इन्टरफेस AD बोर्ड द्वारा समर्थित छन्?

A: यो 2-HDMI देखि LVDS TTL इन्टरफेस AD बोर्डलाई LVDS वा TTL इन्टरफेसहरूसँग औद्योगिक TFT LCD प्यानलहरूको विस्तृत दायरा समर्थन गर्न कन्फिगर गर्न सकिन्छ। अनुकूलता प्रमाणीकरणको लागि कृपया आफ्नो विशिष्ट LCD मोडेल नम्बर प्रदान गर्नुहोस्।

Q2: फर्मवेयर अनुकूलित गर्न सकिन्छ?

A: हो। हामी तपाइँको LCD रिजोल्युसन, समय मापदण्डहरू, इन्टरफेस परिभाषा, र विशिष्ट अनुप्रयोग आवश्यकताहरूमा आधारित अनुकूलित फर्मवेयर प्रदान गर्दछौं।

Q3: के स्टार्टअप लोगो वा OSD (अन-स्क्रिन डिस्प्ले) मेनुहरू अनुकूलित गर्न सकिन्छ?

A: हो। OEM परियोजनाहरूका लागि, हामी बुट लोगो, बहु-भाषा सेटिङहरू, OSD प्रकार्यहरू, र विभिन्न प्रदर्शन प्यारामिटरहरूको अनुकूलनलाई समर्थन गर्छौं।

Q4: के यो 24/7 औद्योगिक सञ्चालनको लागि उपयुक्त छ?

A: हो। बोर्ड औद्योगिक-ग्रेड कम्पोनेन्टहरूसँग डिजाइन गरिएको छ, विशेष गरी दीर्घकालीन, मांग वातावरणमा निरन्तर सञ्चालनको लागि निर्मित।

Q5: तपाईं एक पूर्ण प्रदर्शन विधानसभा आपूर्ति गर्न सक्नुहुन्छ?

A: बिल्कुल। हामी एक-स्टप पूर्ण समाधान प्रदान गर्न सक्छौं जसमा LCD प्यानल, टच स्क्रिन, नियन्त्रक बोर्ड, केबलहरू, अप्टिकल बन्धन, र मेकानिकल एकीकरण समावेश छ।

Q6: के तपाइँ प्राविधिक समर्थन प्रदान गर्नुहुन्छ?

A: हो। हाम्रो इन्जिनियरिङ टोलीले LCD मिलान, फर्मवेयर विकास, इन्टरफेस कन्फिगरेसन, र परियोजना एकीकरणमा सहयोग गर्छ।

अनुकूलन प्रदर्शन समाधान प्राप्त गर्नुहोस्

तपाईको अर्को प्रोजेक्टको लागि LVDS/TTL LCD कन्ट्रोलर बोर्डमा भरपर्दो HDMI खोज्दै हुनुहुन्छ?

हाम्रो ईन्जिनियरिङ् टोलीले तपाईंलाई द्रुत रूपमा सबैभन्दा उपयुक्त नियन्त्रक बोर्डसँग मिलाउन र फर्मवेयर कन्फिगर गर्न मद्दत गर्नेछ, विशेष रूपमा तपाईंको अनुप्रयोग अनुरूप पूर्ण प्रदर्शन समाधान प्रदान गर्दै। औद्योगिक-ग्रेड LCD प्यानलहरू, टच स्क्रिनहरू, नियन्त्रक बोर्डहरू, अप्टिकल बन्धन, र OEM इन्जिनियरिङ समर्थनलाई एकल आपूर्ति श्रृंखलामा एकीकृत गरेर, हामी ग्राहकहरूलाई विकास चक्र छोटो बनाउन, एकीकरण जोखिमहरू कम गर्न, र बजारमा समय बढाउन मद्दत गर्न समर्पित छौं।
