औद्योगिक HMI परियोजनाको लागि उत्तम विकल्प के हो?

आज औद्योगिक उपकरणहरूको लागि क्यापेसिटिव टच प्यानलहरू छनौट गर्दा, मुख्य फोकस सामान्यतया स्क्रिन साइज, टच पोइन्टहरू, कभर ग्लास, र अप्टिकल ल्यामिनेशनमा हुन्छ। यद्यपि, एउटा प्रमुख प्राविधिक विशिष्टतालाई बेवास्ता गरिनु हुँदैन: टच सिग्नल इन्टरफेस।

औद्योगिक क्यापेसिटिव टच प्यानलहरूको लागि USB र I²C बीचको वास्तविक भिन्नता के हो? र अझ महत्त्वपूर्ण कुरा, तपाईंले आफ्नो परियोजनाको लागि सही इन्टरफेस कसरी छनौट गर्नुपर्छ?

OEM र ODM ग्राहकहरूको लागि, छनौट धेरै हदसम्म होस्ट प्रणाली, नियन्त्रक वास्तुकला, सफ्टवेयर वातावरण, र मेकानिकल डिजाइनमा निर्भर गर्दछ।

SKY-TDM ले USB, I²C, र अन्य इन्टरफेस विकल्पहरूको लागि समर्थन सहित औद्योगिक HMIs, चिकित्सा उपकरणहरू, इम्बेडेड प्रणालीहरू, स्मार्ट टर्मिनलहरू, र स्वचालन अनुप्रयोगहरूको लागि अनुकूलित क्यापेसिटिव टच प्यानलहरू प्रदान गर्दछ।

USB टच प्यानल के हो?

यसले USB संचार प्रोटोकल प्रयोग गरेर होस्ट प्रणालीमा टच डाटा प्रसारण गर्दछ। USB सबैभन्दा सामान्य परिधीय इन्टरफेसहरू मध्ये एक भएकोले, यो औद्योगिक पीसीहरू, Windows/Linux/Android प्लेटफर्महरू, स्व-सेवा किओस्कहरू, व्यावसायिक प्रदर्शनहरू, र इम्बेडेड कम्प्युटरहरूमा जडान गर्नको लागि एक आदर्श विकल्प हो।

USB को सबैभन्दा ठूलो फाइदा यसको सुविधा हो। विकास टोलीहरूले मुख्य PCB मा समर्पित संचार सर्किटहरू डिजाइन नगरी होस्ट प्रणालीमा टच प्यानल सजिलैसँग जडान गर्न सक्छन्, जसले उत्पादन विकास समयलाई धेरै कम गर्छ।

I²C टच प्यानल के हो?

I²C एम्बेडेड प्रणालीहरूमा एक साझा सीरियल संचार इन्टरफेस हो।

I²C टच प्यानलहरूले I²C बस मार्फत माइक्रोकन्ट्रोलर वा प्रोसेसरहरूसँग सीधै सञ्चार गर्दछ, तिनीहरूलाई अनुकूलन हार्डवेयर डिजाइनहरूको लागि आदर्श बनाउँछ।

उदाहरणका लागि, यदि कुनै औद्योगिक परियोजनामा ​​पहिले नै मुख्य नियन्त्रण बोर्ड छ भने, सामान्यतया टच कन्ट्रोलरलाई I²C मार्फत प्रोसेसरमा जडान गर्न रुचाइन्छ। यस अवस्थामा, I²C ले हार्डवेयर वास्तुकलाको अविभाज्य भागको रूपमा कार्य गर्दछ, बाह्य परिधीय मात्र होइन।

USB बनाम I²C: मुख्य भिन्नता के हो?

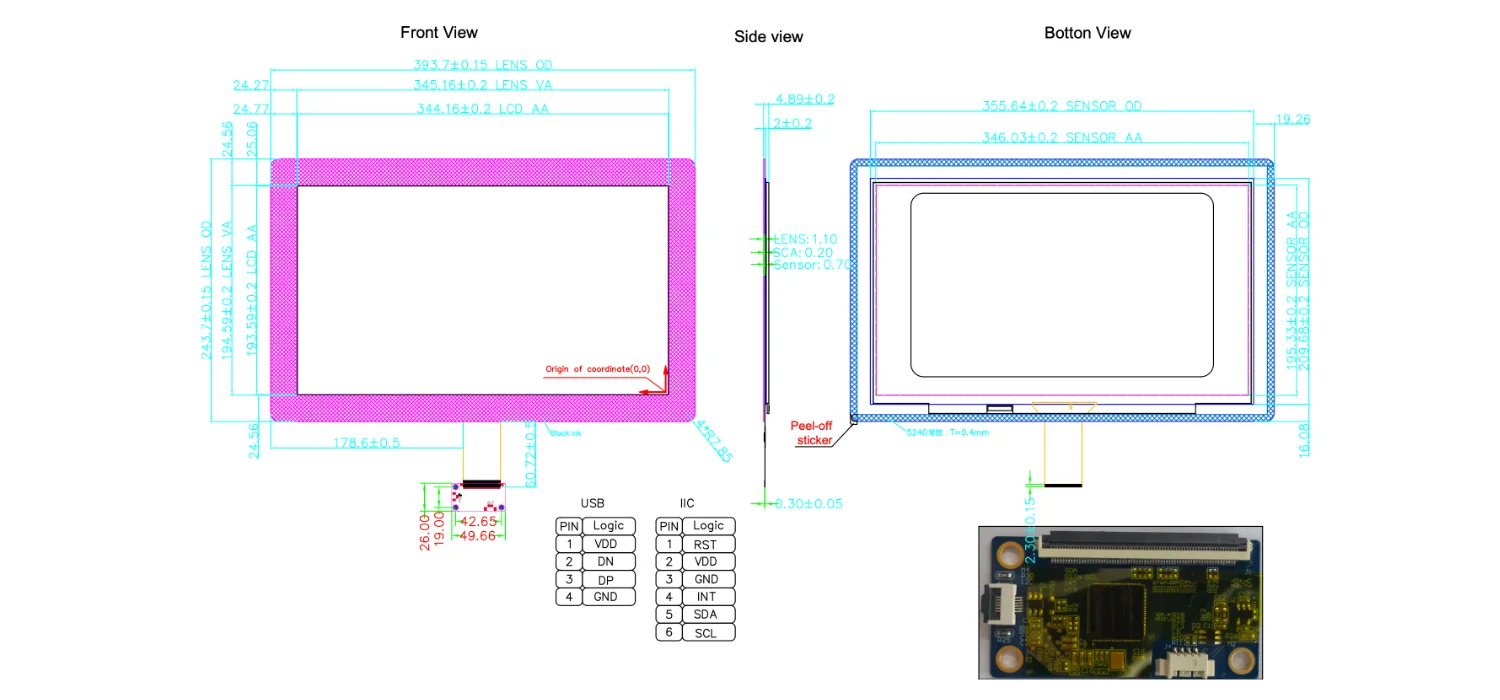

यही कारणले गर्दा एउटै टच प्यानल आकार दुवै USB र IIC संस्करणहरूमा उपलब्ध हुन सक्छ।

टच टेक्नोलोजी समान हुन सक्छ, तर प्रणाली एकीकरण विधि फरक छ।

USB टच प्यानलका फाइदाहरू

● सजिलो एकीकरण: औद्योगिक HMI प्रणालीहरूको लागि, होस्ट प्लेटफर्मले पहिले नै USB समर्थन गरेको हुनाले USB टच प्यानलहरू एकीकृत गर्न सजिलो हुन्छ।

● उत्कृष्ट प्लेटफर्म कम्प्याटिबिलिटी: बजारमा रहेको मेनस्ट्रीम अपरेटिङ सिस्टमहरूले नेटिभ रूपमा USB समर्थन गर्दछ, यसलाई Windows, Android र Linux को लागि मानक इन्टरफेस बनाउँछ।

● स्ट्यान्डअलोन HMI प्रणालीहरूको लागि आदर्श: स्ट्यान्डअलोन कम्प्युटरहरू वा इम्बेडेड पीसीहरू प्रयोग गर्दा, USB ले एक सुविधाजनक सञ्चार जडान प्रदान गर्दछ।

●त्वरित विकास: परियोजनाको प्रारम्भिक चरणहरूमा, USB ले समर्पित संचार इन्टरफेसहरू पूर्व-विकास गर्न आवश्यक बिना टच प्यानलको उपयोगिताको द्रुत मूल्याङ्कन गर्न अनुमति दिन्छ।

I²C टच प्यानलका फाइदाहरू

● इम्बेडेड एकीकरणको लागि डिजाइन गरिएको: जब टच प्यानल प्रत्यक्ष रूपमा एम्बेडेड प्रणालीमा एकीकृत हुन्छ, I²C इन्टरफेस सबैभन्दा उपयुक्त विकल्प हो।

●सिम्पल बस आर्किटेक्चर: I²C ले दुई-तार सञ्चार संरचनाको प्रयोग गर्छ, जुन सीमित इन्टरफेस स्रोतहरू भएका इम्बेडेड PCB हरूका लागि अत्यधिक आकर्षक छ।

● ग्रेटर हार्डवेयर नियन्त्रण: ग्राहकहरू जसले स्वतन्त्र रूपमा आफ्नै नियन्त्रण बोर्डहरू र फर्मवेयरहरू विकास गर्छन्, I²C इन्टरफेसले टच कम्युनिकेशन आर्किटेक्चरमा ठूलो नियन्त्रण प्रदान गर्दछ।

● अनुकूलित यन्त्रहरूका लागि आदर्श: I²C विशेष गरी OEM यन्त्रहरूका लागि उपयोगी छ जहाँ टच प्यानल र मुख्य नियन्त्रण बोर्ड सिंक्रोनस रूपमा डिजाइन गरिएको छ।

कुन टच प्यानल इन्टरफेस औद्योगिक HMIs को लागी राम्रो उपयुक्त छ?

विभिन्न इन्टरफेसहरूले विभिन्न फाइदाहरू प्रदान गर्दछ, र कुनै एकल टच इन्टरफेस सबै औद्योगिक HMI परिदृश्यहरूमा फिट हुँदैन। तपाईं निम्न दिशानिर्देशहरू सन्दर्भ गर्न सक्नुहुन्छ:

●औद्योगिक पीसी + टच प्यानलहरू: USB सामान्यतया अधिक सुविधाजनक विकल्प हो।

●MCUs + इम्बेडेड टच प्यानलहरू: I²C सामान्यतया इष्टतम छनोट हो।

● अनुकूलन नियन्त्रण बोर्डहरू: I²C ले गहिरो हार्डवेयर एकीकरण प्रदान गर्दछ।

● द्रुत प्रोटोटाइपिङ: USB ले प्रारम्भिक परीक्षण र मूल्याङ्कनलाई सरल बनाउन सक्छ।

● सामूहिक उत्पादन: USB र I²C दुवै व्यवहार्य छन्; अन्तिम निर्णय वास्तविक हार्डवेयर र सफ्टवेयर वास्तुकला मा आधारित हुनुपर्छ।

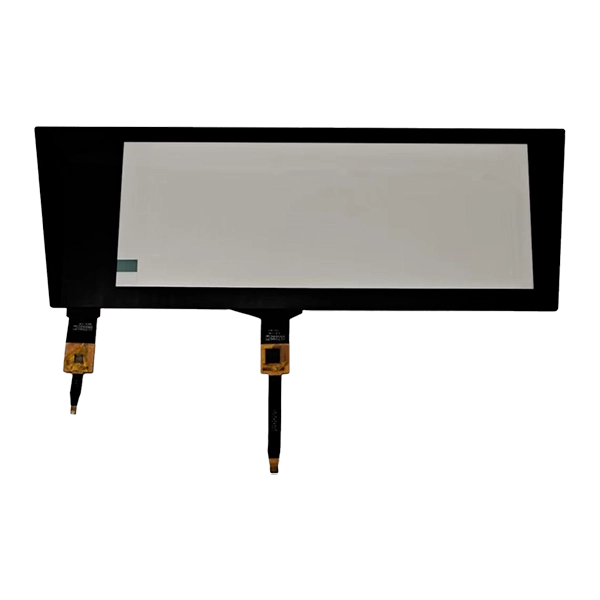

हाम्रा टच प्यानलहरूले हाल औद्योगिक HMI र इम्बेडेड एप्लिकेसनहरूका लागि विभिन्न स्क्रिन साइजहरू कभर गर्दै USB/I²C क्यापेसिटिव टच प्यानल उत्पादनहरूको विविधता प्रदान गर्दछ।

के इन्टरफेसले टच प्यानलको टच प्रदर्शनलाई असर गर्छ?

यो एक धेरै महत्त्वपूर्ण प्रश्न हो।

जबकि संचार इन्टरफेस टच डाटा प्रसारण को लागी जिम्मेवार छ, समग्र स्पर्श अनुभव धेरै कारक को संयोजन द्वारा निर्धारित गरिन्छ। यसमा मुख्य रूपमा समावेश छन्: टच सेन्सर डिजाइन, टच आईसी, फर्मवेयर, सेन्सर राउटिङ, कभर ग्लास मोटाई, ग्लोभ-टच समर्थन, EMI/ESD वातावरण, अप्टिकल ल्यामिनेशन प्रक्रिया, र होस्ट प्रणाली। तसर्थ, USB र I²C बीच छनौट गर्नु औद्योगिक टच प्यानलको विकासको लागि मात्र एक चरण हो र यसले स्पर्श कार्यसम्पादनलाई असर गर्दैन।

दायाँ टच प्यानल इन्टरफेस कसरी छनौट गर्ने?

परियोजना डिजाइनको सुरुमा, तपाइँ निम्न पाँच मुख्य बुँदाहरूमा आधारित उपयुक्त इन्टरफेस निर्धारण गर्न सक्नुहुन्छ:

● होस्ट प्लेटफर्म जाँच गर्नुहोस्: के टच प्यानल औद्योगिक पीसी, एन्ड्रोइड मदरबोर्ड, लिनक्स प्रणाली, वा MCU मा जडान हुनेछ?

● मुख्य नियन्त्रक जाँच गर्नुहोस्: के मदरबोर्डले पहिले नै USB वा I²C इन्टरफेसहरू प्रदान गर्दछ?

● मेकानिकल संरचना जाँच गर्नुहोस्: टच प्यानल नियन्त्रक कहाँ राखिनेछ? FPC वा रिबन केबल कति लामो हुनुपर्छ? कनेक्टर कहाँ स्थापित हुनेछ?

●सफ्टवेयर वातावरण जाँच गर्नुहोस्: के विकास टोलीसँग पहिले नै आवश्यक ड्राइभर वा फर्मवेयर समर्थन छ?

● उत्पादन योजना जाँच गर्नुहोस्: यदि उत्पादन ठूलो उत्पादनमा प्रवेश गर्न लागेको छ भने, इन्टरफेस चयन अन्तिम पीसीबी डिजाइन अघि पुष्टि गरिनु पर्छ।

तपाईंको उत्पादन वरिपरि टच प्यानल निर्माण गर्दै

व्यावसायिक औद्योगिक टच प्यानल मात्र स्क्रिन साइजको आधारमा चयन गरिनु हुँदैन। एक पूर्ण समाधान निम्न तत्वहरूको एक व्यापक विचार आवश्यक छ:

टच टेक्नोलोजी → सेन्सर → कन्ट्रोलर IC → इन्टरफेस → कभर ग्लास → FPC → फर्मवेयर → मेकानिकल एकीकरण → एप्लिकेसन वातावरण

यो समग्र दृष्टिकोण विशेष गरी औद्योगिक उपकरणहरू, चिकित्सा उपकरणहरू, स्वचालन प्रणालीहरू, र दीर्घकालीन सञ्चालनको लागि डिजाइन गरिएका अन्य उत्पादनहरूको लागि महत्त्वपूर्ण छ।

तसर्थ, सही इन्टरफेस उच्चतम विशिष्टता भएको एक मात्र होइन, तर ग्राहकको पूर्ण उत्पादनमा भरपर्दो रूपमा एकीकृत गर्न सकिने एक हो।

USB र I²C टच प्यानलहरू बीच छनौट गर्न मद्दत चाहिन्छ?

यदि तपाईं औद्योगिक HMIs, चिकित्सा उपकरणहरू, स्वचालन प्रणालीहरू, स्व-सेवा किओस्कहरू, वा इम्बेडेड उत्पादनहरू विकास गर्दै हुनुहुन्छ भने, कृपया आफ्नो टच स्क्रिन साइज, होस्ट प्लेटफर्म, अपरेटिङ सिस्टम, मेकानिकल रेखाचित्रहरू, र इन्टरफेस आवश्यकताहरू प्रदान गर्नुहोस्।

SKY-TDMटच प्यानलहरूले तपाईंको परियोजनाको लागि सबैभन्दा उपयुक्त टच प्यानल र इन्टरफेस कन्फिगरेसन सिफारिस गर्न सक्छ।

अनुकूलित USB, I²C, वा संयुक्त USB + I²C capacitive टच स्प्यानल समाधानहरूको लागि आज हामीलाई सम्पर्क गर्नुहोस्।
