जब औद्योगिक उपकरणहरूलाई लचिलो भिडियो इनपुटहरू र भरपर्दो TFT LCD जडान चाहिन्छ,2-HDMI लाई LVDS TTL इन्टरफेस AD बोर्डबाटSKY-TDMएक व्यावहारिक नियन्त्रक समाधान प्रदान गर्दछ। औद्योगिक प्रदर्शन एकीकरणको लागि डिजाइन गरिएको, यसले दोहोरो HDMI इनपुटहरू, LVDS र TTL आउटपुटहरू, कन्फिगर योग्य फर्मवेयर, र LCD प्यानलहरूलाई 7 देखि 32 इन्चसम्म समर्थन गर्दछ, जसले OEM विकासकर्ताहरूलाई हार्डवेयर एकीकरणलाई सरल बनाउन र विकास प्रयासलाई कम गर्न मद्दत गर्दछ।
एक प्रदर्शन नियन्त्रक भिडियो संकेत रूपान्तरण भन्दा बढी गर्नै पर्छ। यो LCD इन्टरफेस मिलाउन, स्थिर छवि प्रसारण कायम राख्न, आवश्यक प्यानल समय समर्थन, र उपकरण जीवनचक्र भर भरपर्दो रहन आवश्यक छ। द2-HDMI लाई LVDS TTL इन्टरफेस AD बोर्डयी व्यावहारिक आवश्यकताहरू वरिपरि डिजाइन गरिएको छ। दुई HDMI भिडियो स्रोतहरू स्वीकार गरेर र LVDS वा RGB TTL आउटपुट इन्टरफेसहरू प्रदान गरेर, यसले औद्योगिक TFT LCD प्यानलहरू चयन गर्दा उपकरण डिजाइनरहरूलाई थप लचिलोपन दिन्छ। यसको कन्फिगर योग्य फर्मवेयर पनि रिजोल्युसन, समय, इन्टरफेस परिभाषाहरू, ब्याकलाइट नियन्त्रण, OSD सेटिङहरू, र अन्य परियोजना आवश्यकताहरूमा अनुकूलित गर्न सकिन्छ। यसले बोर्डलाई औद्योगिक स्वचालन, चिकित्सा उपकरण, स्व-सेवा किओस्क, डिजिटल साइनेज, यातायात उपकरण, र इम्बेडेड डिस्प्ले प्रणालीहरूको लागि उपयुक्त बनाउँछ।
सामग्रीको तालिका
- LVDS TTL इन्टरफेस एडी बोर्डमा 2-HDMI के हो?
- किन दोहोरो HDMI इनपुटहरू औद्योगिक प्रदर्शनहरूमा महत्त्वपूर्ण छन्?
- LVDS र TTL आउटपुटहरूले LCD अनुकूलता कसरी सुधार गर्छ?
- विचार गर्नुपर्ने मुख्य विशेषताहरू के हुन्?
- यो प्रदर्शन नियन्त्रक कहाँ प्रयोग गर्न सकिन्छ?
- यसले OEM प्रदर्शन एकीकरणलाई कसरी सरल बनाउँछ?
- नियन्त्रक बोर्डको प्राविधिक अवलोकन
- बारम्बार सोधिने प्रश्नहरू
- अनुकूलन औद्योगिक प्रदर्शन समाधान प्राप्त गर्नुहोस्

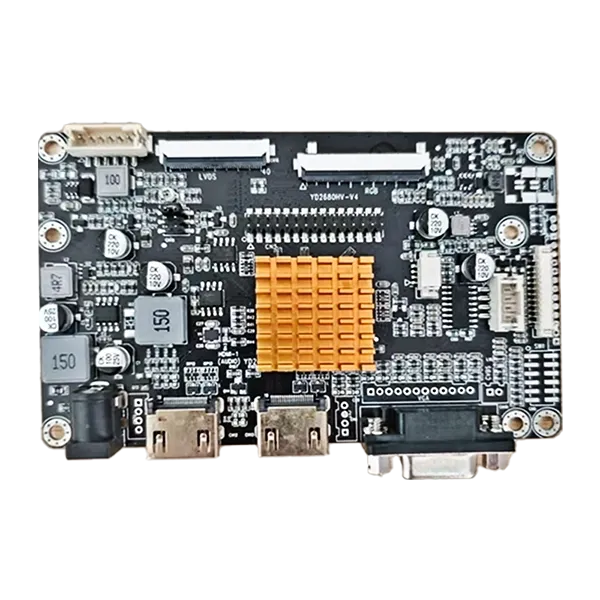

LVDS TTL इन्टरफेस एडी बोर्डमा 2-HDMI के हो?
एक प्रदर्शन AD बोर्ड, सामान्यतया LCD नियन्त्रक बोर्ड भनिन्छ, भिडियो स्रोत र LCD प्यानल बीचको जडान बिन्दुको रूपमा कार्य गर्दछ। औद्योगिक उपकरणहरूमा, भिडियो स्रोतले HDMI सिग्नल प्रदान गर्न सक्छ जबकि चयन गरिएको TFT LCD प्यानललाई LVDS वा TTL इन्टरफेस चाहिन्छ। नियन्त्रकले आगमन भिडियो सिग्नललाई अनुवाद र प्रशोधन गर्दछ ताकि यो उपयुक्त LCD इन्टरफेसमा डेलिभर गर्न सकिन्छ।
द2-HDMI लाई LVDS TTL इन्टरफेस AD बोर्डयस प्रकारको एकीकरणको लागि विशेष रूपमा डिजाइन गरिएको हो। यसले दुई HDMI भिडियो इनपुटहरूलाई समर्थन गर्दछ र उपयुक्त औद्योगिक TFT LCD प्यानलहरूको लागि LVDS वा RGB TTL आउटपुट प्रदान गर्न सक्छ। उत्पादन विशिष्टता अनुसार, यो विशेष प्यानल आवश्यकताहरु मा निर्भर गर्दछ, लगभग 7 देखि 32 इन्च सम्म औद्योगिक TFT प्रदर्शन को लागी कन्फिगर गर्न सकिन्छ।
OEM परियोजनाहरूका लागि, यो दृष्टिकोणले प्यानल मोडेलहरू वा उपकरण कन्फिगरेसनहरू परिवर्तन गर्दा सम्पूर्ण डिस्प्ले इलेक्ट्रोनिक्सलाई पुन: डिजाइन गर्ने आवश्यकतालाई कम गर्न सक्छ। यसको सट्टा, इन्जिनियरहरूले उपयुक्त नियन्त्रक कन्फिगरेसन चयन गर्न र LCD को रिजोल्युसन, समय, इन्टरफेस परिभाषा, र पावर आवश्यकताहरू प्रमाणित गर्न सक्छन्।
किन दोहोरो HDMI इनपुटहरू औद्योगिक प्रदर्शनहरूमा महत्त्वपूर्ण छन्?
औद्योगिक प्रणालीहरू बढ्दो धेरै भिडियो स्रोतहरू प्रयोग गर्छन्। उदाहरणका लागि, औद्योगिक क्यामेरा, निरीक्षण प्रणाली, इम्बेडेड कम्प्युटर, वा माध्यमिक प्रशोधन इकाईबाट सिग्नल प्राप्त गर्दा मेसिनले कम्प्युटरबाट जानकारी प्रदर्शन गर्न आवश्यक पर्दछ।
दुई HDMI इनपुटहरूको साथ एक नियन्त्रकले दुई डिजिटल भिडियो स्रोतहरू जडान गर्न र तिनीहरू बीच स्विच गर्न एक सुविधाजनक तरिका प्रदान गर्दछ। यसले प्रत्येक एप्लिकेसनमा अतिरिक्त बाह्य स्विचिङ यन्त्रको आवश्यकता बिना प्रणाली वास्तुकलालाई थप लचिलो बनाउन सक्छ।
- धेरै भिडियो स्रोतहरू:दुई HDMI इनपुटहरूले अधिक प्रणाली लचिलोपन प्रदान गर्दछ।
- प्रणाली एकीकरण:भिडियो-स्रोत स्विचिङलाई प्रदर्शन वास्तुकलामा समावेश गर्न सकिन्छ।
- उपकरण अपग्रेड:अवस्थित प्रणालीहरू नयाँ HDMI-आधारित भिडियो स्रोतहरूमा अनुकूलित गर्न सकिन्छ।
- डिजाइन लचीलापन:इन्जिनियरहरूले विभिन्न स्रोत कन्फिगरेसनहरू वरिपरि प्रदर्शन प्रणालीहरू निर्माण गर्न सक्छन्।
यो सुविधा विशेष गरी औद्योगिक HMI प्रणालीहरू, नियन्त्रण टर्मिनलहरू, निरीक्षण उपकरणहरू, किओस्कहरू, र अन्य उत्पादनहरूका लागि उपयोगी छ जहाँ प्रदर्शन-स्रोत लचिलोपन महत्त्वपूर्ण छ।
LVDS र TTL आउटपुटहरूले LCD अनुकूलता कसरी सुधार गर्छ?
LCD प्यानलहरू सबै एउटै विद्युतीय इन्टरफेस प्रयोग गर्दैनन्। औद्योगिक TFT अनुप्रयोगहरूमा सामान्यतया सामना गरिएका दुई इन्टरफेसहरू LVDS र TTL/RGB हुन्। गलत कन्ट्रोलर इन्टरफेस चयन गर्नाले असंगतता, अस्थिर छविहरू, वा अतिरिक्त हार्डवेयर पुन: डिजाइन हुन सक्छ।
LVDS र TTL आउटपुट दुवैलाई समर्थन गर्दा उपयुक्त LCD प्यानलहरू चयन गर्दा प्रणाली डिजाइनरहरूलाई थप विकल्पहरू दिन्छ। नियन्त्रकको LVDS जडानहरूमा समर्पित भिन्न संकेत जोडीहरू समावेश छन्, जबकि यसको TTL इन्टरफेसले उपयुक्त प्यानलहरूको लागि RGB डेटा र सिंक्रोनाइजेसन संकेतहरू प्रदान गर्दछ।
| इन्टरफेस | सामान्य प्रकार्य | एकीकरण मूल्य |
|---|---|---|
| LVDS | उच्च गति विभेदक LCD डाटा प्रसारण | धेरै औद्योगिक TFT LCD प्यानलहरूको लागि उपयुक्त |
| TTL / RGB | समानान्तर RGB प्रदर्शन डाटा र समय संकेतहरू | उपयुक्त TTL-इन्टरफेस TFT प्यानलहरूलाई समर्थन गर्दछ |
| HDMI | डिजिटल भिडियो स्रोत इनपुट | आधुनिक भिडियो उपकरणमा सुविधाजनक जडान |
इन्जिनियरहरूले उत्पादन गर्नु अघि सटीक LCD मोडेल, रिजोल्युसन, समय मापदण्डहरू, भोल्टेज आवश्यकताहरू, कनेक्टर कन्फिगरेसन, र पिन म्यापिङ सधैं पुष्टि गर्नुपर्छ। इन्टरफेस अनुकूलता केवल इन्टरफेस नाम को सट्टा पूर्ण प्यानल विशिष्टता मा निर्भर गर्दछ।
विचार गर्नुपर्ने मुख्य विशेषताहरू के हुन्?
एक औद्योगिक LCD नियन्त्रक छनोट गर्न इनपुट र आउटपुट कनेक्टरहरू भौतिक रूपमा मेल खान्छ कि भनेर जाँच गर्नु भन्दा बढी आवश्यक छ। विद्युतीय विनिर्देशहरू, फर्मवेयर कन्फिगरेसन, प्यानल समय, ब्याकलाइट आवश्यकताहरू, र दीर्घकालीन आपूर्ति विचारहरूले परियोजनाको विश्वसनीयतालाई असर गर्न सक्छ।
दोहोरो HDMI भिडियो इनपुटहरू
दुई HDMI इनपुटहरूले उपकरण डिजाइनरहरूलाई धेरै डिजिटल भिडियो स्रोतहरू जडान गर्न र प्रणाली आवश्यकताहरू अनुसार उपयुक्त स्रोत चयन गर्न अनुमति दिन्छ।
LVDS र TTL आउटपुट समर्थन
दुबै आउटपुट प्रकारहरूलाई समर्थन गर्नाले उपयुक्त TFT LCD प्यानलहरूको दायरा विस्तार गर्दछ र जब OEM परियोजनाले फरक प्रदर्शन कन्फिगरेसनहरू प्रयोग गर्दछ भने हार्डवेयर पुन: डिजाइन कम गर्न सक्छ।
लचिलो फर्मवेयर कन्फिगरेसन
फर्मवेयर LCD रिजोल्युसन, समय मापदण्डहरू, इन्टरफेस परिभाषाहरू, OSD आवश्यकताहरू, स्टार्टअप लोगोहरू, र अन्य अनुप्रयोग-विशेष सेटिङहरू अनुसार अनुकूलित गर्न सकिन्छ। यो विशेष गरी OEM र ODM उपकरणहरूको लागि मूल्यवान छ जहाँ मानक नियन्त्रक कन्फिगरेसन पर्याप्त नहुन सक्छ।
औद्योगिक-उन्मुख डिजाइन
बोर्ड स्थिर संकेत प्रशोधन, हस्तक्षेप कमी, कम्पोनेन्ट उपलब्धता, र दीर्घकालीन सञ्चालनमा केन्द्रित डिजाइन विचारहरूको साथ, निरन्तर औद्योगिक अनुप्रयोगहरूको लागि उद्देश्य हो।
कम्प्याक्ट एकीकरण
एक समर्पित नियन्त्रक बोर्डले इम्बेडेड उपकरणको आन्तरिक प्रदर्शन वास्तुकलालाई सरल बनाउन सक्छ, ईन्जिनियरहरूलाई LCD जडानहरू, ब्याकलाइट नियन्त्रण, सिग्नल रूपान्तरण, र परिभाषित हार्डवेयर प्लेटफर्म भित्र सम्बन्धित प्रदर्शन कार्यहरू व्यवस्थापन गर्न मद्दत गर्दछ।
यो प्रदर्शन नियन्त्रक कहाँ प्रयोग गर्न सकिन्छ?
किनभने नियन्त्रकले LVDS र TTL LCD आउटपुट विकल्पहरूसँग HDMI इनपुट लचिलोपनलाई संयोजन गर्दछ, यसले इम्बेडेड र औद्योगिक प्रदर्शन अनुप्रयोगहरूको विस्तृत दायरा सेवा गर्न सक्छ।
| आवेदन | किन नियन्त्रक उपयोगी छ |
|---|---|
| औद्योगिक स्वचालन | औद्योगिक TFT डिस्प्ले प्यानलहरूसँग डिजिटल भिडियो स्रोतहरू जडान गर्दछ |
| चिकित्सा उपकरण | विशेष उपकरणहरूको लागि अनुकूलित प्रदर्शन कन्फिगरेसन समर्थन गर्दछ |
| स्व-सेवा किओस्क | लचिलो भिडियो इनपुट र एम्बेडेड LCD एकीकरण प्रदान गर्दछ |
| डिजिटल साइनेज | मिल्दो LCD प्यानलहरू चलाउन HDMI-आधारित सामग्री स्रोतहरूलाई सक्षम बनाउँछ |
| यातायात उपकरण | इम्बेडेड डिस्प्ले प्रणालीहरूलाई समर्थन गर्दछ जुन स्थिर सञ्चालन आवश्यक छ |
| इम्बेडेड प्रणालीहरू | अनुप्रयोग-विशिष्ट प्रदर्शन डिजाइनहरूको लागि कन्फिगर योग्य इन्टरफेसहरू प्रस्ताव गर्दछ |
उपयुक्त कन्फिगरेसन उपकरणको अपरेटिङ वातावरण, LCD मोडेल, भिडियो स्रोत, रिजोल्युसन, मेकानिकल स्पेस, र पावर आर्किटेक्चरमा निर्भर गर्दछ। यस कारणको लागि, ठूलो उत्पादन अघि इन्जिनियरिङ प्रमाणिकरण पूरा गर्नुपर्छ।
यसले OEM प्रदर्शन एकीकरणलाई कसरी सरल बनाउँछ?
प्रदर्शन एकीकरण जटिल हुन सक्छ जब एक OEM परियोजनालाई LCD प्यानल, टच स्क्रिन, नियन्त्रक, केबलहरू, फर्मवेयर, ब्याकलाइट, र मेकानिकल संरचना सँगै काम गर्न आवश्यक हुन्छ। एक नियन्त्रक बोर्ड जुन लक्ष्य LCD वरिपरि कन्फिगर गर्न सकिन्छ यी एकीकरण चुनौतिहरु मध्ये केहि कम गर्न सक्छ।
SKY-TDM ले LCD चयन, कन्ट्रोलर कन्फिगरेसन, टच स्क्रिन अनुकूलन, अप्टिकल बन्डिङ, कभर ग्लास, इन्टरफेस केबलहरू, र सम्बन्धित डिस्प्ले एकीकरण आवश्यकताहरू समावेश गर्ने डिस्प्ले इन्जिनियरिङ सेवाहरू प्रदान गर्दछ। यसको गुणस्तर व्यवस्थापन प्रणालीहरूले ISO 9001, ISO 13485, र IATF 16949 प्रमाणपत्रहरू समावेश गर्दछ, जबकि नियन्त्रक बोर्डहरूले कम्पनीको उत्पादन जानकारी अनुसार ढुवानी अघि कार्यात्मक परीक्षणबाट गुज्र्छन्।
OEM र ODM ग्राहकहरूको लागि, ईन्जिनियरिङ् समर्थन समावेश हुन सक्छ:
- एलसीडी रिजोलुसन र समय कन्फिगरेसन
- LVDS पिन म्यापिङ र TTL समय समायोजन
- फर्मवेयर अप्टिमाइजेसन
- ब्याकलाइट र चमक नियन्त्रण
- OSD भाषा कन्फिगरेसन
- स्टार्टअप लोगो अनुकूलन
- केबल पिन र कनेक्टर कन्फिगरेसन
- मेकानिकल माउन्ट आवश्यकताहरू
- एलसीडी र टच प्यानल मिलान
यो एकीकृत दृष्टिकोण परियोजनाहरूको लागि विशेष रूपमा मूल्यवान हुन सक्छ जहाँ प्रदर्शन अनुकूलता र दीर्घकालीन घटक उपलब्धता महत्त्वपूर्ण डिजाइन विचारहरू हुन्।
नियन्त्रक बोर्डको प्राविधिक अवलोकन
निम्न तालिकाले यस नियन्त्रक समाधानका महत्त्वपूर्ण विशेषताहरूलाई संक्षेपमा प्रस्तुत गर्दछ र प्रदर्शन-प्रणाली विकासको क्रममा तिनीहरूको व्यावहारिक सान्दर्भिकता बताउँछ।
| विशिष्टता / सुविधा | उपलब्ध कन्फिगरेसन | इन्जिनियरिङ लाभ |
|---|---|---|
| भिडियो इनपुटहरू | २ × HDMI | धेरै डिजिटल भिडियो स्रोतहरू समर्थन गर्दछ |
| एलसीडी आउटपुटहरू | LVDS र TTL / RGB | मिल्दो LCD विकल्पहरू फराकिलो बनाउँछ |
| LCD साइज दायरा | लगभग 7-32 इन्च | विभिन्न औद्योगिक प्रदर्शन ढाँचाहरूको लागि उपयुक्त |
| फर्मवेयर | कन्फिगर योग्य | परियोजना-विशेष प्रदर्शन प्यारामिटरहरू समर्थन गर्दछ |
| LVDS कनेक्टर | JST 2×15 पिन | भिन्न प्रदर्शन संकेत जडानहरू प्रदान गर्दछ |
| LVDS FFC | ४०-पिन, ०.५ मिमी | मिल्दो LCD प्यानल जडानहरू समर्थन गर्दछ |
| TTL T-CON | 50-पिन FFC | RGB र समय संकेत जडानहरू प्रदान गर्दछ |
| ब्याकलाइट इन्टरफेस | PH2.0 6-पिन | मिल्दो ब्याकलाइट शक्ति र नियन्त्रण समर्थन गर्दछ |
वास्तविक पिन परिभाषाहरू र विद्युतीय कन्फिगरेसन सधैं लक्षित LCD डाटाशीट विरुद्ध जाँच गरिनु पर्छ। उदाहरणका लागि, LVDS इन्टरफेसले भिन्न TX सिग्नल जोडीहरू प्रयोग गर्दछ, जबकि TTL इन्टरफेसले RGB डेटा, DE, VS, HS, DCLK, र सम्बन्धित नियन्त्रण संकेतहरू समावेश गर्दछ। सही पिन म्यापिङ सफल एकीकरणको लागि आवश्यक छ।
बारम्बार सोधिने प्रश्नहरू
1. कुन LCD प्यानलहरू यो नियन्त्रकमा जडान गर्न सकिन्छ?
नियन्त्रकलाई उपयुक्त LVDS वा TTL इन्टरफेसहरू प्रयोग गरेर औद्योगिक TFT LCD प्यानलहरूको विस्तृत दायराको लागि कन्फिगर गर्न सकिन्छ। अनुमानित 7-32 इन्च दायरामा प्यानलहरूलाई विशिष्ट मोडेल र विद्युतीय आवश्यकताहरूको आधारमा समर्थन गर्न सकिन्छ। LCD मोडेल नम्बर प्रदान गर्नाले इन्जिनियरिङ टोलीलाई अनुकूलता प्रमाणित गर्न अनुमति दिन्छ।
2. फर्मवेयर एक OEM परियोजना को लागी अनुकूलित गर्न सकिन्छ?
हो। फर्मवेयर अनुकूलनले LCD रिजोल्युसन, समय प्यारामिटरहरू, इन्टरफेस परिभाषाहरू, OSD सेटिङहरू, स्टार्टअप लोगोहरू, र अन्य परियोजना-विशेष आवश्यकताहरू कभर गर्न सक्छ।
3. के बोर्डले LVDS र TTL LCD प्यानलहरूलाई समर्थन गर्दछ?
हो। नियन्त्रक दुबै LVDS र RGB TTL आउटपुट विकल्पहरू प्रदान गर्न डिजाइन गरिएको छ, यसले विभिन्न उपयुक्त औद्योगिक TFT LCD कन्फिगरेसनहरूलाई समर्थन गर्न अनुमति दिन्छ।
4. के दुई HDMI स्रोतहरू एकै समयमा जडान गर्न सकिन्छ?
बोर्डले दुई HDMI इनपुट इन्टरफेसहरू प्रदान गर्दछ, कन्फिगर गरिएको अनुप्रयोग अनुसार स्रोत चयनको साथ प्रदर्शन प्रणालीमा दुई मिल्दो डिजिटल भिडियो स्रोतहरू समावेश गर्न अनुमति दिन्छ।
5. के यो नियन्त्रक निरन्तर औद्योगिक अनुप्रयोगहरूको लागि उपयुक्त छ?
उत्पादन स्थिर संकेत प्रशोधन, हस्तक्षेप नियन्त्रण, औद्योगिक-उन्मुख कम्पोनेन्टहरू, र दीर्घकालीन आपूर्ति विचारहरूमा जोड दिएर औद्योगिक अनुप्रयोगहरू र निरन्तर सञ्चालनको लागि डिजाइन गरिएको हो।
6. के SKY-TDM ले पूर्ण डिस्प्ले एसेम्बली आपूर्ति गर्न सक्छ?
हो। SKY-TDM ले औद्योगिक LCD प्यानल, क्यापेसिटिव वा प्रतिरोधी टच स्क्रिन, कन्ट्रोलर बोर्ड, इन्टरफेस केबल, अप्टिकल बन्डिङ, कभर ग्लास, र सम्बन्धित OEM/ODM इन्जिनियरिङ सेवाहरू सहित फराकिलो डिस्प्ले एकीकरण आवश्यकताहरूलाई समर्थन गर्न सक्छ।
अनुकूलन औद्योगिक प्रदर्शन समाधान प्राप्त गर्नुहोस्
सही LCD नियन्त्रक चयन एक स्थिर औद्योगिक प्रदर्शन प्रणाली निर्माण मा एक महत्वपूर्ण कदम हो। दोहोरो HDMI इनपुटहरू, LVDS र TTL आउटपुट अनुकूलता, कन्फिगर योग्य फर्मवेयर, र LCD मिलान र एकीकरणको लागि इन्जिनियरिङ समर्थनको साथ, यो नियन्त्रकले OEM विकासकर्ताहरूलाई तिनीहरूको विशिष्ट प्राविधिक आवश्यकताहरू वरपर प्रदर्शन प्रणालीहरू सिर्जना गर्न मद्दत गर्न सक्छ। यदि तपाइँ नयाँ औद्योगिक HMI, मेडिकल उपकरण, किओस्क, यातायात प्रदर्शन, वा इम्बेडेड उपकरण परियोजनाको मूल्याङ्कन गर्दै हुनुहुन्छ भने, 2-HDMI देखि LVDS TTL इन्टरफेस AD बोर्ड रहामीलाई सम्पर्क गर्नुहोस्तपाईंको LCD मोडेल, रिजोल्युसन, इन्टरफेस प्रकार, मात्रा, र परियोजना आवश्यकताहरु संग। SKY-TDM ले अनुकूलता प्रमाणित गर्न र तपाईंको अनुप्रयोगको लागि व्यावहारिक प्रदर्शन समाधान विकास गर्न मद्दत गर्न सक्छ।
