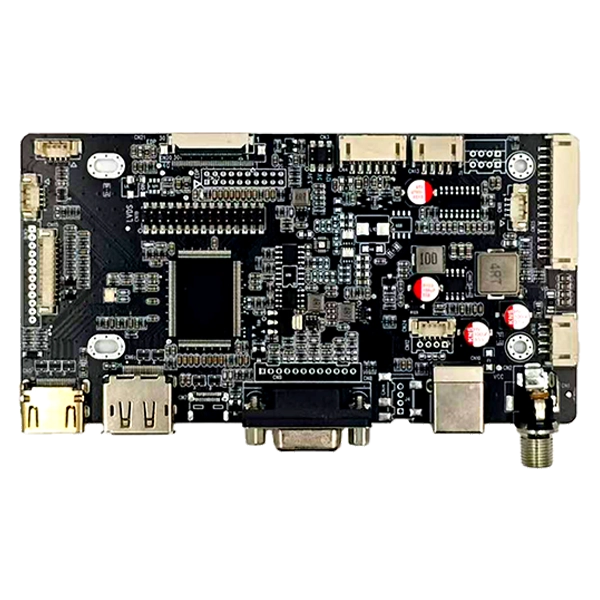

SKY-TDMको विकास गर्दछHDMI र DP र VGA र टाइप C लाई LVDS EDP इन्टरफेस एडी बोर्डOEMs, प्रणाली एकीकृतकर्ताहरू, र औद्योगिक उपकरण निर्माताहरूलाई एक लचिलो डिस्प्ले नियन्त्रक मार्फत LVDS वा eDP LCD प्यानलहरूसँग धेरै भिडियो स्रोतहरू जडान गर्न मद्दत गर्न। HDMI, DisplayPort, VGA, र USB Type-C इनपुटहरू धेरै LCD आउटपुट कन्फिगरेसनहरूसँग संयोजन गरेर, बोर्डले इम्बेडेड डिस्प्ले अनुप्रयोगहरूको मागलाई समर्थन गर्दा हार्डवेयर जटिलता कम गर्न सक्छ।
आधुनिक औद्योगिक प्रदर्शन प्रणालीहरूले प्राय: विभिन्न होस्ट कम्प्युटरहरू, ग्राफिक्स इन्टरफेसहरू, र LCD प्यानलहरूसँग काम गर्न आवश्यक छ। प्रत्येक इन्टरफेसको लागि छुट्टै नियन्त्रक प्रयोग गर्दा इन्जिनियरिङ कार्य, सूची आवश्यकताहरू, र एकीकरण समय बढाउन सक्छ। एक बहु-इन्टरफेस LCD चालक बोर्डले एक औद्योगिक-ग्रेड PCB भित्र धेरै भिडियो इनपुटहरू र प्रदर्शन आउटपुटहरू संयोजन गरेर थप व्यावहारिक दृष्टिकोण प्रदान गर्दछ।
HDMI, DP, VGA, र Type-C इन्टरफेस कन्फिगरेसनले होस्ट प्लेटफर्महरूको विस्तृत दायरालाई समर्थन गर्दछ, जबकि LVDS र eDP आउटपुटहरूले नियन्त्रकलाई विभिन्न TFT LCD आर्किटेक्चरहरूको लागि उपयुक्त बनाउँदछ। बोर्डले कन्फिगरेबल प्यानल भोल्टेज, ब्याकलाइट आउटपुट, औद्योगिक अपरेटिङ तापक्रम, र OEM/ODM इन्जिनियरिङ सेवाहरूलाई समर्थन गर्दछ, जसले यसलाई औद्योगिक HMIs, CNC उपकरणहरू, चिकित्सा उपकरणहरू, किओस्कहरू, मेसिन भिजन प्रणालीहरू, र इम्बेडेड डिस्प्लेहरूको लागि उपयुक्त बनाउँछ।
सामग्रीको तालिका
किन औद्योगिक प्रदर्शनहरूलाई बहु भिडियो इन्टरफेसहरू चाहिन्छ?
कसरी नियन्त्रक बोर्डले विभिन्न प्रदर्शन इन्टरफेसहरू जडान गर्दछ?
इन्टरफेस AD बोर्ड को मुख्य विशेषताहरु के हो?
मुख्य प्राविधिक विशिष्टताहरू के हुन्?
यो प्रदर्शन नियन्त्रक कहाँ प्रयोग गर्न सकिन्छ?
कसरी OEM र ODM समर्थन प्रदर्शन एकीकरण सुधार गर्छ?
कसरी इन्जिनियरहरूले सही प्रदर्शन नियन्त्रक चयन गर्नुपर्छ?
किन औद्योगिक प्रदर्शनहरूलाई बहु भिडियो इन्टरफेसहरू चाहिन्छ?
औद्योगिक प्रदर्शन परियोजनाहरू विरलै एकल हार्डवेयर वास्तुकला पछ्याउँछन्। एउटा मेसिनले डिस्प्लेपोर्टको साथ औद्योगिक कम्प्युटर प्रयोग गर्न सक्छ, अर्को HDMI मा भर पर्न सक्छ, जबकि पुरानो उपकरणहरूले अझै पनि VGA प्रयोग गर्न सक्छ। डिस्प्ले साइडमा, LCD मोड्युलले LVDS वा eDP प्रयोग गर्न सक्छ यसको जेनरेशन, रिजोल्युसन, साइज र डिजाइनको आधारमा।
यसले एक साझा ईन्जिनियरिङ् चुनौती सिर्जना गर्दछ: भिडियो स्रोत र LCD प्यानल आवश्यक रूपमा समान इन्टरफेस मानक प्रयोग गर्दैन। लचिलो नियन्त्रक बिना, इन्जिनियरहरूलाई विभिन्न परियोजनाहरूको लागि फरक रूपान्तरण बोर्डहरू आवश्यक पर्दछ।
एक बहु-इनपुट प्रदर्शन नियन्त्रकले समर्थन गरेर यो वास्तुकला सरल बनाउन सक्छ:
- सामान्य डिजिटल होस्ट प्रणालीहरूको लागि HDMI भिडियो स्रोतहरू।
- आधुनिक औद्योगिक कम्प्यूटर र एम्बेडेड प्लेटफार्महरूको लागि डिस्प्लेपोर्ट।
- लिगेसी कम्प्युटर र उपकरण अपग्रेडहरूको लागि VGA।
- उपयुक्त कम्प्याक्ट कम्प्युटिङ प्लेटफर्महरूको लागि DP Alt मोडको साथ USB टाइप-सी।
- मिल्दो औद्योगिक TFT LCD प्यानलहरूको लागि LVDS आउटपुटहरू।
- नयाँ उच्च प्रदर्शन LCD आर्किटेक्चरहरूको लागि eDP आउटपुटहरू।
OEM परियोजनाहरूका लागि, यो लचिलोपनले होस्ट प्लेटफर्म परिवर्तन हुँदा डिस्प्ले इलेक्ट्रोनिक्सलाई पुन: डिजाइन गर्ने आवश्यकतालाई कम गर्न मद्दत गर्न सक्छ।
कसरी नियन्त्रक बोर्डले विभिन्न प्रदर्शन इन्टरफेसहरू जडान गर्दछ?
LCD ड्राइभर वा AD बोर्डको आधारभूत भूमिका होस्ट यन्त्रबाट भिडियो जानकारी प्राप्त गर्नु, सङ्केतलाई प्रशोधन गर्नु र चयन गरिएको LCD प्यानलमा उपयुक्त डिस्प्ले सिग्नल डेलिभर गर्नु हो। होस्ट-साइड इन्टरफेस र प्यानल-साइड इन्टरफेस समान हुनु पर्दैन।
यस कन्फिगरेसनमा, HDMI, DP, VGA, र Type-C प्रकार्य भिडियो इनपुट विकल्पहरूको रूपमा। नियन्त्रकले यी संकेतहरूलाई प्रशोधन गर्दछ र जडान गरिएको प्यानल वास्तुकला अनुसार LVDS वा eDP आउटपुट प्रदान गर्दछ।
बोर्डले 20-पिन, 30-पिन, र 40-पिन FPC विकल्पहरू सहित डुअल-च्यानल 8-बिट LVDS र धेरै eDP कन्फिगरेसनहरूलाई समर्थन गर्दछ। यसले प्यानल अनुकूलतालाई प्रणाली एकीकरणको महत्त्वपूर्ण भाग बनाउँछ। इन्जिनियरहरूले उत्पादन गर्नु अघि एलसीडी मोडेल, रिजोल्युसन, इन्टरफेस प्रकार, पिन परिभाषा, प्यानल भोल्टेज, ब्याकलाइट आवश्यकताहरू, र फर्मवेयर कन्फिगरेसन प्रमाणित गर्नुपर्छ।
उदाहरणका लागि, पुरानो VGA-आधारित औद्योगिक मेसिन अपग्रेड गर्ने प्रणाली इन्टिग्रेटरले VGA इनपुट स्वीकार गर्ने नियन्त्रक प्रयोग गर्दा अवस्थित LCD आर्किटेक्चरलाई सम्भावित रूपमा राख्न सक्छ। यसको विपरीत, नयाँ इम्बेडेड प्रणालीले HDMI, DP, वा उपयुक्त Type-C इनपुट प्रयोग गर्न सक्छ eDP प्यानल चलाउँदा।
इन्टरफेस AD बोर्ड को मुख्य विशेषताहरु के हो?
1. धेरै भिडियो इनपुट विकल्पहरू
बोर्डले HDMI, DisplayPort, VGA, र USB Type-C भिडियो इनपुटहरू संयोजन गर्दछ। यो बहु-इन्टरफेस वास्तुकलाले उपकरण विकासकर्ताहरूलाई औद्योगिक कम्प्युटरहरू, इम्बेडेड बोर्डहरू, र होस्ट उपकरणहरू चयन गर्दा थप स्वतन्त्रता दिन्छ।
2. LVDS र eDP प्रदर्शन अनुकूलता
LVDS र eDP दुवैलाई समर्थन गर्नाले नियन्त्रकलाई TFT LCD प्रविधिको विभिन्न पुस्ताका लागि उपयुक्त बनाउँछ। उपलब्ध कन्फिगरेसनहरूमा डुअल-च्यानल 8-बिट LVDS साथै 20-पिन, 30-पिन, र 40-पिन ईडीपी इन्टरफेसहरू समावेश छन्।
3. लचिलो पावर कन्फिगरेसन
नियन्त्रकले 3.3V, 5V, र 12V को प्यानल भोल्टेज विकल्पहरूलाई समर्थन गर्दछ। ब्याकलाइट आउटपुट विकल्पहरूमा 5V, 12V, र 24V समावेश छन्। विभिन्न विद्युतीय आवश्यकताहरूसँग LCD मोड्युलहरू एकीकृत गर्दा यो लचिलोपन उपयोगी छ।
4. औद्योगिक परिचालन क्षमता
निर्दिष्ट अपरेटिङ तापमान दायरा -20 डिग्री सेल्सियस देखि 80 डिग्री सेल्सियस छ। डिजाइनले औद्योगिक-ग्रेड कम्पोनेन्टहरू, कम-रिपल पावर डिजाइन, र उपकरण वातावरणको मागको लागि परिष्कृत ESD सुरक्षा पनि समावेश गर्दछ।
5. छवि प्रशोधन र विस्तार कार्यहरू
उत्पादन जानकारीले जहाजमा DDR मेमोरी, FRC प्रशोधन, र 180° छवि रोटेशन निर्दिष्ट गर्दछ। यी प्रकार्यहरू इम्बेडेड डिस्प्लेहरूमा मूल्यवान हुन सक्छन् जहाँ छवि अभिमुखीकरण र प्रदर्शन प्रशोधनलाई भौतिक स्थापनामा अनुकूलित गर्न आवश्यक छ।
मुख्य प्राविधिक विशिष्टताहरू के हुन्?
निम्न तालिकाले यो बहु-इन्टरफेस प्रदर्शन नियन्त्रकको लागि उपलब्ध प्राथमिक विनिर्देशहरू संक्षेप गर्दछ:
| वस्तु | निर्दिष्टीकरण |
|---|---|
| भिडियो इनपुट | HDMI, DisplayPort (DP), VGA, Type-C |
| आउटपुट प्रदर्शन गर्नुहोस् | LVDS र eDP |
| eDP इन्टरफेस | 20-पिन / 30-पिन / 40-पिन FPC |
| LVDS आउटपुट | दोहोरो च्यानल 8-बिट LVDS |
| प्यानल भोल्टेज | 3.3V / 5V / 12V |
| ब्याकलाइट आउटपुट | 5V / 12V / 24V |
| अडियो एम्पलीफायर | 3W × 2 |
| इनपुट भोल्टेज | 8V–28V |
| सञ्चालन तापमान | -20°C देखि 80°C |
किनकी LCD प्यानलहरूले समान सामान्य इन्टरफेस मानक प्रयोग गर्दा पनि फरक पिन परिभाषाहरू हुन सक्छन्, ईन्जिनियरहरूले प्रत्येक प्यानल प्रत्यक्ष रूपमा आदानप्रदानयोग्य छ भनी मान्नुको सट्टा अनुकूलता प्रमाणीकरणको लागि विनिर्देशहरूको रूपमा व्यवहार गर्नुपर्छ।
यो प्रदर्शन नियन्त्रक कहाँ प्रयोग गर्न सकिन्छ?
धेरै भिडियो इनपुटहरू र LVDS/eDP आउटपुटहरूको संयोजनले यस प्रकारको नियन्त्रकलाई औद्योगिक र इम्बेडेड डिस्प्ले अनुप्रयोगहरूको विस्तृत दायराको लागि उपयुक्त बनाउँछ।
औद्योगिक HMI टर्मिनलहरू
औद्योगिक कम्प्युटरहरूलाई TFT LCD डिस्प्लेहरूमा जडान गर्दा मानव-मेसिन इन्टरफेसहरू प्रायः निरन्तर रूपमा सञ्चालन गर्न आवश्यक छ। लचिलो भिडियो इनपुट विकल्पहरूले हार्डवेयर प्लेटफर्म चयन र उपकरण अपग्रेडहरू सरल बनाउँछ।
सीएनसी मेसिन इन्टरफेस
CNC प्रणालीहरूले कम्प्युटिङ हार्डवेयरको विभिन्न पुस्ताहरू प्रयोग गर्न सक्छन्। बहु-इन्टरफेस नियन्त्रकले उपयुक्त LCD प्यानलहरूसँग लिगेसी वा आधुनिक भिडियो स्रोतहरू जडान गर्न मद्दत गर्न सक्छ।
चिकित्सा उपकरण प्रदर्शनी
मेडिकल डायग्नोस्टिक र प्रयोगशाला उपकरणहरूलाई स्थिर प्रदर्शन सञ्चालन र सावधानीपूर्वक मिल्ने LCD कन्फिगरेसनहरू आवश्यक पर्दछ। प्यानल अनुकूलता परीक्षण र अनुकूलित प्रदर्शन प्यारामिटरहरू एकीकरणको समयमा महत्त्वपूर्ण हुन सक्छ।
मेशिन भिजन प्रणाली
मेसिन भिजन उपकरणले सामान्यतया औद्योगिक कम्प्युटर, क्यामेरा, प्रशोधन इकाइहरू, र अपरेटर प्रदर्शनहरू संयोजन गर्दछ। लचिलो भिडियो इन्टरफेसहरूले प्रदर्शन उपप्रणालीलाई विभिन्न होस्ट कन्फिगरेसनहरू समायोजन गर्न अनुमति दिन्छ।
खुला फ्रेम मनिटर र किओस्क
स्व-सेवा टर्मिनलहरू, किओस्कहरू, र खुला-फ्रेम मनिटरहरूले विभिन्न LCD आकारहरू र होस्ट प्लेटफर्महरू प्रयोग गर्न सक्छन्। कन्फिगरेबल कन्ट्रोलरले उत्पादकहरूलाई उत्पादन भेरियन्टहरूमा उनीहरूको प्रदर्शन वास्तुकलाको अंशलाई मानकीकरण गर्न मद्दत गर्न सक्छ।
कसरी OEM र ODM समर्थन प्रदर्शन एकीकरण सुधार गर्छ?
एलसीडी ड्राइभर बोर्ड छनोट मात्र कनेक्टर प्रकारको बारेमा होइन। सफल एकीकरण सही LCD प्यानल र प्रणाली वास्तुकला संग नियन्त्रक मिलान मा निर्भर गर्दछ।
OEM र ODM परियोजनाहरूको लागि, इन्जिनियरिङ समर्थन समावेश हुन सक्छ:
- LCD प्यानल अनुकूलता प्रमाणीकरण।
- फर्मवेयर अनुकूलन र समायोजन।
- EDID परिमार्जन।
- ब्याकलाइट प्यारामिटर ट्युनिङ।
- अनुकूलन LVDS र eDP केबल डिजाइन।
- अनुकूलित उपकरण लागि पीसीबी लोगो मुद्रण।
- प्यानल भोल्टेज र ब्याकलाइट आवश्यकता मिलान।
यी सेवाहरू विशेष गरी मूल्यवान हुन सक्छन् जब ग्राहकलाई जेनेरिक कन्ट्रोलर बोर्डको सट्टा अनुकूलित प्रदर्शन असेंबली चाहिन्छ। LCD, चालक बोर्ड, केबल, र ब्याकलाइटलाई स्वतन्त्र कम्पोनेन्टको रूपमा व्यवहार गर्नुको सट्टा, पूर्ण प्रदर्शन प्रणालीलाई एकीकृत समाधानको रूपमा मूल्याङ्कन गर्न सकिन्छ।
अनुकूलित परियोजनाको लागि, खरिदकर्ताहरूले प्राविधिक मूल्याङ्कन अघि LCD मोडेल नम्बर, आवश्यक भिडियो इनपुट, इनपुट पावर, ब्याकलाइट आवश्यकताहरू, अनुमानित वार्षिक मात्रा, र कुनै पनि फर्मवेयर वा OEM आवश्यकताहरू तयार गर्नुपर्छ।
कसरी इन्जिनियरहरूले सही प्रदर्शन नियन्त्रक चयन गर्नुपर्छ?
कन्ट्रोलर बोर्ड खरिद गर्नु अघि, इन्जिनियरहरूले बाह्य कनेक्टर उपस्थिति अनुसार बोर्ड चयन गर्नुको सट्टा धेरै प्राविधिक प्यारामिटरहरू प्रमाणित गर्नुपर्छ।
- LCD इन्टरफेस पुष्टि गर्नुहोस्।प्यानलले LVDS वा eDP प्रयोग गर्छ कि गर्दैन र सही कनेक्टर र पिन कन्फिगरेसन पहिचान गर्नुहोस्।
- प्यानल भोल्टेज जाँच गर्नुहोस्।LCD लाई 3.3V, 5V, वा 12V आवश्यक छ कि छैन भनी प्रमाणित गर्नुहोस्।
- ब्याकलाइट प्रमाणित गर्नुहोस्।आवश्यक ब्याकलाइट भोल्टेज पुष्टि गर्नुहोस्, सिग्नल सक्षम गर्नुहोस्, र PWM आवश्यकताहरू।
- भिडियो स्रोत जाँच गर्नुहोस्।होस्टले HDMI, DP, VGA, वा उपयुक्त Type-C DP Alt मोड प्रयोग गर्छ कि गर्दैन भनेर पहिचान गर्नुहोस्।
- रिजोल्युसन र समय निश्चित गर्नुहोस्।नियन्त्रक फर्मवेयर लक्ष्य प्यानलको प्रदर्शन प्यारामिटरहरूसँग उपयुक्त हुनुपर्छ।
- सञ्चालन वातावरण मूल्याङ्कन गर्नुहोस्।तापमान, ESD, पावर स्थिरता, र निरन्तर सञ्चालन आवश्यकताहरू औद्योगिक उपकरणहरूको लागि विचार गर्नुपर्छ।
- अनुकूलन आवश्यकताहरू छलफल गर्नुहोस्।OEM उत्पादनको लागि, केबल कन्फिगरेसन, फर्मवेयर, PCB मार्किङ, र प्यानल मिल्दो ठूलो उत्पादन अघि पुष्टि गर्नुपर्छ।
यो चेकलिस्टले प्रोटोटाइप परीक्षण र उत्पादन परिनियोजनको समयमा अनुकूलता समस्याहरू कम गर्न मद्दत गर्दछ।
बारम्बार सोधिने प्रश्नहरू
Q1: के बोर्डले LVDS र eDP LCD प्यानलहरूलाई समर्थन गर्दछ?
हो। नियन्त्रक दुबै LVDS र eDP TFT LCD प्यानलहरूलाई समर्थन गर्न डिजाइन गरिएको हो। उपलब्ध कन्फिगरेसनहरूमा 20-पिन, 30-पिन, र 40-पिन FPC इन्टरफेसहरूसँग डुअल-च्यानल 8-बिट LVDS र eDP विकल्पहरू समावेश छन्।
Q2: कुन भिडियो इनपुटहरू समर्थित छन्?
बोर्डले HDMI, DisplayPort, VGA, र USB Type-C भिडियो इनपुट समर्थन गर्दछ। Type-C भिडियो सञ्चालन उपयुक्त DisplayPort Alt मोड कार्यक्षमता समर्थन गर्ने होस्ट उपकरणमा निर्भर गर्दछ।
Q3: कुन प्यानल भोल्टेजहरू उपलब्ध छन्?
निर्दिष्ट प्यानल भोल्टेज विकल्पहरू 3.3V, 5V, र 12V छन्। उपयुक्त सेटिङ लक्षित LCD प्यानल विशिष्टता अनुसार चयन गरिनु पर्छ।
Q4: नियन्त्रक एक OEM परियोजना को लागी अनुकूलित गर्न सकिन्छ?
हो। अनुकूलन समर्थनमा LCD अनुकूलता प्रमाणीकरण, फर्मवेयर अप्टिमाइजेसन, EDID परिमार्जन, ब्याकलाइट प्यारामिटर ट्युनिङ, अनुकूलित LVDS/eDP केबलहरू, र PCB लोगो प्रिन्टिङ समावेश हुन सक्छ।
Q5: उद्धरण अनुरोध गर्नु अघि के जानकारी प्रदान गर्नुपर्छ?
LCD प्यानल मोडेल, वांछित भिडियो इनपुट, इनपुट भोल्टेज, ब्याकलाइट आवश्यकताहरू, अपेक्षित वार्षिक मात्रा, र कुनै पनि OEM वा फर्मवेयर अनुकूलन आवश्यकताहरू प्रदान गर्न सिफारिस गरिन्छ। यी विवरणहरूले इन्जिनियरिङ टोलीलाई अनुकूलता अझ सही रूपमा मूल्याङ्कन गर्न अनुमति दिन्छ।
अन्तिम टेकअवे
एक लचिलो बहु-इन्टरफेस प्रदर्शन नियन्त्रकले आधुनिक र लिगेसी भिडियो स्रोतहरू र औद्योगिक TFT LCD प्यानलहरूको विभिन्न पुस्ताहरू बीचको जडानलाई सरल बनाउन सक्छ। HDMI, DisplayPort, VGA, र Type-C इनपुटहरू LVDS र eDP आउटपुटहरूसँग मिलेर, समाधानले औद्योगिक HMI, CNC, मेडिकल, किओस्क, यातायात, र इम्बेडेड डिस्प्ले अनुप्रयोगहरूको विस्तृत श्रृंखलालाई समर्थन गर्न सक्छ। कन्फिगरयोग्य प्यानल पावर, ब्याकलाइट विकल्पहरू, औद्योगिक तापमान दायरा, र OEM/ODM इन्जिनियरिङ सेवाहरूले अनुकूलन प्रदर्शन परियोजनाहरूलाई थप समर्थन गर्दछ।
