LCD मोड्युलहरू + LCD ड्राइभर बोर्डहरू + टच प्यानलहरू + विभिन्न केबलहरू + मेकानिकल संरचनात्मक अवयवहरू
यो व्यापक एकीकरण अनुकूलित परियोजनाहरूको लागि एक आवश्यक आवश्यकता भएको छ, स्ट्यान्डअलोन एलसीडी मोड्युलहरूमा परम्परागत निर्भरताबाट टाढा जाँदै। विगतमा, धेरैजसो परियोजनाहरूलाई व्यक्तिगत कम्पोनेन्टहरू मात्र चाहिन्छ, जस्तै छुट्टै टच प्यानल वा स्ट्यान्डअलोन LCD मोड्युलहरू। यद्यपि, उद्योगको विकाससँगै, परियोजना प्रारम्भमा संसाधन एकीकरण महत्त्वपूर्ण कारक भएको छ।
जब यी कम्पोनेन्टहरू विभिन्न आपूर्तिकर्ताहरूबाट स्रोत र भेला हुन्छन्, कम्पोनेन्ट अनुकूलता, आन्तरिक स्पेस लेआउट, र असेंबली प्रक्रियाहरू जस्ता समस्याहरू प्रायः उत्पन्न हुन्छन्, जसले उत्पादन बेमेलहरू निम्त्याउँछ। यो अनुकूलित परियोजनाहरु को लागी एक अद्वितीय चुनौती हो।
SKY-TDMका उत्पादनहरू मुख्यतया औद्योगिक, चिकित्सा, स्व-सेवा किओस्क, र रेल ट्रान्जिट अनुप्रयोगहरूमा अनुकूलित परियोजनाहरूको आवश्यकतालाई सम्बोधन गर्न डिजाइन गरिएको हो। हामी परियोजना जीवनचक्र भर मिल्दोजुल्दो र मिल्दो समस्या समाधान गर्न एकीकृत स्पर्श र प्रदर्शन समाधानहरू प्रदान गर्दछौं।

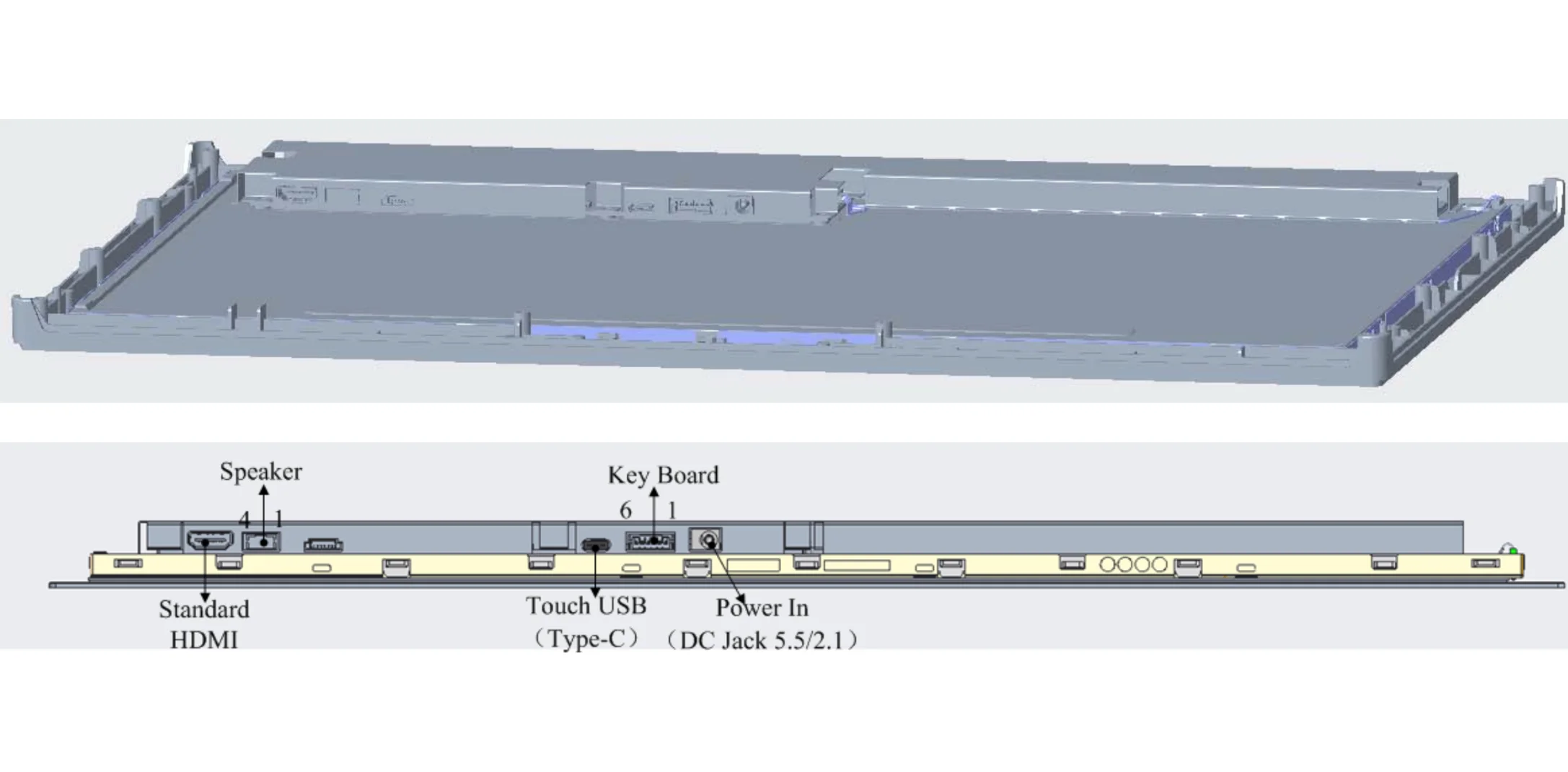

यो एकल डिस्प्ले आर्किटेक्चरमा LCD मोड्युल, PCAP क्यापेसिटिव टच प्यानल, र ड्राइभर बोर्ड प्रणालीलाई एकीकृत गर्ने टच कार्यक्षमताको साथ 21.5-इन्च LCD हो। ग्राहकहरूले केवल एक 12V DC पावर सप्लाई र एक HDMI इनपुट सिग्नललाई आफ्नो उपकरणमा डिप्लोय गर्न आवश्यक छ, बाह्य ड्राइभर बोर्डको आवश्यकतालाई हटाउँदै।
मुख्य विशेषताहरु:
· २१.५ इन्च स्क्रिन साइज
· 1920 x 1080 फुल HD रिजोलुसन
· PCAP १०-बिन्दु क्यापेसिटिव टच
· HDMI भिडियो इनपुट इन्टरफेस
· USB टाइप-सी टच इन्टरफेस
· ऐच्छिक एजी (एन्टि-ग्लेयर) र एएफ (एन्टि-फिंगरप्रिन्ट) सतह उपचार
· निर्मित स्पिकर

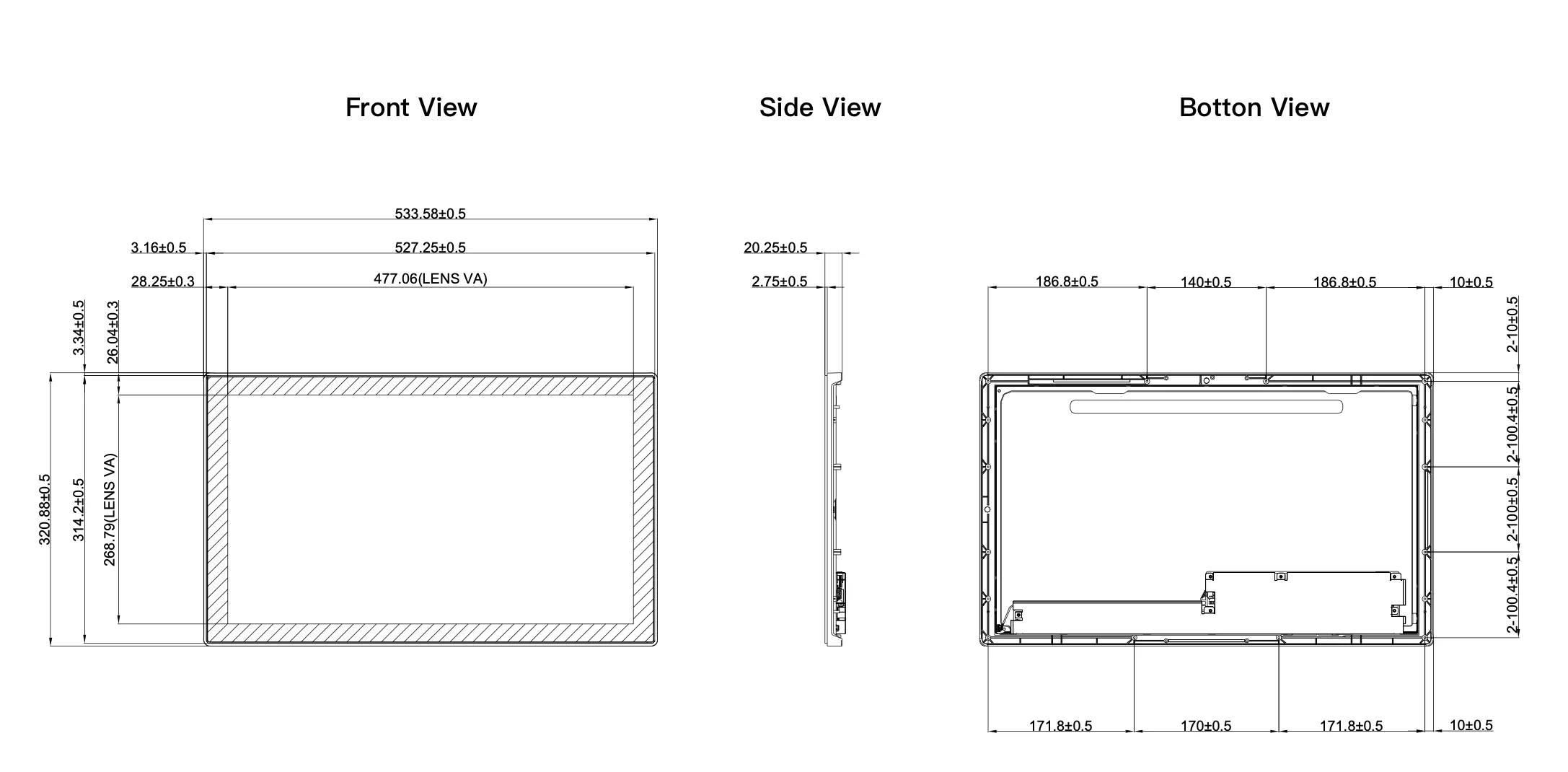

योसँग 26.26W को सामान्य पावर खपत छ, 533.58 x 320.88 x 20.25 मिमीको समग्र उत्पादन आयामहरू।
एकीकरणको मुख्य उद्देश्य स्ट्यान्डअलोन कम्पोनेन्टहरूको संख्या घटाउनु र प्रदर्शन वास्तुकलाको स्थापनालाई सरल बनाउनु हो।
एकीकृत प्रदर्शनले सम्भावित रूपमा समग्र प्रणाली लागत कम गर्न सक्छ। तिनीहरूले घटक खरीद दक्षता सुधार गर्न, केबल र कनेक्टरहरूको आवश्यकता घटाउन, एसेम्बली प्रक्रियाहरू स्ट्रिमलाइन गर्न, इन्जिनियरिङ समन्वय प्रयासहरू घटाउन, र प्रदर्शन प्रणाली एकीकरण समय छोटो बनाउन मद्दत गर्दछ। यी सुधारहरूले प्रभावकारी रूपमा लुकेका श्रम लागतहरू घटाउँछन्। वास्तविक लागत कटौती, तथापि, मूल प्रदर्शन वास्तुकला, उत्पादन मात्रा, र अनुकूलन आवश्यकताहरूमा निर्भर गर्दछ।
हो, यसले कम्प्याक्ट मेकानिकल डिजाइनको लागि थप अवसरहरू सिर्जना गर्दछ। जब स्ट्यान्डअलोन डिस्प्ले ड्राइभर बोर्डहरू LCD प्यानलको पछाडि वा छेउमा स्थापना गर्न आवश्यक हुन्छ, अतिरिक्त ठाउँ PCB र केबलहरूको लागि आरक्षित हुनुपर्छ।
डिस्प्ले आर्किटेक्चरमा सान्दर्भिक डिस्प्ले इलेक्ट्रोनिक कम्पोनेन्टहरू सिधै एकीकृत गरेर, ड्राइभर बोर्ड र सम्बन्धित केबलहरूको लागि ठाउँ छुट्याउनु पर्दैन।
यो स्पेस अप्टिमाइजेसन सेल्फ-सर्भिस टर्मिनलहरूका लागि विशेष रूपमा व्यावहारिक छ, जहाँ स्क्रिन सामान्यतया सिधै घेराको अगाडि माउन्ट गरिन्छ।
स्व-सेवा टर्मिनलहरू "टच + डिस्प्ले एकीकरण" को लागि सबैभन्दा प्रतिनिधि अनुप्रयोग परिदृश्य हो।
21.5 इन्चको पूर्ण HD टचस्क्रिनले सम्पूर्ण प्रयोगकर्ता प्रवाहलाई निर्बाध रूपमा प्रस्तुत गर्न पर्याप्त प्रदर्शन क्षेत्र प्रदान गर्दछ: मेनु प्रदर्शन → उत्पादन चयन → अर्डर पुष्टिकरण → भुक्तानी र सेटलमेन्ट → रसिद मुद्रण।

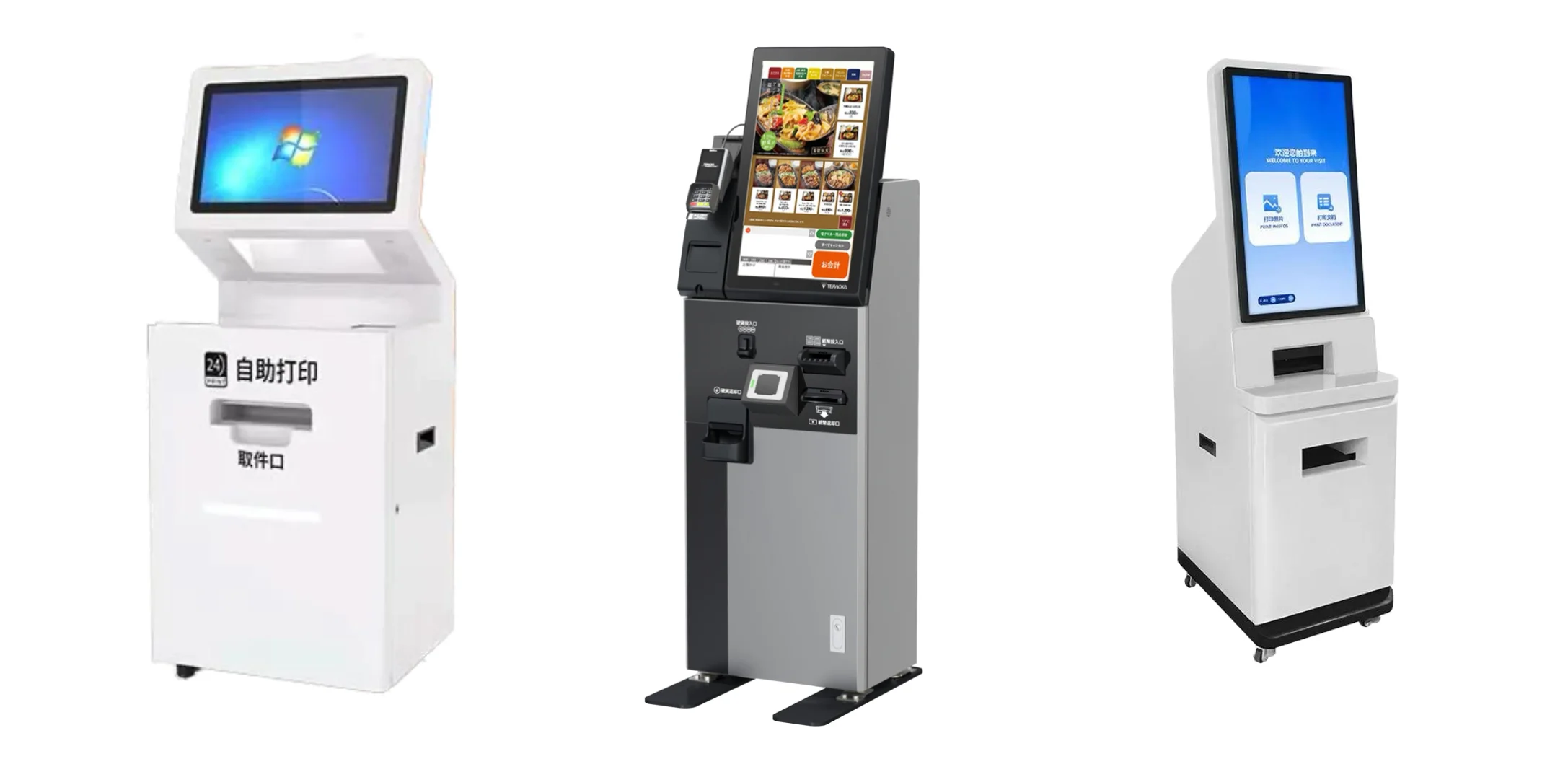

यो समान प्रदर्शन डिजाइन अवधारणा अन्य स्व-सेवा उपकरणहरूमा लागू गर्न सकिन्छ:
· सेल्फ-अर्डरिङ किओस्क: ठूला टच डिस्प्लेहरूले प्रयोगकर्ताहरूलाई उत्पादनहरू पूर्ण रूपमा ब्राउज गर्न, अर्डरहरू प्रबन्ध गर्न, र कुनै कर्मचारीको सहायता बिना लेनदेनहरू पूरा गर्न अनुमति दिन्छ।
· भुक्तानी टर्मिनलहरू: डिस्प्लेले एकल, प्रयोगकर्ता-फेसिङ इन्टरफेसमा सञ्चालन निर्देशनहरू, लेनदेन जानकारी, र टच अन्तरक्रियाहरूलाई समेकित गर्न सक्छ।
· भेन्डिङ मेसिनहरू: टच इन्टरफेस उत्पादन जानकारी, प्रचार सामग्री, उत्पादन चयन, र भुक्तानी मार्गदर्शन प्रदर्शन गर्न प्रयोग गर्न सकिन्छ।
टिकटिङ र चेक-इन टर्मिनलहरू: अन्तरक्रियात्मक प्रदर्शनहरूले प्रयोगकर्ताहरूलाई गन्तव्य चयन, आरक्षण प्रश्नहरू, टिकट मुद्रण, वा चेक-इन प्रक्रियाहरू मार्फत मार्गदर्शन गर्न सक्छ।
· सेल्फ-सर्भिस प्रिन्टरहरू: टचस्क्रिनले कागजात चयन, सामग्री पूर्वावलोकन, प्रिन्ट विकल्प सेटिङहरू, र भुक्तानी कार्यहरू सहज बनाउन सक्छ।
टचस्क्रिन उपकरणहरू विकास गर्ने प्रमुख चुनौतीहरू मध्ये एउटा टच प्यानल, LCD मोड्युल, ड्राइभर बोर्ड कन्ट्रोलर, र मेकानिकल ढाँचाले निर्बाध रूपमा सँगै काम गर्ने सुनिश्चित गर्नु हो।
यो एकीकृत दृष्टिकोण विशेष गरी ठूलो उत्पादन उपकरण को निर्माताहरु को लागी राम्रो संग उपयुक्त छ। यस्तो अवस्थामा, प्रदर्शन स्थिरता, स्थापना दक्षता, र आपूर्ति श्रृंखला समन्वय सर्वोपरि महत्त्वको हुन्छ। हाम्रो 21.5-इन्च उत्पादनलाई उदाहरणको रूपमा लिँदै, यसले एलसीडी, टच प्यानल र ड्राइभर इलेक्ट्रोनिक्सलाई एकल डिस्प्ले मोड्युल आर्किटेक्चरमा कसरी एकीकृत गर्न सकिन्छ भनेर देखाउँछ। यसले तापमान, कम्पन, थर्मल झटका, पावर साइकल चलाउने, र ESD सहित विभिन्न अवस्थाहरूमा विश्वसनीयता आवश्यकताहरू पनि पूरा गर्दछ।
OEM ग्राहकहरूको लागि, यो सहयोगी उत्पादन डिजाइन अन्तिम समाधान प्रतिनिधित्व गर्दछ। यसको मतलब यो हो कि सुरुदेखि नै, सम्पूर्ण डिस्प्ले समाधानलाई पृथक एलसीडी कम्पोनेन्टको रूपमा व्यवहार गर्नुको सट्टा उपकरणको अभिन्न अंगको रूपमा डिजाइन गरिएको छ।
सम्पर्क गर्नु होलाSKY-TDM। हाम्रो टोलीले मूल्याङ्कनमा सहयोग गर्नेछ र तपाईंको परियोजनाको लागि उपयुक्त एकीकृत प्रदर्शन समाधान (LCD + ड्राइभर बोर्ड + टच प्यानल) प्रदान गर्नेछ।
