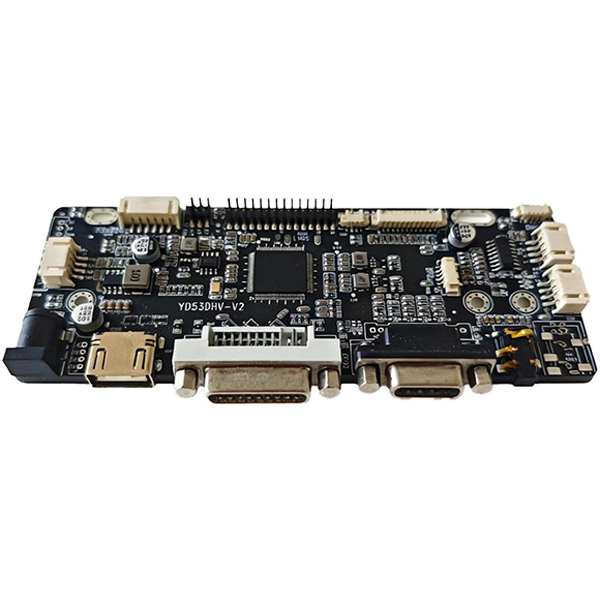

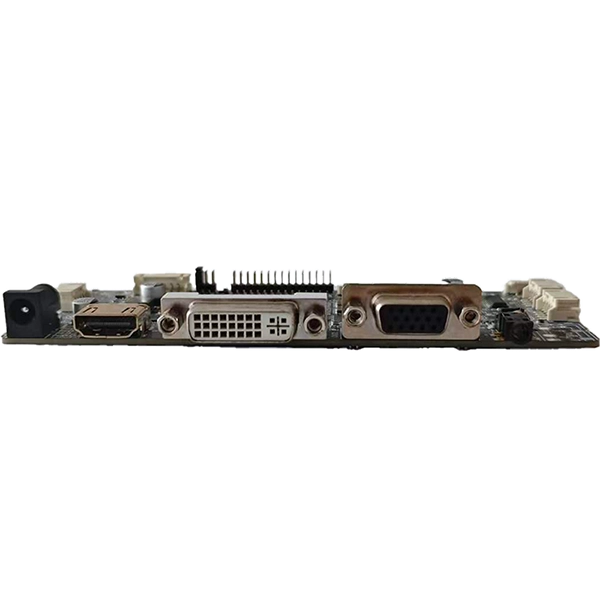

HDMI र VGA र DVI लाई LVDS औद्योगिक LCD नियन्त्रक बोर्ड

धेरै औद्योगिक प्रदर्शन परियोजनाहरूलाई मानक PC भिडियो आउटपुटहरू --- HDMI, VGA, वा DVI--- लाई LVDS संकेतहरूमा रूपान्तरण गर्न आवश्यक छ जसले औद्योगिक TFT LCD प्यानलहरू चलाउँछ। बहु-इन्टरफेस बोर्डहरूले DP, Type-C, र eDP लाई समर्थन गर्दा, अधिकांश कारखाना उपकरणहरू (PLCs, औद्योगिक PCs, र Legacy Controllers) ले अझै पनि प्राथमिक आउटपुटहरूको रूपमा HDMI, VGA, वा DVI प्रयोग गर्दछ।

SKY-TDMHDMI र VGA र DVI लाई LVDS औद्योगिक LCD नियन्त्रक बोर्डयो विशेष आवश्यकतालाई सम्बोधन गर्दछ। यसले औद्योगिक कम्प्युटरहरूमा पाइने तीनवटा सबैभन्दा सामान्य भिडियो स्रोतहरू स्वीकार गर्छ र DP-to-HDMI एडेप्टरहरू वा Type-C रूपान्तरण केबलहरूको आवश्यकता बिना LVDS प्यानलहरू ड्राइभ गर्दछ --- लागत बचत गर्दछ र सिग्नल चेनमा सम्भावित विफलता बिन्दुहरू कम गर्दछ।

हामीले HMI प्यानल अपग्रेड, CNC मेसिन डिस्प्ले प्रतिस्थापन, र मेडिकल कार्ट डिस्प्ले एकीकरणको लागि उपकरण निर्माताहरूलाई यो बोर्ड आपूर्ति गरेका छौं जहाँ मानक भिडियो आउटपुटहरू LVDS औद्योगिक प्यानलहरूमा जडान गर्न आवश्यक छ। पहिले नै HDMI, VGA, वा DVI स्रोतहरू र LVDS प्यानलहरू प्रयोग गरिसकेका ग्राहकहरूका लागि, यो बोर्डले प्रयोग नगरिएका DP, Type-C, वा eDP सुविधाहरूको लागि भुक्तान नगरी एक सीधा समाधान प्रदान गर्दछ।

मुख्य विशेषताहरु

1. औद्योगिक पीसीहरूको लागि तीन मानक इनपुटहरू

- HDMI ले आधुनिक औद्योगिक पीसी र एम्बेडेड प्रणालीहरूलाई समर्थन गर्दछ

- VGA लेगेसी कन्ट्रोलर र पुरानो हार्डवेयरमा जडान गर्दछ

- DVI ले औद्योगिक कार्यस्थानहरूको लागि डिजिटल सिग्नल मार्ग प्रदान गर्दछ

- कुनै DP वा Type-C समर्थन भनेको मानक अनुप्रयोगहरूको लागि कम लागत हो

2. LVDS प्यानल ड्राइभिङ अनुकूलित

- एकल/डुअल-च्यानल LVDS आउटपुटहरू सम्म समर्थन गर्दछ1920×1080 @ 60Hz

- 6-बिट, 8-बिट, र 10-बिट LVDS प्यानलहरूसँग उपयुक्त

- विभिन्न LCD मोडेलहरूको लागि प्यानल भोल्टेज चयन गर्न योग्य (3.3V/5V/12V)

- प्यानल-विशिष्ट आवश्यकताहरूको लागि समायोज्य समय प्यारामिटरहरू

3. औद्योगिक-ग्रेड सिग्नल अखण्डता

- कम EMI डिजाइनले नजिकैका उपकरणहरूमा हस्तक्षेप कम गर्दछ

- 12V वा 24V औद्योगिक पावर प्रणालीहरूको लागि चौडा DC इनपुट (8-25V)

- PWM चमक नियन्त्रणको साथ एकीकृत ब्याकलाइट चालक

- कारखाना शक्ति उतार चढाव अन्तर्गत स्थिर छवि उत्पादन

4. OEM को लागि सरलीकृत एकीकरण

- मानक JST 2x15 LVDS आउटपुट कनेक्टर सामान्य प्यानल केबलहरूसँग मेल खान्छ

- कम्प्याक्ट पीसीबी साइज धेरै औद्योगिक डिस्प्ले एन्क्लोजरहरूमा फिट हुन्छ

- एकल-बोर्ड समाधानले बाह्य कन्भर्टर बक्सहरू हटाउँछ

- बहु-वर्षीय उपकरण उत्पादनको लागि दीर्घकालीन जीवनचक्र आपूर्ति

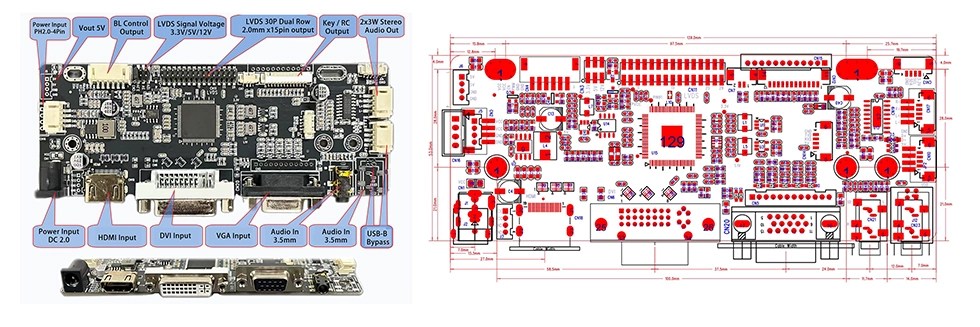

इन्टरफेस र आयामहरू

JST 2x15 पिन LVDS आउटपुट इन्टरफेस

6-पिन 2.0mm ब्याकलाइट इन्टरफेस

सामान्य अनुप्रयोगहरू

हाम्रो HDMI र VGA र DVI लाई LVDS औद्योगिक LCD कन्ट्रोलर बोर्ड मुख्य रूपमा औद्योगिक अनुप्रयोगहरूको लागि डिजाइन गरिएको हो, असाधारण स्थिरता प्रदान गर्दै। तिनीहरू औद्योगिक स्वचालन HMI प्यानलहरू, CNC मेसिन अपरेटर टर्मिनलहरू, चिकित्सा निदान र रोगी निगरानी उपकरणहरू, औद्योगिक प्यानल पीसीहरू र इम्बेडेड नियन्त्रकहरू, खुला-फ्रेम टच मनिटरहरू, सेल्फ-सर्भिस किओस्कहरू र अन्तरक्रियात्मक टर्मिनलहरू, खुद्रा POS प्रणालीहरू, अन-बोर्ड यातायातका उपकरणहरू, उत्पादन फ्याक्ट्री डिस्प्लेहरू सहित विभिन्न उद्योगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

यो बोर्ड बनाम बहु-इन्टरफेस बोर्ड कहिले छनौट गर्ने

कुन नियन्त्रक बोर्ड तपाईंको परियोजना फिट हुन्छ?

SKY-TDM ले दुई औद्योगिक LCD नियन्त्रक बोर्डहरू प्रदान गर्दछ। यहाँ छ कसरी छनौट गर्ने:

यो बोर्ड छान्नुहोस् (HDMI/VGA/DVI to LVDS) यदि:

- तपाईंको भिडियो स्रोतहरू HDMI, VGA, वा DVI मात्र हुन् (कुनै DP/Type-C आवश्यक छैन)

- तपाईंको LCD प्यानलले LVDS इन्टरफेस प्रयोग गर्दछ (ईडीपी प्यानलहरू छैनन्)

- तपाईंलाई मानक औद्योगिक अनुप्रयोगहरूको लागि लागत-अनुकूलित समाधान चाहिन्छ

- तपाईं DP Alt मोड, Type-C, वा eDP सुविधाहरूको लागि भुक्तान गर्नबाट बच्न चाहनुहुन्छ

- तपाईंले पहिले नै HDMI/VGA/DVI आउटपुटहरू भएका अवस्थित उपकरणहरू अपग्रेड गर्दै हुनुहुन्छ

यदि:

- तपाईंको प्रणालीमा DisplayPort वा USB Type-C भिडियो स्रोतहरू समावेश छन्

- तपाईंलाई eDP प्यानल समर्थन चाहिन्छ

- तपाईं धेरै भिडियो इनपुट आवश्यकताहरु संग नयाँ प्लेटफर्म विकास गर्दै हुनुहुन्छ

- तपाईंको अनुप्रयोगलाई 4K रिजोल्युसन समर्थन चाहिन्छ

- तपाईंलाई भविष्य-प्रूफिंगको लागि अधिकतम इन्टरफेस लचिलोपन चाहिन्छ

मानक PC आउटपुटहरू र LVDS प्यानलहरू भएका अधिकांश औद्योगिक स्वचालन, चिकित्सा, र किओस्क अनुप्रयोगहरूको लागि, यो बोर्डले कार्यक्षमता र लागतको इष्टतम सन्तुलन प्रदान गर्दछ।

किन SKY-TDM छनौट गर्नुहोस्

✔ औद्योगिक-ग्रेड विश्वसनीयता

कठोर औद्योगिक वातावरणमा स्थिर, लामो-अवधि सञ्चालन सुनिश्चित गर्न प्रीमियम इलेक्ट्रोनिक कम्पोनेन्टहरूसँग निर्मित।

✔ वन-स्टप डिस्प्ले इकोसिस्टम

हामी LCD प्यानलहरू, टच स्क्रिनहरू, कन्ट्रोलर बोर्डहरू, अप्टिकल बन्डिङ, र अनुकूलन डिस्प्ले केबलहरू प्रदान गर्छौं, तपाईंको सम्पूर्ण प्रदर्शन एसेम्बलीको लागि एकल-स्रोत खरीद सक्षम पार्दै।

✔ व्यापक OEM र ODM अनुकूलन

हाम्रो टोलीले तपाईंको अनुकूलन आवश्यकताहरूलाई पूर्ण रूपमा समर्थन गर्दछ। हामी उत्पादनको भौतिक रूप, इन्टरफेस, सिग्नल केबलहरू, र पावर इनपुट/आउटपुटलाई तपाईंको विशिष्ट आवश्यकताहरू अनुसार मिलाउन सक्छौं।

✔ दीर्घकालीन स्थिर आपूर्ति

सामग्रीको कडा बिल (BOM) व्यवस्थापनले अचानक कम्पोनेन्ट अप्रचलित हुनबाट रोक्छ, जुन बहु-वर्ष उत्पादन समर्थन चाहिने औद्योगिक उपकरणहरूको लागि महत्त्वपूर्ण छ।

✔ समर्पित ईन्जिनियरिङ् समर्थन

हाम्रो टोलीले प्रोटोटाइप प्रमाणीकरण चरणदेखि ठूलो उत्पादनसम्म, लगातार परीक्षण मुद्दाहरू ट्र्याक गर्ने र प्राविधिक समाधानहरू उपलब्ध गराउनेछ।

गुणस्तर आश्वासन

हाम्रा सबै HDMI र VGA र DVI देखि LVDS औद्योगिक LCD नियन्त्रक बोर्डले मानकीकृत निरीक्षण प्रक्रियाहरू र कठोर परीक्षण प्रक्रियाहरूको एक विस्तृत सूट गुजर्छ। हामी 100% पूर्ण कार्यात्मक प्रमाणिकरण, सिग्नल अखण्डता र आउटपुट स्थिरता परीक्षण, निरन्तर बर्न-इन परीक्षण (अनुरोधमा उपलब्ध), बिजुली आपूर्ति स्थिरता साइकल परीक्षण, र पूर्ण इन्टरफेस संचार प्रमाणिकरण प्रदर्शन गर्छौं। यी चरणहरूले ढुवानी अघि प्रत्येक उत्पादनको उपयोगिता र अखण्डता सुनिश्चित गर्दछ। हाम्रो कडा गुणस्तर स्क्रिनिङले अन्त-प्रयोगकर्ता अनुप्रयोगहरूमा औद्योगिक उपकरण OEM को लागि क्षेत्र विफलताको जोखिमलाई कम गर्छ।

FAQ

Q1: यो बोर्ड र SKY-TDM को बहु-इन्टरफेस बोर्ड बीचको मुख्य भिन्नता के हो?

A: यो बोर्डले LVDS आउटपुटको साथ HDMI, VGA, र DVI इनपुटहरूमा फोकस गर्छ --- औद्योगिक पीसी र लिगेसी कन्ट्रोलरहरूमा पाइने तीनवटा सबैभन्दा सामान्य इन्टरफेसहरू। यसले मानक अनुप्रयोगहरूको लागि लागत-अनुकूलित समाधान प्रदान गर्दछ जहाँ DP, Type-C, र eDP आवश्यक पर्दैन।

Q2: के यो बोर्डले 1920 × 1080 भन्दा उच्च रिजोल्युसन समर्थन गर्न सक्छ?

A: यो बोर्ड औद्योगिक LVDS प्यानल सम्मको लागि अनुकूलित छ1920×1080 @ 60Hz। eDP प्यानलहरू भएका 4K वा उच्च रिजोल्युसन अनुप्रयोगहरूको लागि, हामी eDP आउटपुटहरूलाई समर्थन गर्ने हाम्रो बहु-इन्टरफेस बोर्ड सिफारिस गर्छौं।

Q3: के म यो बोर्ड 12V र 24V दुबै पावर आपूर्तिहरूसँग प्रयोग गर्न सक्छु?

A: हो। बोर्डले विस्तृत डीसी इनपुट दायरा समर्थन गर्दछ8V देखि 25V, यसलाई सामान्यतया कारखाना स्वचालन र चिकित्सा उपकरणहरूमा पाइने 12V र 24V औद्योगिक पावर प्रणालीहरूसँग मिल्दो बनाउन।

Q4: मेरो LCD प्यानल उपयुक्त छ भने मलाई कसरी थाहा हुन्छ?

A: कृपया आफ्नो LCD प्यानल मोडेल नम्बर प्रदान गर्नुहोस्। हाम्रो ईन्जिनियरिङ् टोलीले LVDS पिन म्यापिङ, प्यानल भोल्टेज, समय प्यारामिटरहरू, र रिजोल्युसन अनुकूलता प्रमाणित गर्नेछ। हामी मिल्दो LVDS केबलहरू पनि प्रदान गर्न सक्छौं।

Q5: के यो बोर्ड प्रतिरोधी र capacitive टच स्क्रीन संग उपयुक्त छ?

A: हो। हामी USB, I²C, वा UART मार्फत PCAP र प्रतिरोधी टच स्क्रिन दुवैको लागि टच इन्टरफेस एकीकरणलाई समर्थन गर्छौं। बोर्ड एक पूर्ण प्रदर्शन समाधान को भाग को रूप मा आफ्नो टच नियन्त्रक संग जोडी गर्न सकिन्छ।

Q6: HDMI र VGA र DVI देखि LVDS औद्योगिक LCD कन्ट्रोलर बोर्डको सामान्य जीवनचक्र के हो?

A: यो बोर्ड औद्योगिक उपकरणहरूको लागि दीर्घकालीन कम्पोनेन्ट सोर्सिङको साथ डिजाइन गरिएको हो जसलाई 8-15 वर्षको उत्पादन समर्थन चाहिन्छ। हामी अचानक कम्पोनेन्ट अप्रचलित हुनबाट बच्न कडा BOM नियन्त्रण कायम राख्छौं।

Q7: के तपाइँ प्यानल-मिल्ने फर्मवेयर प्रदान गर्नुहुन्छ?

A: हो। हामी तपाइँको विशिष्ट LCD प्यानल समय, रिजोल्युशन, र अपरेटिङ प्यारामिटरहरूको लागि फर्मवेयर अनुकूलित गर्छौं। यसले तपाइँको डिस्प्ले प्यानलसँग प्लग-एन्ड-प्ले एकीकरण सुनिश्चित गर्दछ।

हामीलाई सम्पर्क गर्नुहोस्

के तपाइँ तपाइँको इम्बेडेड डिस्प्ले परियोजनाको लागि भरपर्दो औद्योगिक LCD नियन्त्रक बोर्डहरू सोर्स गर्दै हुनुहुन्छ?

तपाईंलाई LVDS ड्राइभर बोर्डहरूमा मानक HDMI/VGA/DVI वा पूर्ण रूपमा अनुकूलित डिस्प्ले एसेम्बलीहरू आवश्यक परे पनि, SKY-TDM को इन्जिनियरिङ टोलीले सामूहिक उत्पादन मार्फत प्रारम्भिक अवधारणाबाट तपाईंको परियोजनालाई समर्थन गर्दछ।

कृपया आफ्नो सोधपुछ भित्र निम्न विवरणहरू प्रदान गर्नुहोस्:

• सटीक LCD प्यानल मोडेल नम्बर

• डिस्प्ले साइज र नेटिभ रिजोल्युसन

• आवश्यक भिडियो इनपुट इन्टरफेसहरू

• अपरेटिङ भोल्टेज विनिर्देशहरू

• टचस्क्रिन प्रकार (यदि लागू हुन्छ)

• लक्षित अनुप्रयोग र सञ्चालन वातावरण

• अनुमानित वार्षिक अर्डर मात्रा

• विस्तृत अनुकूलन आवश्यकताहरू

हाम्रा इन्जिनियरहरूले तपाइँको विनिर्देशहरूको मूल्याङ्कन गर्नेछन्, मिल्दो हार्डवेयर सिफारिसहरू, प्राविधिक रेखाचित्रहरू र प्रतिस्पर्धी उद्धरणहरू 24 घण्टा भित्र प्रदान गर्नेछन्।
