LVDS बाट EDP कन्भर्टर बोर्ड औद्योगिक LCD डिस्प्लेका लागि

धेरै औद्योगिक उपकरणहरूले भरपर्दो LVDS ग्राफिक्स नियन्त्रकहरू प्रयोग गर्न जारी राख्छन्, जबकि नयाँ LCD प्यानलहरूले बढ्दो रूपमा इम्बेडेड डिस्प्लेपोर्ट (ईडीपी) इन्टरफेसलाई अपनाउछन्। सम्पूर्ण नियन्त्रण प्लेटफर्म प्रतिस्थापन अक्सर महँगो र समय खपत छ। दLVDS बाट EDP कन्भर्टर बोर्ड औद्योगिक LCD डिस्प्लेका लागिSKY-TDM बाट मानक LVDS भिडियो संकेतहरूलाई eDP आउटपुटमा रूपान्तरण गरेर कुशल माइग्रेसन समाधान प्रदान गर्दछ, OEM निर्माताहरूलाई तिनीहरूको अवस्थित हार्डवेयर वास्तुकलालाई पुन: डिजाइन नगरी आधुनिक LCD प्यानलहरू एकीकृत गर्न अनुमति दिन्छ।

विशेष गरी औद्योगिक अनुप्रयोगहरूको लागि डिजाइन गरिएको, यो कम्प्याक्ट कन्भर्टर बोर्डले स्थिर संकेत प्रसारण, उत्कृष्ट अनुकूलता, र स्वचालन उपकरणहरू, चिकित्सा उपकरणहरू, यातायात प्रणालीहरू, इम्बेडेड कम्प्युटरहरू, र बुद्धिमान टर्मिनलहरूको लागि दीर्घकालीन विश्वसनीयता प्रदान गर्दछ।

तपाइँको नियन्त्रक प्रतिस्थापन बिना अवस्थित हार्डवेयर आधुनिकीकरण गर्नुहोस्

धेरै औद्योगिक उत्पादनहरू 10-15 वर्षको लागि सेवामा रहन्छन्, जबकि LCD प्रविधि धेरै छिटो विकसित हुन्छ। LVDS प्यानलहरू कम उपलब्ध हुने र eDP डिस्प्लेहरू उद्योग मानक बन्न थालेपछि, निर्माताहरूले बढ्दो सोर्सिङ चुनौतीहरूको सामना गर्छन्।

पूर्ण इम्बेडेड प्लेटफर्मलाई पुन: डिजाइन गर्नुको सट्टा, SKY-TDM को कन्भर्टर बोर्डले तपाईंको अवस्थित LVDS नियन्त्रक र नवीनतम eDP LCD मोड्युलहरू बीचको एक बुद्धिमान इन्टरफेस पुलको रूपमा कार्य गर्दछ।

यो दृष्टिकोणले ईन्जिनियरिङ् लागतहरूलाई उल्लेखनीय रूपमा कम गर्छ, विकास चक्रहरू छोटो बनाउँछ, र तपाईंको अवस्थित हार्डवेयर लगानीलाई सुरक्षित गर्दछ।

चाहे औद्योगिक उपकरण अपग्रेड गर्ने होस् वा अवस्थित प्रोसेसर प्लेटफर्मको वरिपरि नयाँ उत्पादन डिजाइन गर्नुहोस्, यो कन्भर्टर बोर्डले भरपर्दो र स्केलेबल प्रदर्शन समाधान प्रदान गर्दछ।

औद्योगिक विश्वसनीयताका लागि निर्मित

औद्योगिक वातावरणले साधारण संकेत रूपान्तरण भन्दा कन्भर्टर बोर्डबाट धेरै माग गर्दछ। भरपर्दो दीर्घकालीन सञ्चालन सुनिश्चित गर्न, प्रत्येक कन्भर्टर बोर्ड औद्योगिक-ग्रेड इलेक्ट्रोनिक कम्पोनेन्टहरूसँग बनाइएको छ र एक अनुकूलित पीसीबी (प्रिन्टेड सर्किट बोर्ड) लेआउट सुविधा दिन्छ।

इन्जिनियरिङ हाइलाइटहरू:

- स्थिर LVDS भिन्न संकेत रिसेप्शन

- उच्च-गति eDP सिग्नल आउटपुट प्रसारण

- अनुकूलित प्रतिबाधा मिलान

- कम EMI (विद्युत चुम्बकीय हस्तक्षेप) डिजाइन

- विश्वसनीय शक्ति अनुक्रम

- औद्योगिक-ग्रेड तापमान-मूल्याङ्कन घटक

- कम्प्याक्ट PCB डिजाइन (केवल 50 × 50 मिमी मापन)

- कम पावर खपत

- उत्कृष्ट दीर्घकालीन स्थिरता

यी सुविधाहरूले स्क्रिन फ्लिकर, सिग्नल हानि, वा सिंक्रोनाइजेसन असामान्यताहरू जस्ता समस्याहरूलाई कम गर्दा निरन्तर सञ्चालनको क्रममा उच्च छवि गुणस्तर कायम राख्न मद्दत गर्दछ।

लचिलो एलसीडी अनुकूलता

विभिन्न LCD निर्माताहरूसँग प्राय: फरक समय प्यारामिटरहरू, कनेक्टर पिनआउटहरू, र प्रारम्भिक आवश्यकताहरू हुन्छन्। केवल निश्चित मानक समाधानहरू प्रस्ताव गर्नुको सट्टा, हामी अनुकूलित LCD अनुकूलताको लागि व्यावसायिक इन्जिनियरिङ समर्थन प्रदान गर्न ग्राहकहरूसँग मिलेर काम गर्छौं।

समर्थित अनुकूलन सेवाहरू समावेश छन्: रिजोलुसन कन्फिगरेसन, LCD समय अनुकूलन, eDP प्यानल प्यारामिटर समायोजन, EDID (विस्तारित प्रदर्शन पहिचान डेटा) प्रोग्रामिङ, फर्मवेयर अनुकूलन, ब्याकलाइट नियन्त्रण अनुकूलन, कनेक्टर अनुकूलन, केबल अनुकूलन, र मेकानिकल एकीकरण सहायता।

यो उच्च स्तरको लचिलोपनले OEM ग्राहकहरूलाई विभिन्न प्यानल निर्माताहरूबाट न्यूनतम हार्डवेयर पुन: डिजाइन लागतहरूसँग सजिलैसँग प्रदर्शनहरू एकीकृत गर्न अनुमति दिन्छ।

विशिष्ट अनुप्रयोग परिदृश्यहरू

औद्योगिक LCD डिस्प्लेका लागि LVDS देखि EDP कन्भर्टर बोर्ड विभिन्न क्षेत्रहरूमा व्यापक रूपमा एकीकृत छ, जसमा: औद्योगिक स्वचालन HMIs, CNC मेसिन इन्टरफेसहरू, एम्बेडेड औद्योगिक पीसीहरू, चिकित्सा निदान उपकरणहरू, प्रयोगशाला उपकरणहरू, रेलवे नियन्त्रण प्रणालीहरू, डिजिटल साइनेज नियन्त्रकहरू, सेल्फ-सर्भिस किओस्कहरू, स्मार्ट भिजन प्रणालीहरू, औद्योगिक उपकरणहरू र यातायात प्रणालीहरू। पोर्टेबल परीक्षण उपकरण।

यसको कम्प्याक्ट फुटप्रिन्टले यसलाई विशेष गरी अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ जहाँ स्थापना ठाउँ सीमित छ।

प्राविधिक विनिर्देशहरू

FI-XB30S LVDS इनपुट इन्टरफेस

JST 2x15 पिन LVDS इनपुट इन्टरफेस

FFC-30Pin-0.5mm पिच eDP आउटपुट इन्टरफेस

JST 2x10 पिन eDP आउटपुट इन्टरफेस

CVILUX 6-Pin 2.0mm ब्याकलाइट इन्टरफेस

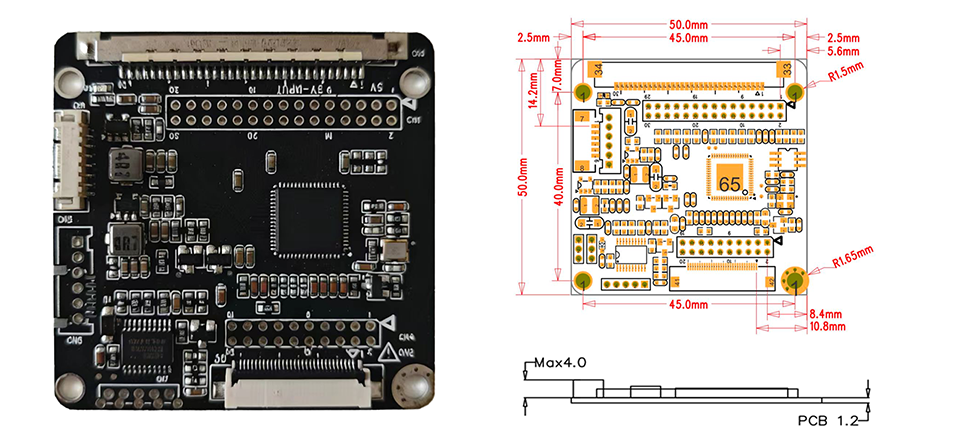

आयामहरू

किन LVDS बाट eDP LCD प्यानलहरूमा अपग्रेड गर्ने?

डिस्प्ले उद्योग लगातार LVDS बाट eDP (Embedded DisplayPort) इन्टरफेसमा परिवर्तन हुँदैछ। यहाँ छ किन OEM निर्माताहरूले स्विच गर्दै छन्:

उच्च ब्यान्डविथ:eDP ले LVDS को तुलनामा उच्च रिजोलुसन र रिफ्रेस दरहरूलाई समर्थन गर्दछ, 4K र उच्च-फ्रेम-दर डिस्प्लेहरू सक्षम पार्दै LVDS ले ह्यान्डल गर्न सक्दैन।

थोरै केबलहरू:eDP ले LVDS भन्दा कम सिग्नल लाइनहरू प्रयोग गर्दछ, आन्तरिक केबल रूटिङ जटिलता घटाउँछ र EMI कार्यसम्पादन सुधार गर्दछ।

कम ऊर्जा खपत:eDP ले कम भोल्टेजहरूमा काम गर्छ र यसमा पावर-बचत सुविधाहरू समावेश गर्दछ, यसलाई ब्याट्री-संचालित र ऊर्जा-कुशल उपकरणहरूको लागि आदर्श बनाउँछ।

राम्रो छवि गुणस्तर:eDP ले उच्च रंगको गहिराइ र उन्नत छवि प्रशोधन सुविधाहरू जस्तै प्यानल स्व-रिफ्रेस र चर रिफ्रेस दरहरूलाई समर्थन गर्दछ।

भविष्य प्यानल उपलब्धता:LCD निर्माताहरूले eDP को पक्षमा LVDS प्यानलहरू बढ्दै गएका छन्। स्तरवृद्धिले अब बन्द गरिएको LVDS मोडेलहरूमा भर नपरिकन दीर्घकालीन प्यानल आपूर्ति सुनिश्चित गर्दछ।

सरलीकृत एकीकरण:eDP ले मानक जडानकर्ताहरू र सरल केबलिङ प्रयोग गर्दछ, संयोजन समय र सम्भावित जडान त्रुटिहरू कम गर्दछ।

औद्योगिक उपकरण निर्माताहरूका लागि, हाम्रो कन्भर्टर बोर्ड मार्फत eDP प्यानलहरूमा स्थानान्तरणले अवस्थित नियन्त्रकहरू प्रतिस्थापन नगरी आधुनिक प्रदर्शन प्रविधिको लागि व्यावहारिक मार्ग प्रदान गर्दछ।

साझा माइग्रेसन परिदृश्यहरू

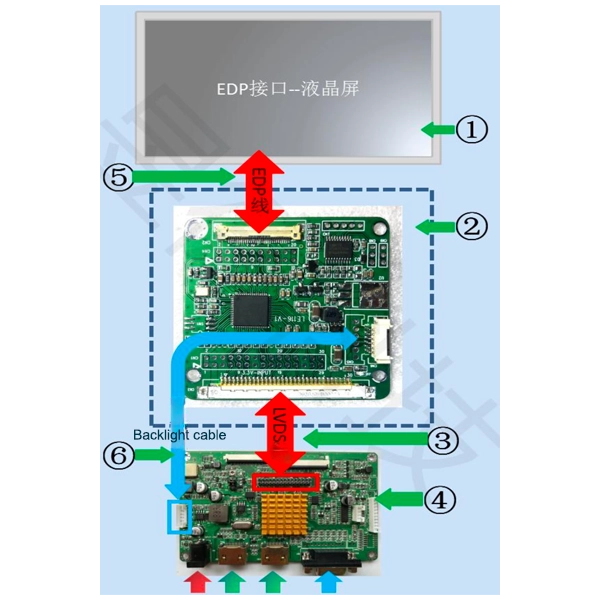

परिदृश्य १: eDP प्यानल अपग्रेडको साथ लिगेसी नियन्त्रक

तपाईंको अवस्थित नियन्त्रकले पूर्ण रूपमा काम गर्दछ तर मात्र LVDS आउटपुट गर्दछ। मूल LVDS प्यानल बन्द गरिएको छ, र केवल eDP प्रतिस्थापनहरू उपलब्ध छन्। LVDS नियन्त्रक र नयाँ eDP प्यानल बीच हाम्रो कन्भर्टर बोर्ड स्थापना गर्नुहोस् --- मुख्य नियन्त्रकमा कुनै फर्मवेयर परिवर्तन आवश्यक छैन।

परिदृश्य २: अवस्थित प्रोसेसर प्लेटफर्मको साथ नयाँ उत्पादन विकास

तपाईंको प्रोसेसर प्लेटफर्मले LVDS आउटपुटलाई समर्थन गर्दछ, तर तपाईंको नयाँ उत्पादनको लागि आदर्श LCD प्यानलले eDP प्रयोग गर्दछ। पूरै मेनबोर्डलाई पुन: डिजाइन गर्नुको सट्टा, इन्टरफेसको अन्तरलाई कम गर्न र समय-देखि-बजारलाई गति दिन हाम्रो कन्भर्टर बोर्ड प्रयोग गर्नुहोस्।

परिदृश्य 3: बहु-स्रोत प्यानल खरीद

आपूर्ति श्रृंखला जोखिम कम गर्न, तपाईंले बहुविध LCD प्यानल आपूर्तिकर्ताहरू --- केही प्रस्ताव गर्ने LVDS, अरू eDP योग्य हुनुपर्छ। हाम्रो कन्भर्टर बोर्डको साथ, तपाइँ लचिलो रूपमा इन्टरफेस प्यानल सोर्सिङ गर्दा एउटा नियन्त्रक आउटपुट (LVDS) मा मानकीकरण गर्न सक्नुहुन्छ।

परिदृश्य 4: तैनात उपकरणको क्षेत्र स्तरवृद्धि

तपाईंको स्थापना गरिएको उपकरणको आधारले LVDS प्यानलहरू प्रयोग गर्दछ जुन स्रोत गर्न गाह्रो भइरहेको छ। हाम्रो कन्भर्टर बोर्डले सेवा टोलीहरूलाई फिल्ड मर्मतसम्भारको समयमा उपलब्ध ईडीपी प्यानलहरूसँग असफल LVDS प्यानलहरू प्रतिस्थापन गर्न अनुमति दिन्छ, महँगो नियन्त्रक अपग्रेडहरू बिना उपकरणको जीवन विस्तार गर्दछ।

अमेरिका किन रोज्नुहुन्छ?

सही सप्लायर छनोट गर्नु सही हार्डवेयर चयन गर्नु जत्तिकै महत्त्वपूर्ण छ। मानक बोर्डहरू पठाउने वितरकहरूको विपरीत, SKY-TDM ले तपाईंको परियोजनाभरि पूर्ण इन्जिनियरिङ सहयोग प्रदान गर्दछ।

हाम्रो मुख्य लाभहरू

- व्यावसायिक टच डिस्प्ले निर्माता

- औद्योगिक प्रदर्शन एकीकरण मा व्यापक अनुभव

- अनुकूलित फर्मवेयर विकास

- अनुकूलन केबल डिजाइन सेवाहरू

- एलसीडी अनुकूलता परीक्षण

- ISO 9001गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण

- ISO 13485मेडिकल उपकरण गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण

- IATF 16949मोटर वाहन गुणस्तर व्यवस्थापन प्रणाली प्रमाणीकरण

- द्रुत प्रोटोटाइप

- स्थिर दीर्घकालीन आपूर्ति

- उत्पादन अघि र पछि व्यापक प्राविधिक समर्थन

हाम्रो ईन्जिनियरिङ् टोलीले विकास जोखिमहरू कम गर्न र उत्पादन समय-बजारलाई गति दिन OEM ग्राहकहरूसँग नजिकबाट काम गर्दछ।

FAQ

Q1: के LVDS to EDP कन्भर्टर बोर्ड औद्योगिक LCD डिस्प्लेको लागि कुनै पनि eDP LCD प्यानल समर्थन गर्न सक्छ?

A: फर्मवेयर कन्फिगरेसन पछि धेरै औद्योगिक eDP LCDs लाई समर्थन गर्न सकिन्छ। हामी अनुकूलता मूल्याङ्कनका लागि तपाईंको LCD मोडेल नम्बर उपलब्ध गराउन सिफारिस गर्छौं।

Q2: फर्मवेयर अनुकूलन उपलब्ध छ?

A: हो। समय प्यारामिटरहरू, रिजोल्युसन, EDID जानकारी, र प्रारम्भिक अनुक्रमहरू सबै अनुकूलित गर्न सकिन्छ।

Q3: के तपाइँ मिल्दो केबलहरू आपूर्ति गर्न सक्नुहुन्छ?

A: बिल्कुल। हामी अनुकूलन LVDS केबलहरू, eDP केबलहरू, FFC/FPC केबलहरू, र पूर्ण तारहरू हार्नेसहरू निर्माण गर्छौं।

Q4: के तपाइँ एक अप्रचलित LVDS प्रदर्शनबाट माइग्रेट गर्न मद्दत गर्न सक्नुहुन्छ?

A: हो। यो कनवर्टर बोर्ड को लागी सबै भन्दा साधारण अनुप्रयोगहरु मध्ये एक हो। हामी मिल्दो प्रतिस्थापन LCDs सिफारिस गर्न र तदनुसार रूपान्तरण कन्फिगर गर्न सक्छौं।

Q5: के कन्भर्टर निरन्तर औद्योगिक सञ्चालनको लागि उपयुक्त छ?

A: हो। बोर्ड दीर्घकालीन, निरन्तर सञ्चालनको लागि अभिप्रेरित औद्योगिक-ग्रेड घटकहरू प्रयोग गरी डिजाइन गरिएको हो।

Q6: के तपाइँ सानो प्रोटोटाइप आदेशहरू समर्थन गर्नुहुन्छ?

A: हो। ईन्जिनियरिङ् नमूनाहरू ठूलो उत्पादन अघि उपलब्ध छन्।

Q7: उत्पादन उपलब्धता कति लामो छ?

A: औद्योगिक परियोजनाहरूलाई प्राय: लामो उत्पादन जीवन चक्र चाहिन्छ। हामी OEM ग्राहकहरूको लागि दीर्घकालीन आपूर्ति र जीवनचक्र व्यवस्थापन समर्थन गर्छौं।

Q8: के बोर्डले एकल-च्यानल र दोहोरो-च्यानल LVDS इनपुट दुवै समर्थन गर्दछ?

A: हो। बोर्डले दुबै एकल-च्यानल (1-लेन) र दोहोरो-च्यानल (2-लेन) LVDS इनपुट कन्फिगरेसनहरूलाई समर्थन गर्दछ। उपयुक्त कन्फिगरेसन तपाईंको विशिष्ट नियन्त्रक र प्यानल आवश्यकताहरूमा आधारित फर्मवेयर अनुकूलनको समयमा सेट गरिएको छ।

Q9: यो कनवर्टर बोर्ड द्वारा समर्थित अधिकतम संकल्प के हो?

A: बोर्डले रिजोल्युसनहरूलाई समर्थन गर्दछ1920×1080 @ 60Hzएकल-च्यानल LVDS इनपुट र माथिको लागि2560×1440 @ 60Hzडुअल-च्यानल LVDS इनपुटको लागि, प्यानल विशिष्टता र केबल गुणस्तरमा निर्भर गर्दछ। उच्च रिजोल्युसन प्यानलहरूको लागि, अनुकूलता मूल्याङ्कनका लागि कृपया हाम्रो इन्जिनियरिङ टोलीलाई सम्पर्क गर्नुहोस्।
