OEM डिस्प्ले प्रोजेक्टहरूका लागि जसलाई भरपर्दो सिग्नल रूपान्तरण चाहिन्छ,HDMI देखि TTL इन्टरफेस एडी बोर्डबाटSKY-TDMTTL/RGB TFT LCD प्यानलहरूसँग HDMI भिडियो स्रोतहरू जडान गर्न व्यावहारिक तरिका प्रदान गर्दछ। यसको समायोज्य प्यानल भोल्टेज, एकीकृत एलईडी ब्याकलाइट नियन्त्रण, अनुकूलन फर्मवेयर, र कम्प्याक्ट औद्योगिक डिजाइनले यसलाई इम्बेडेड उपकरणहरू, HMI टर्मिनलहरू, चिकित्सा उपकरणहरू, प्रयोगशाला उपकरणहरू, र अन्य ठाउँ-प्रतिबन्धित प्रदर्शन अनुप्रयोगहरूको लागि उपयुक्त बनाउँदछ।
एक HDMI टू TTL इन्टरफेस AD बोर्डले HDMI भिडियो स्रोत र TTL/RGB सिग्नलिङ प्रयोग गरी उपयुक्त TFT LCD प्यानल बीचको नियन्त्रण पुलको रूपमा कार्य गर्दछ। उपकरण निर्माताहरूको लागि, यस प्रकारको नियन्त्रकको मूल्य आधारभूत संकेत रूपान्तरणभन्दा बाहिर विस्तार हुन्छ। प्यानल भोल्टेज चयन, प्रदर्शन समय, ब्याकलाइट व्यवस्थापन, इन्टरफेस मिल्दो, फर्मवेयर कन्फिगरेसन, र PCB विश्वसनीयता सबैले एम्बेडेड प्रदर्शन प्रणालीको सफलतालाई असर गर्न सक्छ। SKY-TDM समाधानले धेरै TTL इन्टरफेस कन्फिगरेसन, 3.3V/5V प्यानल भोल्टेज समायोजन, एकीकृत एलईडी ब्याकलाइट नियन्त्रण, अनुकूलन योग्य फर्मवेयर, र 8-18V DC पावर इनपुट समर्थन गर्दछ। यी सुविधाहरूले इन्जिनियरहरूलाई अतिरिक्त सर्किटरी घटाउन, तारहरू सरल बनाउन, LCD एकीकरणलाई गति दिन र थप लचिलो औद्योगिक प्रदर्शन उत्पादनहरू विकास गर्न मद्दत गर्दछ।
सामग्रीको तालिका
- TTL इन्टरफेस एडी बोर्डमा HDMI के हो?
- TFT LCD परियोजनाहरूको लागि HDMI-to-TTL रूपान्तरण किन महत्त्वपूर्ण छ?
- मूल्याङ्कन गर्न प्रमुख विशेषताहरू के हुन्?
- प्रमुख प्राविधिक विनिर्देशहरू
- बोर्ड कहाँ प्रयोग गर्न सकिन्छ?
- ईन्जिनियरहरूले LCD एकीकरणलाई कसरी दृष्टिकोण गर्नुपर्छ?
- अनुकूलनले परियोजना अनुकूलता कसरी सुधार गर्छ?
- बारम्बार सोधिने प्रश्नहरू
- निष्कर्ष र परियोजना समर्थन

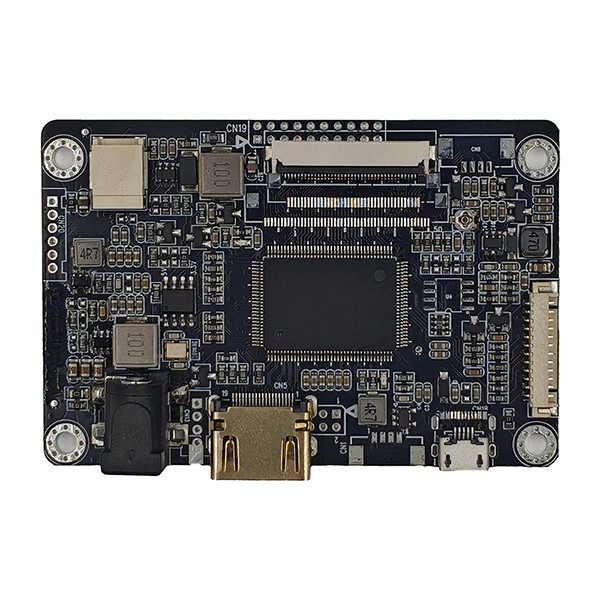

TTL इन्टरफेस एडी बोर्डमा HDMI के हो?
एक HDMI टू TTL इन्टरफेस AD बोर्ड एक LCD नियन्त्रक हो जसले HDMI स्रोतबाट भिडियो जानकारीलाई संकेत ढाँचामा रूपान्तरण गर्दछ जुन उपयुक्त TTL/RGB TFT LCD प्यानलले प्रक्रिया गर्न सक्छ। HDMI व्यापक रूपमा कम्प्युटरहरू, इम्बेडेड प्रणालीहरू, औद्योगिक नियन्त्रकहरू, र अन्य आधुनिक डिजिटल भिडियो स्रोतहरूद्वारा प्रयोग गरिन्छ, जबकि धेरै TFT LCD प्यानलहरूले समानान्तर RGB वा TTL इन्टरफेसहरू प्रयोग गर्छन्।
एक उपयुक्त नियन्त्रक बिना, इन्जिनियरहरूले होस्ट प्रणालीलाई पुन: डिजाइन गर्न वा अतिरिक्त सिग्नल-रूपान्तरण सर्किटरी विकास गर्न आवश्यक पर्दछ। एक समर्पित नियन्त्रक बोर्डले थप प्रत्यक्ष एकीकरण मार्ग प्रदान गर्दछ र एक कम्प्याक्ट समाधानमा सिग्नल प्रशोधन, प्यानल पावर व्यवस्थापन, समय कन्फिगरेसन, र ब्याकलाइट नियन्त्रण संयोजन गर्न सक्छ।
SKY-TDM HDMI देखि TTL इन्टरफेस AD बोर्ड विशेष गरी औद्योगिक LCD एकीकरणको लागि डिजाइन गरिएको हो। यसको उत्पादन विशिष्टता अनुसार, यसले TTL/RGB डिस्प्ले आउटपुट कन्फिगरेसन, समायोज्य 3.3V वा 5V प्यानल भोल्टेज, एक एकीकृत एलईडी ड्राइभर, अनुकूलन योग्य फर्मवेयर, र 8-18V DC पावर सप्लाई दायरा समर्थन गर्दछ।
TFT LCD परियोजनाहरूको लागि HDMI-to-TTL रूपान्तरण किन महत्त्वपूर्ण छ?
प्रदर्शन एकीकरणमा प्रायः सही भौतिक आयामहरूसँग LCD चयन गर्नु भन्दा बढी समावेश हुन्छ। इन्जिनियरहरूले भिडियो स्रोत, इन्टरफेस, भोल्टेज, समय, ब्याकलाइट, कनेक्टर, र मेकानिकल संरचनासँग पनि मिल्नुपर्छ।
एक उपयुक्त HDMI-to-TTL नियन्त्रकले धेरै साझा एकीकरण चुनौतीहरूलाई सम्बोधन गर्न मद्दत गर्न सक्छ:
- इन्टरफेस अनुकूलता:यसले HDMI भिडियो स्रोतहरू र TTL/RGB TFT प्यानलहरू बीचको व्यावहारिक जडान प्रदान गर्दछ।
- पावर मिलान:समायोज्य प्यानल भोल्टेजले विभिन्न LCD विद्युतीय आवश्यकताहरू समायोजन गर्न मद्दत गर्दछ।
- ब्याकलाइट व्यवस्थापन:एकीकृत एलईडी ब्याकलाइट नियन्त्रणले छुट्टै चालक सर्किटको आवश्यकतालाई कम गर्छ।
- फर्मवेयर अनुकूलन:प्रदर्शन समय र अन्य प्यारामिटरहरू विशिष्ट एलसीडी मोडेलहरूको लागि अनुकूलित गर्न सकिन्छ।
- कम्प्याक्ट स्थापना:एउटा सानो नियन्त्रक लेआउट मूल्यवान हुन सक्छ जहाँ संलग्न ठाउँ सीमित छ।
- विकास दक्षता:एक तयार नियन्त्रक वास्तुकलाले OEM टोली द्वारा आवश्यक प्रदर्शन-इन्टरफेस विकास को मात्रा कम गर्न सक्छ।
मूल्याङ्कन गर्न प्रमुख विशेषताहरू के हुन्?
1. बहु TTL/RGB इन्टरफेस कन्फिगरेसनहरू
विभिन्न TFT प्यानलहरूले विभिन्न FPC पिन असाइनमेन्टहरू र सिग्नल कन्फिगरेसनहरू प्रयोग गर्न सक्छन्। बोर्डले 40-पिन र 50-पिन RGB कन्फिगरेसनहरू सहित धेरै इन्टरफेस व्यवस्थाहरूलाई समर्थन गर्दछ, उपयुक्त प्यानलहरू चयन गर्दा इन्जिनियरहरूलाई थप लचिलोपन प्रदान गर्दछ।
2. समायोज्य प्यानल भोल्टेज
नियन्त्रकले चयन योग्य 3.3V र 5V प्यानल आउटपुट भोल्टेज समर्थन गर्दछ। यो महत्त्वपूर्ण छ किनभने एक असंगत भोल्टेज आपूर्ति गर्दा प्रदर्शन अस्थिरता वा सम्भावित रूपमा प्यानल इलेक्ट्रोनिक्स क्षति हुन सक्छ। भोल्टेज चयन सधैं LCD निर्माताको विद्युतीय विशिष्टताहरू विरुद्ध प्रमाणित गरिनुपर्छ।
3. एकीकृत एलईडी ब्याकलाइट चालक
बिल्ट-इन ब्याकलाइट नियन्त्रण सर्किटले एउटै बोर्डमा प्रदर्शन नियन्त्रण र एलईडी ब्याकलाइट व्यवस्थापन संयोजन गरेर प्रणाली वास्तुकलालाई सरल बनाउँछ। ब्याकलाइट इन्टरफेसले प्रणाली-स्तर नियन्त्रणको लागि पावर, ON/OFF, र PWM/Vadj-सम्बन्धित जडानहरू प्रदान गर्दछ।
4. अनुकूलन फर्मवेयर
LCD प्यानलहरूलाई छविहरू सही रूपमा प्रदर्शन गर्न उपयुक्त समय प्यारामिटरहरू चाहिन्छ। फर्मवेयर अनुकूलनले परियोजना आवश्यकताहरूको आधारमा रिजोल्युसन, समय, प्रदर्शन अभिमुखीकरण, बुट लोगो, र OSD कन्फिगरेसन जस्ता प्यारामिटरहरू कभर गर्न सक्छ।
5. औद्योगिक-उन्मुख डिजाइन
औद्योगिक उपकरणहरू निरन्तर सञ्चालन गर्न सक्छन् र विद्युतीय हस्तक्षेप, तापमान भिन्नता, र ठाउँ सीमाहरू अनुभव गर्न सक्छन्। कन्ट्रोलरलाई स्थिर पावर व्यवस्थापन, अप्टिमाइज गरिएको सिग्नल राउटिङ, र EMI-सचेत ईन्जिनियरिङ्को साथ डिजाइन गरिएको छ जसले इम्बेडेड एप्लिकेसनहरूको मागलाई समर्थन गर्दछ।
प्रमुख प्राविधिक विनिर्देशहरू
निम्न तालिकाले एचडीएमआई टू टीटीएल इन्टरफेस एडी बोर्डको मुख्य प्रकाशित विनिर्देशहरूको सारांश दिन्छ:
| सुविधा | विशिष्टता | एकीकरण मूल्य |
|---|---|---|
| भिडियो इनपुट | HDMI | आधुनिक HDMI भिडियो स्रोतहरूसँग जडान गर्दछ |
| एलसीडी आउटपुट | TTL / RGB / LVDS | लचिलो प्रदर्शन एकीकरण समर्थन गर्दछ |
| प्यानल भोल्टेज | 3.3V / 5V | विभिन्न प्यानल पावर आवश्यकताहरु लाई अनुकूलन गर्दछ |
| ब्याकलाइट नियन्त्रण | एकीकृत एलईडी चालक | बाह्य ब्याकलाइट सर्किटरी घटाउँछ |
| विद्युत आपूर्ति | DC 8-18V | विभिन्न एम्बेडेड पावर आर्किटेक्चरको लागि उपयुक्त |
| ओएसडी | बाह्य कीप्याड समर्थित | प्रयोगकर्ता-फेसिङ प्रदर्शन समायोजन सक्षम गर्दछ |
| फर्मवेयर | अनुकूलन योग्य | परियोजना-विशेष प्रदर्शन कन्फिगरेसनलाई अनुमति दिन्छ |
| सञ्चालन तापमान | -20°C देखि 80°C | एक व्यापक औद्योगिक अपरेटिङ दायरा समर्थन गर्दछ |
ईन्जिनियरहरूले अर्डर राख्नु वा ठूलो उत्पादन सुरु गर्नु अघि चयन गरिएको LCD प्यानल विरुद्ध पूर्ण विद्युतीय, समय, मेकानिकल, र कनेक्टर विशिष्टताहरू पुष्टि गर्नुपर्छ।
बोर्ड कहाँ प्रयोग गर्न सकिन्छ?
कम्प्याक्ट आर्किटेक्चर र कन्फिगरेबल डिस्प्ले इन्टरफेसले HDMI टू TTL इन्टरफेस एडी बोर्डलाई विभिन्न प्रकारका एम्बेडेड अनुप्रयोगहरूको लागि उपयोगी बनाउँछ। सामान्य प्रयोग केसहरू समावेश छन्:
- औद्योगिक HMI:कम्प्याक्ट TFT अपरेटर डिस्प्लेहरूमा औद्योगिक कम्प्युटर वा नियन्त्रकहरू जडान गर्नुहोस्।
- चिकित्सा उपकरण:निदान, निगरानी, र प्रयोगशाला उपकरणहरूको लागि प्रदर्शन इन्टरफेस प्रदान गर्नुहोस्।
- पोर्टेबल परीक्षण उपकरण:कम्प्याक्ट डिस्प्लेहरूलाई समर्थन गर्नुहोस् जहाँ PCB स्पेस र पावर व्यवस्थापन महत्त्वपूर्ण छ।
- निर्माण स्वचालन:नियन्त्रण र निगरानी टर्मिनलहरूमा प्रयोग गरिएको ड्राइभ प्रदर्शन मोड्युलहरू।
- सुरक्षा उपकरण:कम्प्याक्ट निगरानी र नियन्त्रण उपकरणहरूमा TFT प्रदर्शनहरू एकीकृत गर्नुहोस्।
- इम्बेडेड टर्मिनलहरू:अनुकूलित औद्योगिक र स्मार्ट उपकरणहरूको लागि HDMI-to-TTL जडान प्रदान गर्नुहोस्।
यी अनुप्रयोगहरूले सामान्यतया समान आवश्यकताहरू साझा गर्छन्: स्थिर छवि प्रसारण, भविष्यवाणी गर्न मिल्ने प्यानल अनुकूलता, कम्प्याक्ट स्थापना, र एक नियन्त्रक जुन अन्तिम LCD कन्फिगरेसनमा अनुकूलित गर्न सकिन्छ।
ईन्जिनियरहरूले LCD एकीकरणलाई कसरी दृष्टिकोण गर्नुपर्छ?
भरपर्दो डिस्प्ले प्रोजेक्टले इनपुट कनेक्टरमा आधारित कन्ट्रोलर छनोट गर्नुको सट्टा LCD प्यानल विनिर्देशहरूबाट सुरु गर्नुपर्छ। एक संरचित अनुकूलता जाँचले पछि विकासमा महँगो पुन: डिजाइन रोक्न सक्छ।
- LCD मोडेल पहिचान गर्नुहोस्:सही प्यानल भाग नम्बर र डाटाशीट पुष्टि गर्नुहोस्।
- इन्टरफेस जाँच गर्नुहोस्:प्यानलले आवश्यक TTL/RGB पिन कन्फिगरेसन प्रयोग गरेको छ कि छैन भनी प्रमाणित गर्नुहोस्।
- भोल्टेज पुष्टि गर्नुहोस्:एलसीडी विनिर्देशसँग कन्ट्रोलरको प्यानल भोल्टेज सेटिङ मिलाउनुहोस्।
- समय प्रमाणित गर्नुहोस्:पिक्सेल घडी, तेर्सो समय, ठाडो समय, सिंक्रोनाइजेसन, र सम्बन्धित प्यारामिटरहरू जाँच गर्नुहोस्।
- ब्याकलाइट मिलाउनुहोस्:LED भोल्टेज, वर्तमान, PWM आवश्यकताहरू, र कनेक्टर कन्फिगरेसन पुष्टि गर्नुहोस्।
- मेकानिकल विवरणहरू जाँच गर्नुहोस्:FPC अभिमुखीकरण, कनेक्टर स्थिति, बोर्ड आयामहरू, र माउन्ट आवश्यकताहरू प्रमाणित गर्नुहोस्।
- पूर्ण विधानसभा परीक्षण:छवि स्थिरता, स्टार्टअप व्यवहार, चमक नियन्त्रण, तापमान प्रदर्शन, र दीर्घकालीन सञ्चालन मूल्याङ्कन गर्नुहोस्।
LCD डाटाशीट, अभिप्रेत अनुप्रयोग, इनपुट स्रोत, र नियन्त्रक आपूर्तिकर्तालाई संलग्न अवरोधहरू प्रदान गर्नाले मिल्दो प्रक्रियालाई अझ प्रभावकारी बनाउन सक्छ।
अनुकूलनले परियोजना अनुकूलता कसरी सुधार गर्छ?
मानक नियन्त्रक बोर्डहरू सामान्य अनुप्रयोगहरूको लागि उपयोगी छन्, तर OEM उत्पादनहरूमा प्रायः आवश्यकताहरू हुन्छन् जुन सामान्य कन्फिगरेसनद्वारा हल गर्न सकिँदैन। फर्मवेयर र हार्डवेयर अनुकूलन त्यसैले प्रदर्शन विकास को एक महत्वपूर्ण भाग बन्न सक्छ।
SKY-TDM ले समावेश गर्न सक्ने अनुकूलन विकल्पहरू प्रदान गर्दछ:
- एलसीडी रिजोलुसन र समय कन्फिगरेसन
- प्रदर्शन फ्रेम दर र छवि प्यारामिटर समायोजन
- बुट लोगो र स्टार्टअप इन्टरफेस अनुकूलन
- OSD मेनु कन्फिगरेसन
- प्रदर्शन अभिमुखीकरण समायोजन
- TTL/RGB केबल र FPC कनेक्टर मिल्दो
- ब्याकलाइट चमक र पावर-अनुक्रम अनुकूलन
- PCB रेशम-स्क्रिन र निजी-लेबल अनुकूलन
- मेकानिकल माउन्टिंग अनुकूलन
यो दृष्टिकोण एक परिभाषित LCD मोडेल, अनुकूलित घेरा, वा लामो उत्पादन जीवनचक्र संग उपकरण विकास OEM निर्माताहरु को लागी विशेष गरी उपयोगी छ। SKY-TDM ले टच प्यानलहरू, LCD डिस्प्लेहरू, र LCD ड्राइभर बोर्डहरू कभर गर्ने फराकिलो प्रदर्शन एकीकरण क्षमताहरू पनि प्रदान गर्दछ, जसले बहु-कम्पोनेन्ट सोर्सिङलाई सरल बनाउन मद्दत गर्न सक्छ।
बारम्बार सोधिने प्रश्नहरू
Q1: कुन LCD प्यानलहरूले HDMI देखि TTL इन्टरफेस एडी बोर्डसँग काम गर्न सक्छ?
बोर्ड उपयुक्त TTL/RGB TFT LCD प्यानलहरूको लागि डिजाइन गरिएको हो। अनुकूलता प्यानलको इन्टरफेस, रिजोल्युसन, समय, भोल्टेज, कनेक्टर, र ब्याकलाइट आवश्यकताहरूमा निर्भर गर्दछ। सही LCD मोडेल प्रदान गर्नाले इन्जिनियरिङ टोलीलाई अनुकूलता प्रमाणित गर्न मद्दत गर्छ।
Q2: फर्मवेयर एक विशिष्ट LCD को लागी अनुकूलित गर्न सकिन्छ?
हो। फर्मवेयर प्रदर्शन समय, रिजोल्युसन, अभिमुखीकरण, स्टार्टअप लोगो, र OSD-सम्बन्धित सेटिङहरू सहित परियोजना आवश्यकताहरू अनुसार अनुकूलित गर्न सकिन्छ।
Q3: के बोर्डमा ब्याकलाइट चालक समावेश छ?
हो। नियन्त्रकले एक एकीकृत एलईडी ब्याकलाइट चालक समावेश गर्दछ, अतिरिक्त बाह्य ब्याकलाइट-नियन्त्रण मोड्युलको आवश्यकतालाई कम गर्न मद्दत गर्दछ।
Q4: कुन प्यानल भोल्टेज नियन्त्रक समर्थन गर्छ?
प्रकाशित विनिर्देशहरूले चयन योग्य 3.3V र 5V प्यानल भोल्टेज विकल्पहरू संकेत गर्दछ। सही सेटिङ एलसीडी निर्माताको विशिष्टता अनुसार चयन गरिनु पर्छ।
Q5: बोर्ड औद्योगिक उपकरणहरूको लागि उपयुक्त छ?
हो। उत्पादन औद्योगिक-उन्मुख अनुप्रयोगहरू जस्तै HMI टर्मिनलहरू, चिकित्सा उपकरणहरू, प्रयोगशाला उपकरणहरू, पोर्टेबल परीक्षण उपकरणहरू, र इम्बेडेड नियन्त्रण प्रणालीहरूको लागि डिजाइन गरिएको हो। यसको प्रकाशित सञ्चालन तापमान दायरा -20 डिग्री सेल्सियस देखि 80 डिग्री सेल्सियस छ।
Q6: के SKY-TDM ले मिल्दो केबलहरू प्रदान गर्न सक्छ?
हो। SKY-TDM ले अनुकूलन TTL/RGB सिग्नल केबलहरू र FPC जडानहरू सहित प्रदर्शन एकीकरण परियोजनाहरूको लागि इन्टरफेस र केबल मिलान समर्थन गर्दछ।
Q7: OEM ग्राहकहरूले अनुकूलित ब्रान्डिङ अनुरोध गर्न सक्छन्?
हो। उपलब्ध अनुकूलनले PCB सिल्क-स्क्रिन चिन्हहरू, निजी-लेबल प्याकेजिङ्ग, विशेष फर्मवेयर, र अन्य परियोजना-विशेष आवश्यकताहरू समावेश गर्न सक्छ।
निष्कर्ष र परियोजना समर्थन
सही डिस्प्ले नियन्त्रक छनोटले एम्बेडेड LCD परियोजनाको दक्षता र विश्वसनीयतालाई महत्त्वपूर्ण रूपमा प्रभाव पार्न सक्छ। एक HDMI टू TTL इन्टरफेस AD बोर्डले HDMI भिडियो स्रोतहरू र TTL/RGB TFT प्यानलहरू बीच एक व्यावहारिक पुल प्रदान गर्दछ जबकि संकेत रूपान्तरण, प्यानल पावर व्यवस्थापन, ब्याकलाइट नियन्त्रण, र फर्मवेयर कन्फिगरेसनलाई कम्प्याक्ट समाधानमा संयोजन गर्दछ। OEM निर्माताहरूको लागि, समय, फर्मवेयर, केबलहरू, कनेक्टरहरू, र मेकानिकल विवरणहरू अनुकूलन गर्ने क्षमताले उत्पादन विकासलाई अझ सरल बनाउन र स्थिर दीर्घकालीन उत्पादनलाई समर्थन गर्न सक्छ।
यदि तपाइँ एक औद्योगिक HMI, चिकित्सा उपकरण, प्रयोगशाला उपकरण, पोर्टेबल परीक्षक, वा अन्य एम्बेडेड प्रदर्शन उत्पादन विकास गर्दै हुनुहुन्छ भने, SKY-TDM ले तपाइँको LCD मोडेल र प्रणाली आवश्यकताहरूको मूल्याङ्कन गर्न मद्दत गर्न सक्छ। HDMI को TTL इन्टरफेस एडी बोर्ड वा अन्वेषण गर्नुहोस्हामीलाई सम्पर्क गर्नुहोस्तपाईंको LCD डाटाशीट, आवश्यक इन्टरफेस, मात्रा, र अनुकूलन आवश्यकताहरूसँग उपयुक्त प्रदर्शन नियन्त्रक समाधान छलफल गर्न।
