औद्योगिक स्वचालन, इम्बेडेड प्रणाली, र स्मार्ट उपकरणको द्रुत विकासको साथ, प्रदर्शन अनुकूलता इन्जिनियरहरूको लागि एक महत्वपूर्ण चुनौती भएको छ।SKY-TDMकोLVDS लाई TTL सिग्नल रूपान्तरण बोर्डLVDS भिन्नता संकेतहरूलाई TTL/RGB संकेतहरूमा रूपान्तरण गर्नको लागि एक कुशल इन्टरफेस समाधान प्रदान गर्दछ, जसले निर्माताहरूलाई पूर्ण प्रणालीहरू पुन: डिजाइन नगरी विभिन्न TFT LCD प्यानलहरू एकीकृत गर्न मद्दत गर्दछ। औद्योगिक विश्वसनीयता, स्थिर संकेत प्रसारण, र लचिलो अनुकूलन क्षमताहरूसँग डिजाइन गरिएको, यो रूपान्तरण बोर्ड व्यापक रूपमा औद्योगिक नियन्त्रण उपकरणहरू, चिकित्सा उपकरणहरू, यातायात प्रणालीहरू, र अनुकूलित प्रदर्शन समाधानहरूमा लागू हुन्छ।

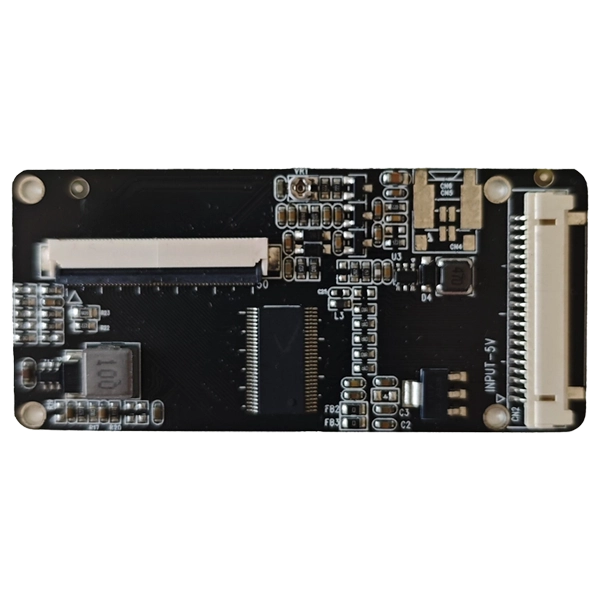

एक LVDS देखि TTL सिग्नल रूपान्तरण बोर्ड एक इलेक्ट्रोनिक इन्टरफेस उपकरण हो जुन LVDS (कम भोल्टेज विभेदक सिग्नलिङ) डिस्प्ले संकेतहरूलाई TTL/RGB समानान्तर संकेतहरूमा रूपान्तरण गर्न डिजाइन गरिएको हो। धेरै औद्योगिक परियोजनाहरूमा, प्रदर्शन स्रोत र LCD मोड्युलले विभिन्न संचार इन्टरफेसहरू प्रयोग गर्न सक्छ, प्रणाली एकीकरणको क्रममा अनुकूलता समस्याहरू सिर्जना गर्दछ।
LVDS टेक्नोलोजी सामान्यतया आधुनिक औद्योगिक कम्प्युटरहरू, इम्बेडेड नियन्त्रकहरू, र LCD चालक प्रणालीहरूमा प्रयोग गरिन्छ किनभने यसले बलियो विरोधी हस्तक्षेप प्रदर्शनको साथ उच्च-गति प्रसारण प्रदान गर्दछ। यद्यपि, धेरै अवस्थित TFT LCD प्यानलहरू, विशेष गरी लिगेसी औद्योगिक प्रदर्शनहरू, अझै पनि TTL/RGB इन्टरफेसहरूमा भर पर्छन्। एक रूपान्तरण बोर्डले यस संचार अन्तरलाई पूरा गर्दछ, इन्जिनियरहरूलाई तिनीहरूको नियन्त्रण प्रणालीहरू अपग्रेड गर्दा अवस्थित LCD स्रोतहरू प्रयोग गर्न जारी राख्न अनुमति दिन्छ।
सम्पूर्ण प्रदर्शन प्रणाली प्रतिस्थापनको विपरीत, एक औद्योगिक रूपान्तरण समाधान प्रयोग गरेर विकास लागतहरू उल्लेखनीय रूपमा घटाउन सक्छ, इन्जिनियरिङ चक्रहरू छोटो बनाउन र उपकरण अनुकूलता सुधार गर्न सक्छ। SKY-TDM ले LVDS रूपान्तरण समाधानहरू प्रदान गर्दछ जसले अनुकूलित सर्किट डिजाइन, स्थिर प्रदर्शन, र अनुकूलित इन्टरफेस कन्फिगरेसनहरूको साथ औद्योगिक LCD एकीकरणलाई समर्थन गर्दछ।
औद्योगिक प्रदर्शन प्रणालीहरूलाई प्राय: लामो सेवा जीवनचक्र, स्थिर सञ्चालन, र भरपर्दो अनुकूलता चाहिन्छ। उपकरण अपग्रेड वा उत्पादन विकासको क्रममा, इन्जिनियरहरूले परिस्थितिहरूको सामना गर्न सक्छन् जहाँ नियन्त्रकले LVDS संकेतहरू आउटपुट गर्दछ जबकि चयन गरिएको LCD प्यानलले मात्र TTL इनपुट समर्थन गर्दछ। उचित रूपान्तरण समाधान बिना, निर्माताहरूले हार्डवेयरलाई पुन: डिजाइन गर्न वा महँगो प्रदर्शन मोड्युलहरू प्रतिस्थापन गर्न आवश्यक पर्दछ।
एक पेशेवर LVDS देखि TTL सिग्नल रूपान्तरण बोर्डले विभिन्न प्रदर्शन इन्टरफेसहरू बीच निर्बाध संचार प्रदान गरेर यो समस्या समाधान गर्दछ। यसले कम्पनीहरूलाई अवस्थित LCD सूची कायम राख्न, उपकरण मर्मत दक्षता सुधार गर्न, र एकीकरण प्रक्रियालाई सरल बनाउन सक्षम बनाउँछ।
| चुनौती | परम्परागत समाधान | रूपान्तरण बोर्ड समाधान |
|---|---|---|
| TTL LCD प्यानलको साथ LVDS नियन्त्रक | LCD बदल्नुहोस् वा हार्डवेयर पुन: डिजाइन गर्नुहोस् | LVDS आउटपुटलाई TTL/RGB सिग्नलमा रूपान्तरण गर्नुहोस् |
| लिगेसी उपकरण अपग्रेड | ठूला-ठूला प्रणाली परिमार्जन | अवस्थित प्रदर्शन घटकहरू पुन: प्रयोग गर्नुहोस् |
| अनुकूलित औद्योगिक प्रदर्शन परियोजना | लामो विकास अवधि | लचिलो इन्टरफेस अनुकूलन |
| बहु एलसीडी विशिष्टताहरू | उच्च सूची लागत | अनुकूलित मिल्दो समाधान समर्थन गर्नुहोस् |
उच्च-गुणस्तरको रूपान्तरण बोर्डले संकेत रूपान्तरण मात्र प्राप्त गर्दैन तर माग गरिएको औद्योगिक अवस्थाहरूमा स्थिर सञ्चालन पनि प्रदान गर्नुपर्छ। The main features include:
निरन्तर सञ्चालन आवश्यक औद्योगिक अनुप्रयोगहरूको लागि, विश्वसनीयता विशेष गरी महत्त्वपूर्ण छ। राम्रोसँग डिजाइन गरिएको रूपान्तरण बोर्डले मर्मत आवश्यकताहरू कम गर्दा प्रणाली स्थिरता सुधार गर्न सक्छ।
LVDS रूपान्तरण समाधानको प्रदर्शन इन्टरफेस अनुकूलता, विद्युतीय डिजाइन, र अनुप्रयोग आवश्यकताहरूमा निर्भर गर्दछ। निम्न तालिकाले औद्योगिक LVDS देखि TTL कन्भर्टरको विशिष्ट प्यारामिटरहरू देखाउँछ।
| प्यारामिटर | विशिष्ट विशिष्टता |
|---|---|
| इनपुट इन्टरफेस | LVDS (८-बिट) |
| आउटपुट इन्टरफेस | TTL/RGB 50-pin LCD इन्टरफेस |
| इनपुट भोल्टेज | 5V |
| ब्याकलाइट चालक | एकीकृत एलईडी चालक |
| सिग्नल समायोजन | VCOM समायोजन समर्थित |
| सञ्चालन तापमान | -20°C देखि +70°C |
| अनुकूलन | कनेक्टर, केबल, फर्मवेयर, र इन्टरफेस अनुकूलन उपलब्ध छ |
यी विनिर्देशहरूले बोर्डलाई विभिन्न औद्योगिक प्रदर्शन अनुप्रयोगहरूको लागि उपयुक्त बनाउँदछ जहाँ स्थिर रूपान्तरण र दीर्घकालीन उपलब्धता आवश्यक हुन्छ।
किनभने प्रदर्शन प्रणालीहरू धेरै विशेष वातावरणहरूमा प्रयोग गरिन्छ, इन्टरफेस अनुकूलताले उपकरण डिजाइनमा महत्त्वपूर्ण भूमिका खेल्छ। एक पेशेवर रूपान्तरण बोर्डले धेरै उद्योगहरूलाई समर्थन गर्न सक्छ, जसमा:
विभिन्न डिस्प्ले इन्टरफेसहरू अनुकूलन गर्ने क्षमताले यस प्रविधिलाई OEM निर्माताहरू र प्रणाली एकीकरणकर्ताहरूका लागि मूल्यवान बनाउँछ जसलाई भरपर्दो र स्केलेबल प्रदर्शन समाधानहरू चाहिन्छ।
TTL सिग्नल रूपान्तरण बोर्डमा सही LVDS छनोट गर्न प्रदर्शन विशिष्टताहरू, प्रणाली वास्तुकला, र अनुप्रयोग वातावरणको सावधानीपूर्वक विचार गर्न आवश्यक छ। एक उपयुक्त कन्भर्टरले विद्युतीय इन्टरफेस मात्र होइन तर लक्ष्य एलसीडी प्यानलको रिजोल्युसन, समय आवश्यकताहरू, र सञ्चालन सर्तहरू पनि मिल्नुपर्छ।
रूपान्तरण समाधान चयन गर्नु अघि, इन्जिनियरहरूले धेरै महत्त्वपूर्ण कारकहरू मूल्याङ्कन गर्नुपर्छ:
एक अनुभवी डिस्प्ले समाधान प्रदायकसँग काम गर्दा अनुकूलता जोखिमहरू कम गर्न र उत्पादन विकासलाई गति दिन सक्छ। व्यावसायिक आपूर्तिकर्ताहरूले सामान्यतया प्राविधिक मूल्याङ्कन, ईन्जिनियरिङ् समर्थन, र विशेष अनुप्रयोग आवश्यकताहरूको आधारमा अनुकूलित इन्टरफेस समाधानहरू प्रदान गर्छन्।
एक व्यावसायिक प्रदर्शन प्रविधि प्रदायकको रूपमा, SKY-TDM औद्योगिक र व्यावसायिक प्रदर्शन अनुप्रयोगहरूको लागि भरपर्दो इन्टरफेस समाधानहरू प्रदान गर्नमा केन्द्रित छ। कम्पनीले बुझ्छ कि विभिन्न उद्योगहरूलाई अनुकूलता, स्थिरता, र अनुकूलनको विभिन्न स्तरहरू आवश्यक पर्दछ।
SKY-TDM को डिस्प्ले समाधानहरू व्यावहारिक इन्जिनियरिङ अनुभवको साथ विकसित गरिएको छ, जसले ग्राहकहरूलाई LCD इन्टरफेस रूपान्तरण, प्रणाली अपग्रेडहरू, र अनुकूलित प्रदर्शन एकीकरणसँग सम्बन्धित चुनौतीहरू पार गर्न मद्दत गर्दछ। LVDS देखि TTL सिग्नल रूपान्तरण बोर्डलाई विभिन्न इम्बेडेड प्रणालीहरूको लागि स्थिर संकेत प्रशोधन, लचिलो अनुप्रयोग अनुकूलता, र कुशल एकीकरण प्रदान गर्न डिजाइन गरिएको हो।
अनुभवी आपूर्तिकर्ता छनोट गर्ने फाइदाहरू समावेश छन्:
| फाइदा | ग्राहकहरूको लागि मूल्य |
|---|---|
| व्यावसायिक प्रदर्शन अनुभव | LCD इन्टरफेस आवश्यकताहरू र औद्योगिक अनुप्रयोगहरूको राम्रो बुझाइ |
| अनुकूलन क्षमता | विभिन्न LCD प्यानलहरू, कनेक्टरहरू, केबलहरू, र परियोजना विशिष्टताहरूलाई समर्थन गर्दछ |
| भरपर्दो ईन्जिनियरिङ् समर्थन | ग्राहकहरूलाई अनुकूलता र एकीकरण समस्याहरू कुशलतापूर्वक समाधान गर्न मद्दत गर्दछ |
| गुणस्तर उन्मुख उत्पादन | दीर्घकालीन औद्योगिक सञ्चालनको लागि उत्पादन स्थिरता सुधार गर्दछ |
औद्योगिक उपकरणहरू, इम्बेडेड उत्पादनहरू, वा अनुकूलित टर्मिनलहरू विकास गर्ने कम्पनीहरूका लागि, एक भरपर्दो रूपान्तरण समाधान आपूर्तिकर्ता छनोटले परियोजना दक्षता सुधार गर्न र अनावश्यक पुन: डिजाइन लागतहरू घटाउन सक्छ। व्यावसायिक बारेमा थप जानकारीऔद्योगिक प्रदर्शन समाधानइन्जिनियरहरूलाई उपलब्ध प्रविधिहरू र एकीकरण विकल्पहरू बुझ्न मद्दत गर्न सक्छ।
बौद्धिक निर्माण, IoT उपकरणहरू, र स्वचालन प्रणालीहरूको निरन्तर वृद्धिको साथ, प्रदर्शन इन्टरफेसहरू बढ्दो रूपमा विविध हुँदै गइरहेका छन्। यद्यपि नयाँ डिस्प्ले टेक्नोलोजीहरू उदाउँन जारी छन्, धेरै औद्योगिक उपकरणहरूलाई अझै पनि अवस्थित LCD मोड्युलहरूसँग उपयुक्तता चाहिन्छ किनभने लामो उत्पादन जीवनचक्रको कारण।
इन्टरफेस रूपान्तरण टेक्नोलोजीले औद्योगिक प्रदर्शन अपग्रेडहरूमा महत्त्वपूर्ण भूमिका खेल्न जारी राख्नेछ। पूर्ण हार्डवेयर प्रणालीहरू प्रतिस्थापन गर्नुको सट्टा, निर्माताहरूले उपकरणको आयु विस्तार गर्न र प्रणाली लचिलोपन सुधार गर्न उन्नत रूपान्तरण समाधानहरू प्रयोग गर्न सक्छन्।
भविष्यको LVDS रूपान्तरण उत्पादनहरूमा ध्यान केन्द्रित हुने अपेक्षा गरिएको छ:
यी सुधारहरूले निर्माताहरूलाई स्मार्ट, अधिक कुशल, र थप दिगो प्रदर्शन प्रणालीहरू निर्माण गर्न मद्दत गर्नेछ।
LVDS देखि TTL सिग्नल रूपान्तरण बोर्डले LVDS भिन्नता डिस्प्ले संकेतहरूलाई TTL/RGB समानान्तर संकेतहरूमा रूपान्तरण गर्दछ, विभिन्न इन्टरफेस मानकहरूसँग LCD प्यानलहरूलाई अवस्थित नियन्त्रकहरू वा इम्बेडेड प्रणालीहरूसँग काम गर्न अनुमति दिन्छ।
हो। धेरै औद्योगिक रूपान्तरण बोर्डहरू एलसीडी विनिर्देशहरू अनुसार अनुकूलित गर्न सकिन्छ, रिजोलुसन, कनेक्टर प्रकार, समय प्यारामिटरहरू, र पावर आवश्यकताहरू सहित। स्थापना गर्नु अघि उचित मिलान आवश्यक छ।
तिनीहरू व्यापक रूपमा औद्योगिक स्वचालन उपकरणहरू, चिकित्सा उपकरणहरू, यातायात प्रणालीहरू, इम्बेडेड टर्मिनलहरू, किओस्कहरू, र विश्वसनीय LCD इन्टरफेस रूपान्तरण आवश्यक अन्य अनुप्रयोगहरूमा प्रयोग गरिन्छ।
रूपान्तरण बोर्ड प्रयोग गर्नाले हार्डवेयर प्रतिस्थापन लागत घटाउँछ, विकास समय छोटो बनाउँछ, र निर्माताहरूलाई तिनीहरूको नियन्त्रण प्रणाली अपग्रेड गर्दा अवस्थित LCD स्रोतहरू प्रयोग जारी राख्न अनुमति दिन्छ।
इन्जिनियरहरूले LCD मोडेल जानकारी, इन्टरफेस प्रकार, रिजोल्युसन, इनपुट सिग्नल ढाँचा, भोल्टेज आवश्यकताहरू, र कनेक्टर विवरणहरू प्रदान गर्नुपर्छ। एक पेशेवर आपूर्तिकर्ताले अनुकूलता मूल्याङ्कन गर्न र उपयुक्त समाधान सिफारिस गर्न सक्छ।
TTL सिग्नल रूपान्तरण बोर्डमा भरपर्दो LVDS औद्योगिक र एम्बेडेड अनुप्रयोगहरूमा प्रदर्शन इन्टरफेस अनुकूलता चुनौतीहरू समाधान गर्नको लागि एक प्रभावकारी समाधान हो। विभिन्न सिग्नल ढाँचाहरू रूपान्तरण गरेर, यसले निर्माताहरूलाई लचिलो LCD एकीकरण प्राप्त गर्न, पुन: डिजाइन लागत घटाउन, र प्रणालीको विश्वसनीयता सुधार गर्न अनुमति दिन्छ। व्यावसायिक ईन्जिनियरिङ् समर्थन र अनुकूलित प्रदर्शन समाधानहरूको साथ, SKY-TDM ले ग्राहकहरूलाई विभिन्न उद्योगहरूको लागि कुशल र स्थिर प्रदर्शन प्रणालीहरू विकास गर्न मद्दत गर्दछ। यदि तपाईंलाई सही रूपान्तरण समाधान चयन गर्न वा अनुकूलित प्रदर्शन अनुप्रयोग विकास गर्न मद्दत चाहिन्छ भने, कृपयाहामीलाई सम्पर्क गर्नुहोस्व्यावसायिक समर्थन र प्राविधिक परामर्शको लागि।
