लेख सारांश:औद्योगिक प्रदर्शन प्रणालीहरू विकसित हुँदा, इन्जिनियरहरूले प्रायः व्यावहारिक चुनौती सामना गर्छन्: TFT LCD प्यानलहरूसँग आधुनिक LVDS सिग्नल स्रोतहरू जडान गर्ने जुन अझै पनि TTL/RGB इन्टरफेसहरूमा निर्भर हुन्छ। दLVDS लाई TTL सिग्नल रूपान्तरण बोर्डबाटSKY-TDMयी दुई प्रदर्शन प्रविधिहरू बीच एक व्यावहारिक पुल प्रदान गर्दछ, उपकरण निर्माताहरूलाई पुन: डिजाइन लागत, विकास समय, र एकीकरण जटिलता घटाउँदै अवस्थित LCD प्यानलहरू पुन: प्रयोग गर्न मद्दत गर्दछ। औद्योगिक-ग्रेड पीसीबी डिजाइन, स्थिर संकेत प्रसारण, एकीकृत एलईडी ब्याकलाइट ड्राइभिङ, समायोज्य VCOM, र अनुकूलन समर्थनको साथ, यस प्रकारको रूपान्तरण बोर्ड औद्योगिक HMIs, चिकित्सा उपकरणहरू, इम्बेडेड प्रणालीहरू, यातायात उपकरणहरू, र अन्य प्रदर्शन अनुप्रयोगहरूको लागि उपयुक्त छ।

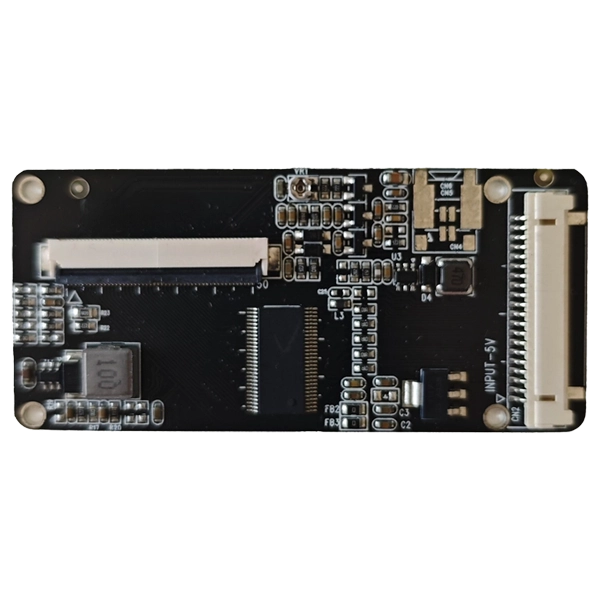

एLVDS लाई TTL सिग्नल रूपान्तरण बोर्डएक डिस्प्ले इन्टरफेस सर्किट हो जुन LVDS भिन्नता डिस्प्ले संकेतहरूलाई मिल्दो TFT LCD प्यानलहरू द्वारा आवश्यक TTL/RGB समानान्तर संकेतहरूमा रूपान्तरण गर्न डिजाइन गरिएको हो। यो प्रकार्य विशेष गरी महत्त्वपूर्ण हुन्छ जब एक औद्योगिक कम्प्युटर, इम्बेडेड नियन्त्रक, वा प्रदर्शन स्रोतले LVDS आउटपुट प्रदान गर्दछ जबकि चयन गरिएको LCD प्यानलले TTL/RGB इन्टरफेस प्रयोग गर्दछ।
अन्यथा उपयुक्त LCD प्यानल बदल्नु वा सम्पूर्ण नियन्त्रण प्रणालीलाई पुन: डिजाइन गर्नुको सट्टा, इन्जिनियरहरूले संकेत स्रोत र प्रदर्शन बीचको रूपान्तरण बोर्ड परिचय गर्न सक्छन्। यो दृष्टिकोण लेगेसी उपकरण अपग्रेडहरू, अनुकूलित औद्योगिक प्रदर्शनहरू, र अवस्थित LCD सूची प्रयोगमा रहन आवश्यक पर्ने परियोजनाहरूको लागि विशेष रूपमा मूल्यवान हुन सक्छ।
SKY-TDM को समाधान औद्योगिक प्रदर्शन एकीकरण वरिपरि डिजाइन गरिएको छ। मानक कन्फिगरेसनले समर्थन गर्दछ8-बिट LVDS इनपुटर ए50-पिन TTL/RGB LCD आउटपुट, 5V इनपुट आपूर्ति, एकीकृत एलईडी ड्राइभर, VCOM समायोजन, र सञ्चालन तापमान दायराको साथ।-20°C देखि +70°C.
डिस्प्ले इन्टरफेसहरू सधैं आदानप्रदानयोग्य हुँदैनन्। LVDS र TTL/RGB ले छवि डेटा प्रसारण गर्ने विभिन्न विधिहरू प्रयोग गर्दछ, यसको मतलब स्रोत र LCD प्यानलले फरक इन्टरफेस आर्किटेक्चरहरू प्रयोग गर्दा प्रत्यक्ष जडान सामान्यतया सम्भव हुँदैन।
यसले OEM उपकरण निर्माताहरूको लागि धेरै चुनौतीहरू सिर्जना गर्दछ:
राम्रोसँग ईन्जिनियर गरिएको रूपान्तरण बोर्डले बाँकी प्रदर्शन संरचनालाई अपेक्षाकृत अपरिवर्तित राख्दा इन्टरफेस बेमेललाई सम्बोधन गर्दछ। लिगेसी उपकरण अपग्रेड गर्ने निर्माताहरूका लागि, यसले पूर्ण प्रदर्शन प्रणालीलाई पुन: डिजाइन गर्नु भन्दा बढी प्रभावकारी मार्ग प्रदान गर्न सक्छ।
सिग्नल अखण्डता प्रदर्शन रूपान्तरणमा सबैभन्दा महत्त्वपूर्ण कारकहरू मध्ये एक हो। अप्टिमाइज्ड डिफरेंशियल राउटिङले सिग्नल विरूपण कम गर्न मद्दत गर्दछ र LVDS स्रोत र रूपान्तरण सर्किटरी बीच स्थिर छवि प्रसारणलाई समर्थन गर्दछ।
औद्योगिक उपकरणहरू प्रायः मोटरहरू, स्विचिङ पावर आपूर्तिहरू, सञ्चार उपकरणहरू, र विद्युत चुम्बकीय हस्तक्षेपका अन्य स्रोतहरूसँगै सञ्चालन हुन्छन्। एक सावधानीपूर्वक डिजाइन गरिएको PCB लेआउट र पावर आर्किटेक्चरले अनावश्यक हस्तक्षेप कम गर्न र समग्र प्रणाली स्थिरता सुधार गर्न मद्दत गर्न सक्छ।
बोर्डले मिल्दो TFT प्यानलहरूको लागि TTL/RGB 50-पिन LCD इन्टरफेस प्रदान गर्दछ। इन्टरफेसले RGB डेटा, सिंक्रोनाइजेसन संकेतहरू, घडी, पावर-सम्बन्धित संकेतहरू, VCOM, रिसेट, र अन्य प्रदर्शन नियन्त्रण जडानहरू समावेश गर्दछ।
एक एकीकृत एलईडी ब्याकलाइट चालकले समग्र प्रदर्शन वास्तुकलालाई सरल बनाउन मद्दत गर्दछ। धेरै स्वतन्त्र सर्किटहरू सोर्स गर्नुको सट्टा, उपकरण निर्माताहरूले रूपान्तरण र ब्याकलाइट प्रकार्यहरूलाई थप कम्प्याक्ट प्रदर्शन समाधानमा एकीकृत गर्न सक्छन्।
विभिन्न LCD प्यानलहरूसँग बोर्ड मिलाउँदा VCOM समायोजनले थप लचिलोपन प्रदान गर्दछ। ईन्जिनियरहरूले चयन गरिएको प्यानलको लागि उपयुक्त छवि प्रदर्शन प्राप्त गर्न मद्दतको लागि प्रदर्शन कन्फिगरेसनलाई राम्रो-ट्यून गर्न सक्छन्।
प्रदर्शन एकीकरण परियोजनाहरूलाई प्राय: अनुकूलित जडानहरू, पिन परिभाषाहरू, केबल लम्बाइहरू, माउन्ट गर्ने स्थानहरू, फर्मवेयर कन्फिगरेसनहरू, वा LCD समय प्यारामिटरहरू आवश्यक पर्दछ। यी तत्वहरू अनुकूलन गर्न सक्षम रूपान्तरण बोर्ड निर्माताले OEM ग्राहकहरूको लागि एकीकरण कार्यलाई उल्लेखनीय रूपमा कम गर्न सक्छ।
निम्न तालिकाले SKY-TDM को विशिष्ट कन्फिगरेसनलाई संक्षेप गर्दछLVDS लाई TTL सिग्नल रूपान्तरण बोर्ड। वास्तविक विशिष्टताहरू चयन गरिएको एलसीडी प्यानल र अनुकूलित परियोजना आवश्यकताहरू अनुसार फरक हुन सक्छ।
| वस्तु | विशिष्ट विशिष्टता |
|---|---|
| इनपुट इन्टरफेस | LVDS, 8-बिट |
| एलसीडी आउटपुट इन्टरफेस | TTL/RGB, ५०-पिन |
| इनपुट भोल्टेज | 5V |
| ब्याकलाइट चालक | एकीकृत एलईडी चालक |
| VCOM समायोजन | समर्थित |
| सञ्चालन तापमान | -20°C देखि +70°C |
| अनुकूलन डिजाइन | समर्थित |
| विशिष्ट LVDS कनेक्टर | HRS DF14-20 / DF19-20 इन्टरफेस |
| LCD कनेक्टर | TTL FFC 50-पिन |
ईन्जिनियरिङ् परियोजनाहरूको लागि, इन्टरफेस विशिष्टता सधैं सही LCD प्यानल डाटाशीट विरुद्ध जाँच गर्नुपर्छ। केवल पिन गणनाले अनुकूलताको ग्यारेन्टी गर्दैन किनभने संकेत परिभाषाहरू, भोल्टेज आवश्यकताहरू, समय, अभिमुखीकरण, र कनेक्टर असाइनमेन्टहरू प्यानलहरू बीच फरक हुन सक्छन्।
LVDS-to-TTL रूपान्तरणको लचिलोपनले यस प्रविधिलाई विभिन्न औद्योगिक र इम्बेडेड प्रदर्शन परियोजनाहरूमा उपयोगी बनाउँछ।
उदाहरणका लागि, एक उपकरण निर्मातासँग प्रमाणित 50-पिन TTL LCD प्यानल पहिले नै स्थापित मेसिनमा एकीकृत हुन सक्छ। यदि प्रतिस्थापन नियन्त्रकले TTL/RGB को सट्टा LVDS लाई आउटपुट गर्छ भने, एक रूपान्तरण बोर्डले सम्पूर्ण डिस्प्ले असेम्बली प्रतिस्थापन गर्न निर्मातालाई आवश्यक नभई इन्टरफेस ब्रिज प्रदान गर्न सक्छ।
रूपान्तरण बोर्ड चयन गर्नाले चाहिने कनेक्टर प्रकारको सट्टा LCD प्यानलबाट सुरु गर्नुपर्छ। ईन्जिनियरहरूले अर्डर राख्नु अघि प्यानल इन्टरफेसको पूर्ण जानकारी सङ्कलन गर्नुपर्छ।
स्रोतले एकल-च्यानल वा दोहोरो-च्यानल LVDS, बिट गहिराइ, संकेत समय, भोल्टेज आवश्यकताहरू, र कनेक्टर कन्फिगरेसन प्रदान गर्दछ कि जाँच गर्नुहोस्। SKY-TDM को मानक समाधानले एकल-च्यानल 8-बिट LVDS इनपुट समर्थन गर्दछ, जबकि अनुकूलित डिजाइनहरू विभिन्न आवश्यकताहरूको लागि मूल्याङ्कन गर्न सकिन्छ।
एक 50-पिन TTL कनेक्टरले प्रत्येक LCD ले समान पिनआउट प्रयोग गर्छ भन्ने होइन। RGB डेटा, HSYNC, VSYNC, DE, DCLK, VCOM, पावर, ब्याकलाइट, र नियन्त्रण संकेतहरूलाई रूपान्तरण बोर्ड परिभाषासँग सावधानीपूर्वक तुलना गर्नुपर्छ।
LCD रिजोल्युसन, पिक्सेल घडी, तेर्सो समय, ठाडो समय, र सिंक्रोनाइजेसन आवश्यकताहरू बोर्ड कन्फिगरेसनसँग मेल खानुपर्छ। विभिन्न LCD मोडेलहरूको लागि फर्मवेयर वा हार्डवेयर समायोजन आवश्यक हुन सक्छ।
जडानको स्थिति, केबल लम्बाइ, PCB आयामहरू, माउन्टिंग प्वालहरू, र उपलब्ध स्थापना ठाउँ चयन चरणको समयमा विचार गर्नुपर्छ। एक कम्प्याक्ट अनुकूलित पीसीबी प्रतिबन्धित आन्तरिक ठाउँ संग उपकरण मा एकीकरण सरल बनाउन सक्छ।
औद्योगिक परियोजनाहरूको लागि, प्रारम्भिक नमूना खरीद निर्णयको एक भाग मात्र हो। खरिदकर्ताहरूले ईन्जिनियरिङ् समर्थन, अनुकूलन क्षमताहरू, गुणस्तर नियन्त्रण, नमूना परीक्षण, उत्पादन क्षमता, र दीर्घकालीन उत्पादन उपलब्धता पनि मूल्याङ्कन गर्नुपर्छ।
औद्योगिक खरीददारहरूको लागि, रूपान्तरण बोर्डको मूल्य आधारभूत संकेत रूपान्तरणभन्दा बाहिर जान्छ। SKY-TDM ले उत्पादन मार्फत अनुकूलता मूल्याङ्कनबाट OEM र ODM परियोजनाहरूलाई समर्थन गर्दै, फराकिलो औद्योगिक प्रदर्शन एकीकरण सेवाको भागको रूपमा यसको समाधान राख्छ।
मुख्य फाइदाहरू समावेश छन्:
यो एक-स्टप दृष्टिकोण OEM निर्माताहरूका लागि विशेष रूपमा उपयोगी हुन सक्छ जसलाई सामान्य विकास बोर्डको सट्टा एक विशिष्ट LCD मा मिल्दो रूपान्तरण बोर्ड चाहिन्छ। परियोजनाको सुरुमा एलसीडी मोडेल, इन्टरफेस परिभाषा, रिजोल्युसन, कनेक्टर, र मेकानिकल आवश्यकताहरू पुष्टि गरेर, इन्जिनियरहरूले ठूलो उत्पादन अघि अनुकूलता जोखिमहरू कम गर्न सक्छन्।
मानक समाधान 50-पिन TTL/RGB इन्टरफेस प्रयोग गरी उपयुक्त TFT LCD प्यानलहरूको लागि डिजाइन गरिएको हो। सटीक अनुकूलता LCD को पिन परिभाषा, समय, रिजोल्युशन, भोल्टेज, र अन्य बिजुली आवश्यकताहरूमा निर्भर गर्दछ।
हो। OEM र ODM परियोजनाहरूको लागि, कनेक्टर प्रकारहरू, पिन असाइनमेन्टहरू, केबल लम्बाइहरू, र इन्टरफेस परिभाषाहरू लक्षित LCD र उपकरण संरचना अनुसार अनुकूलित गर्न सकिन्छ।
हो। विभिन्न LCD रिजोलुसनहरू र समय आवश्यकताहरू सम्बन्धित हार्डवेयर वा फर्मवेयर कन्फिगरेसनहरूको लागि मूल्याङ्कन गर्न सकिन्छ। इन्जिनियरहरूले अनुकूलता मूल्याङ्कनको लागि सही LCD मोडेल वा डाटाशीट प्रदान गर्नुपर्छ।
हो। बोर्ड औद्योगिक प्रदर्शन एकीकरणको लागि डिजाइन गरिएको हो र -20°C देखि +70°C को सञ्चालन तापमान दायरा समर्थन गर्दछ। यसको PCB लेआउट, पावर डिजाइन, र सिग्नल आर्किटेक्चर माग गरिएका अनुप्रयोगहरूमा स्थिर सञ्चालनको लागि अनुकूलित छन्।
हो। मिल्दो केबल असेंबलीहरू प्रदान गर्न सकिन्छ, LVDS केबलहरू, ब्याकलाइट केबलहरू, पावर केबलहरू, र आवश्यकता अनुसार अनुकूलित हार्नेसहरू सहित।
मानक संस्करणले एकल-च्यानल 8-बिट LVDS इनपुट समर्थन गर्दछ। लक्षित LCD को समय र इन्टरफेस विशिष्टता अनुसार अनुकूलित बोर्ड विकासको लागि दोहोरो च्यानल LVDS आवश्यकताहरू मूल्याङ्कन गर्न सकिन्छ।
हो। औद्योगिक परियोजनाहरूको लागि नमूना मूल्याङ्कन दृढतापूर्वक सिफारिस गरिन्छ। वास्तविक LCD प्यानल र प्रणाली नियन्त्रक संग रूपान्तरण बोर्ड परीक्षण संकेत अनुकूलता, छवि गुणस्तर, समय, ब्याकलाइट सञ्चालन, र भोल्युम उत्पादन अघि मेकानिकल एकीकरण प्रमाणित गर्न सक्छ।
एLVDS लाई TTL सिग्नल रूपान्तरण बोर्डआधुनिक LVDS-आधारित प्रणालीहरूले अवस्थित TTL/RGB TFT LCD प्यानलहरूसँग काम गर्न आवश्यक हुँदा एक प्रभावकारी समाधान हुन सक्छ। स्थिर संकेत रूपान्तरण, औद्योगिक-उन्मुख PCB डिजाइन, एकीकृत ब्याकलाइट ड्राइभिङ, VCOM समायोजन, र अनुकूलन क्षमताहरू संयोजन गरेर, यसले OEM लाई अवस्थित LCD हार्डवेयरको उपयोगिता विस्तार गर्दा प्रदर्शन एकीकरणलाई सरल बनाउन मद्दत गर्न सक्छ। अनुकूलित इन्टरफेसहरू, LCD अनुकूलता मूल्याङ्कन, केबल मिलान, वा उत्पादन समर्थन आवश्यक पर्ने परियोजनाहरूका लागि, अनुभवी औद्योगिक प्रदर्शन साझेदार छनोटले प्रोटोटाइपबाट ठूलो उत्पादनमा संक्रमणलाई अझ प्रभावकारी बनाउन सक्छ। यदि तपाइँ अनुकूलित को लागी एक विश्वसनीय चीन निर्माता र आपूर्तिकर्ता खोज्दै हुनुहुन्छLVDS लाई TTL सिग्नल रूपान्तरण बोर्ड, हामीलाई सम्पर्क गर्नुहोस्तपाईंको LCD मोडेल, इन्टरफेस परिभाषा, रिजोल्युसन, र प्रणाली आवश्यकताहरू SKY-TDM ईन्जिनियरिङ् टोलीसँग उपयुक्त समाधान छलफल गर्न।
