पारदर्शी सतह भन्दा धेरै टच प्यानलहरू। यसको आन्तरिक संरचना, प्रवाहकीय सामग्री, निर्माण परिशुद्धता, र विद्युतीय डिजाइन सबैले यो वास्तविक-विश्व अनुप्रयोगहरूमा भरपर्दो र स्थिर रूपमा सञ्चालन गर्न सक्छ कि भनेर निर्धारण गर्दछ।
औद्योगिक उपकरण निर्माताहरूका लागि, सही औद्योगिक टच प्यानल चयन गर्दा स्क्रिन साइज वा इन्टरफेसहरू तुलना गर्नुभन्दा धेरै टाढा जान्छ। जटिल वातावरणमा स्थिर सञ्चालन सुनिश्चित गर्न, कार्य सिद्धान्तहरू, निर्माण प्रक्रियाहरू, र टच प्यानलको संरचनात्मक डिजाइनले उत्पादनको स्थायित्व, शुद्धता र दीर्घकालीन परिचालन स्थिरतालाई कसरी प्रभाव पार्छ भनेर बुझ्न आवश्यक छ।
SKY-TDMमुख्यतया औद्योगिक नियन्त्रण प्रणाली, चिकित्सा उपकरण, अटोमोटिभ इलेक्ट्रोनिक्स, सेल्फ-सर्भिस किओस्क, र भरपर्दो मानव-मेसिन अन्तरक्रिया आवश्यक पर्ने अन्य अनुप्रयोगहरूको लागि अनुकूलित टच प्यानल समाधानहरू प्रदान गर्दछ।
हाम्रो उत्पादन पोर्टफोलियोमा प्रोजेक्टेड क्यापेसिटिव (PCAP) टच प्यानलहरू, साथै 4-तार, 5-तार, र 8-तार प्रतिरोधी टच प्यानलहरू समावेश छन्। प्रत्येक टेक्नोलोजीले आफ्नै अद्वितीय कार्य सिद्धान्तहरू, संरचनात्मक डिजाइनहरू, र निर्माण प्रक्रियाहरू प्रस्तुत गर्दछ, तिनीहरूलाई फरक अनुप्रयोग क्षेत्रहरूको लागि उपयुक्त बनाउँदै।
PCAP (प्रोजेक्टेड क्यापेसिटिव) टच प्यानलहरूले विद्युतीय क्षेत्रमा परिवर्तनहरू पत्ता लगाएर सटीक टच नियन्त्रण प्राप्त गर्छन्, जबकि प्रतिरोधी टच प्यानलहरूले प्रवाहकीय तहहरू बीचको शारीरिक सम्पर्कको कारणले विद्युतीय संकेत भिन्नताहरू पत्ता लगाएर यो प्राप्त गर्छन्।
यद्यपि दुबै प्रविधिहरूले प्रयोगकर्ताहरूलाई डिस्प्लेसँग प्रत्यक्ष अन्तरक्रिया गर्न अनुमति दिन्छ, तिनीहरू सामग्री, इलेक्ट्रोड कन्फिगरेसनहरू, र विधानसभा प्रक्रियाहरूको सन्दर्भमा महत्त्वपूर्ण रूपमा भिन्न हुन्छन्।

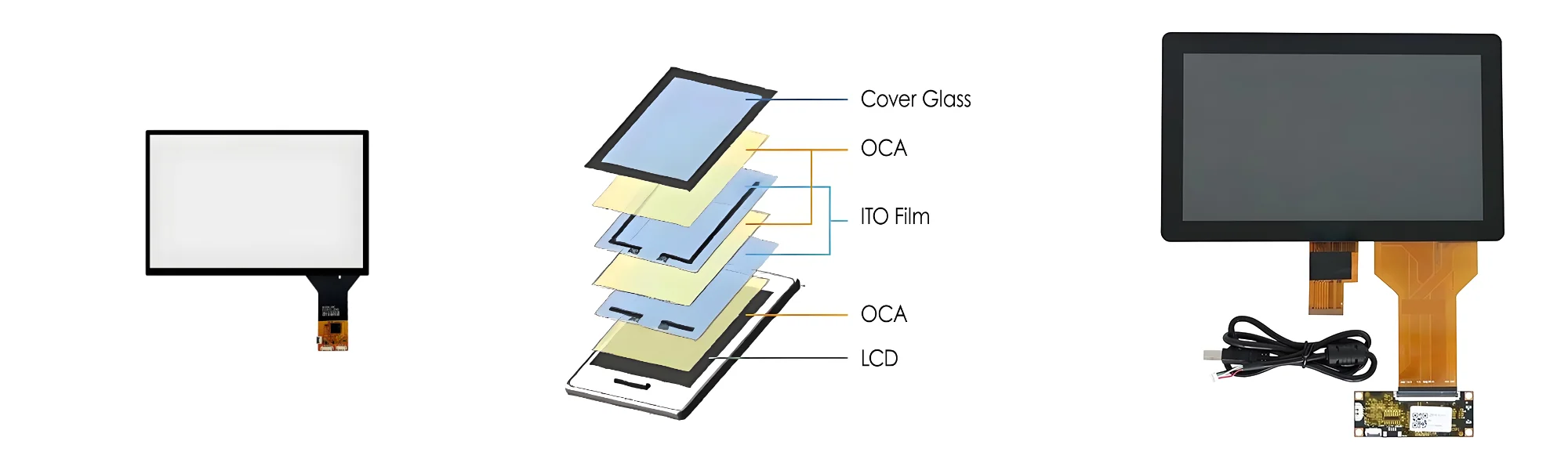

PCAP टच प्यानलको संरचनामा निम्न अवयवहरू हुन्छन्:
● कभर गिलास वा अन्य उपयुक्त कभर सतह घटकहरू
● पारदर्शी प्रवाहकीय इलेक्ट्रोड तहहरू
● इन्सुलेट र समर्थन सामग्री (जस्तै, OCA, SCA)
● लचिलो मुद्रित सर्किट (FPC)
● टच स्क्रिन नियन्त्रक बोर्ड
प्रत्येक कन्फिगरेसनले अप्टिकल कार्यसम्पादन, मेकानिकल गुणहरू, मोटाई, र लागतको बीचमा फरक-फरक व्यापार-अफहरू प्रदान गर्दछ, तिनीहरूलाई विभिन्न अनुप्रयोग परिदृश्यहरूमा अनुकूलनीय बनाउँदै।

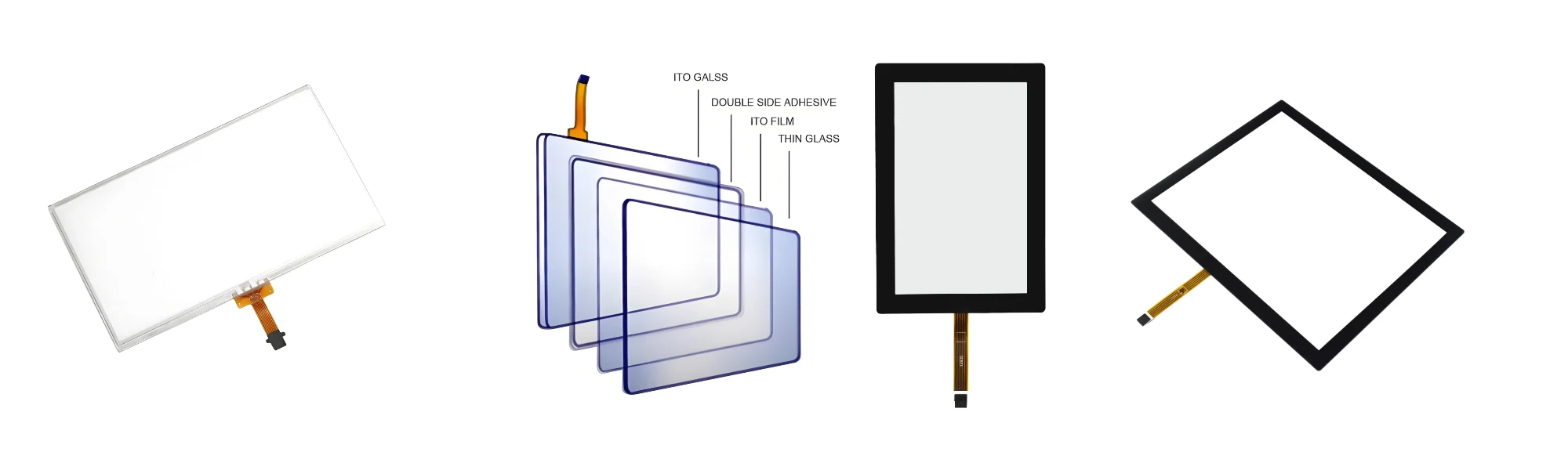

प्रतिरोधी टच प्यानलको संरचनामा सामान्यतया माइक्रोस्कोपिक इन्सुलेट स्पेसर डटहरूद्वारा छुट्याइएका दुई प्रवाहकीय तहहरू हुन्छन्।
माथिल्लो तह सामान्यतया पारदर्शी प्रवाहकीय सामग्रीको साथ लेपित एक लचिलो फिल्म हो, जबकि तल्लो तह गिलास वा प्रवाहकीय कोटिंगको साथ अर्को सब्सट्रेट हो।
जब प्रयोगकर्ताले स्क्रिनको सतह थिच्छ, माथिल्लो तह तलको प्रवाहकीय तहसँग सम्पर्क गर्न विकृत हुन्छ। नियन्त्रकले त्यसपछि सही टच स्थान निर्धारण गर्न नतिजा विद्युतीय संकेतहरू मापन गर्दछ।
विशिष्ट डिजाइन आवश्यकताहरूमा निर्भर गर्दै, यसले सुरक्षात्मक कोटिंग्स, किनारा टेपहरू, लचिलो केबलहरू, र मेकानिकल समर्थन घटकहरू पनि समावेश गर्न सक्छ।
यो दबाब-आधारित कार्य सिद्धान्तले प्रतिरोधी टच स्क्रिनहरूलाई खाली-हात सञ्चालनलाई समर्थन गर्न मात्र अनुमति दिँदैन तर तिनीहरूलाई ग्लोभड सञ्चालन र उपयुक्त स्टाइलस वा कडा वस्तुहरूको प्रयोगसँग उपयुक्त बनाउँछ।
PCAP क्यापेसिटिव टच प्यानलहरू निर्माण गर्न प्रवाहकीय ट्रेसहरू, अप्टिकल सतहहरू, पङ्क्तिबद्ध सटीकता, र विद्युतीय जडानहरूमा सटीक नियन्त्रण चाहिन्छ।
यद्यपि निर्माण प्रक्रिया सेन्सर सामग्री र संरचनात्मक डिजाइनको आधारमा भिन्न हुन्छ, मुख्य उत्पादन चरणहरूमा सामान्यतया निम्न चरणहरू समावेश हुन्छन्।
निर्माण प्रक्रियामा कभर गिलास, सेन्सर सब्सट्रेटहरू, पारदर्शी प्रवाहकीय सामग्रीहरू, लचिलो मुद्रित सर्किटहरू (FPC), टाँस्ने टेपहरू, र अन्य घटकहरूको निरीक्षण समावेश छ। सामग्रीको गुणस्तरले अप्टिकल स्पष्टता, विद्युतीय कार्यसम्पादन, ल्यामिनेशन विश्वसनीयता, र अन्तिम उत्पादनको मेकानिकल बललाई प्रत्यक्ष असर गर्छ। औद्योगिक परियोजनाहरूको लागि, सामग्रीको चयन उपकरणको सञ्चालन वातावरण र मेकानिकल आवश्यकताहरूको आधारमा निर्धारण गरिन्छ।
डिजाइन आवश्यकताहरूमा निर्भर गर्दै, कभर गिलासले काट्ने, किनारा पीसने, ड्रिलिंग, पालिश गर्ने, र रासायनिक सुदृढीकरण जस्ता प्रक्रियाहरू पार गर्दछ। अनुकूलन रेशम-स्क्रिन गरिएको बोर्डरहरू, लोगोहरू, सजावटी ढाँचाहरू, र माउन्टिंग सुविधाहरू पनि लागू गर्न सकिन्छ। छानिएको सामग्री र डिजाइनको अनुकूलताको अधीनमा, सतह उपचारहरू जस्तै एन्टि-ग्लेयर (एजी), एन्टि-रिफ्लेक्शन (एआर), एन्टी-फिंगरप्रिन्ट (एएफ), र एन्टि-स्मज कोटिंगहरू लागू गर्न सकिन्छ। यी उपचारहरूले टच स्क्रिनलाई विभिन्न प्रकाश अवस्थाहरू, सरसफाइ प्रक्रियाहरू, र सौन्दर्य आवश्यकताहरू अनुकूल गर्न मद्दत गर्दछ।
क्यापेसिटिव सेन्सरहरूले क्यापेसिटन्स परिवर्तनहरू पत्ता लगाउन विशिष्ट एरेहरूमा व्यवस्थित पारदर्शी प्रवाहकीय इलेक्ट्रोडहरू समावेश गर्दछ। इलेक्ट्रोड ट्रेस ढाँचाहरू र मार्ग डिजाइनहरूले टच संकेतहरू कसरी पत्ता लगाउँछन् र नियन्त्रकमा प्रसारित हुन्छन् भनेर निर्धारण गर्दछ।
सेन्सर प्रविधिमा निर्भर गर्दै, निर्माण प्रक्रियामा फोटोलिथोग्राफी नक्काशी, लेजर प्रशोधन, मुद्रण, वा अन्य उपयुक्त विधिहरू समावेश हुन सक्छ। उत्पादन परिशुद्धता महत्वपूर्ण छ, किनकि प्रवाहकीय ट्रेसहरूमा दोषहरूले स्पर्श प्रदर्शन र उत्पादन स्थिरतालाई नकारात्मक रूपमा असर गर्न सक्छ।
सेन्सरलाई FPC मार्फत टच कन्ट्रोलरमा विद्युतीय रूपमा जडान गरिएको हुनुपर्छ। बन्धन प्रक्रियालाई सटीक पङ्क्तिबद्धता र नियन्त्रण प्रशोधन अवस्थाहरू चाहिन्छ। भरपर्दो बिजुली जडानहरूले जडान विफलताहरूलाई कम गर्न र सेन्सर र नियन्त्रक बीच स्थिर संचार सुनिश्चित गर्न मद्दत गर्दछ।
कभर गिलास र सेन्सर उपयुक्त पारदर्शी टाँसेको प्रयोग गरेर ल्यामिनेट गरिएको छ। ल्यामिनेशन गुणस्तरले उत्पादनको उपस्थिति, अप्टिकल प्रदर्शन, र मेकानिकल अखण्डतालाई प्रत्यक्ष असर गर्छ। उत्पादनको समयमा, धुलो, बुलबुले, पङ्क्तिबद्ध विचलन, र टाँस्ने दोषहरू कडा रूपमा नियन्त्रण गर्नुपर्छ।
समाप्त PCAP क्यापेसिटिव टच प्यानलहरू उपस्थिति, स्पर्श प्रतिक्रिया, इलेक्ट्रोड निरन्तरता, र लक्ष्य नियन्त्रकसँग अनुकूलताको लागि निरीक्षणहरूबाट गुजर्छन्। विशेष परियोजनाहरूका लागि, अतिरिक्त परीक्षणहरूमा बहु-स्पर्श प्रदर्शन, ग्लोभ-ह्यान्ड सञ्चालन, पानी हस्तक्षेप सञ्चालन, चौडा-तापमान सञ्चालन, र विद्युत चुम्बकीय अनुकूलता (EMC) परीक्षण समावेश हुन सक्छ।
सामाग्री छनोट मुख्यतया आवेदन परिदृश्य मा आधारित हुनुपर्छ ओभर-इन्जिनियरिङ र अनावश्यक लागत वृद्धिबाट बच्न। यी उन्नत परीक्षणहरूलाई प्रत्येक PCAP टच प्यानलको लागि मानक कन्फिगरेसनको रूपमा मान्नु हुँदैन।
4-तार प्रतिरोधी टच प्यानलमा सामान्यतया लचिलो शीर्ष प्रवाहकीय फिल्म र तल्लो प्रवाहकीय सब्सट्रेट हुन्छ, इन्सुलेट स्पेसर डटहरूद्वारा छुट्याइन्छ।
साधारण डिजाइनमा, तलको सब्सट्रेटले X-अक्ष इलेक्ट्रोडहरू बोक्छ, जबकि शीर्ष फिल्मले Y-अक्ष इलेक्ट्रोडहरू बोक्छ। जब दबाबले दुई प्रवाहकीय सतहहरूलाई सम्पर्कमा ल्याउँछ, नियन्त्रकले सम्बन्धित इलेक्ट्रोड सेटमा भोल्टेज लागू गर्दछ र टच निर्देशांकहरू गणना गर्न नतिजा संकेतहरू मापन गर्दछ। निर्माण प्रक्रिया सामान्यतया समावेश छ:
● सामग्रीको तयारी: प्यानल विनिर्देशहरूमा आधारित PET चलचित्रहरू, कन्डक्टिव सब्सट्रेटहरू, स्पेसर सामग्रीहरू, टाँस्ने टेपहरू, र लचिलो मुद्रित सर्किटहरू (FPC) चयन गर्दै।
● प्रवाहकीय तह प्रशोधन: प्रतिरोधी सतहहरू र इलेक्ट्रोडहरू निर्माण गर्न उपयुक्त उत्पादन प्रक्रियाहरू प्रयोग गर्दै।
● स्पेसर डट फर्मेसन: कन्डक्टिभ सब्सट्रेटमा एकसमान इन्सुलेट डटहरू प्रिन्ट गर्दै कन्डक्टिभ तहहरू अलग रहन सुनिश्चित गर्न प्यानल थिचिएको छैन।
● रेशम-स्क्रिनिङ र परिधीय प्रशोधन: सजावटी किनाराहरू, इन्सुलेट ढाँचाहरू, वा आवश्यक रूपमा अन्य निर्दिष्ट सुविधाहरू निर्माण।
● लेमिनेशन र एसेम्बली: आवश्यक स्पेसिङ र मेकानिकल विशेषताहरू कायम राख्दै शीर्ष फिल्म र तल्लो सब्सट्रेटलाई पङ्क्तिबद्ध र संयोजन गर्ने।
● FPC जडान र निरीक्षण: विद्युतीय जडानहरू पूरा गर्दै, त्यसपछि निर्देशांक, प्रतिरोध, उपस्थिति, र कार्यक्षमताका लागि निरीक्षणहरू।
4-तार प्रतिरोधी टच प्यानल एक उच्च लागत-प्रभावी समाधान हो।
5-तार प्रतिरोधी टच प्यानलले 4-तार संस्करणको तुलनामा फरक इलेक्ट्रोड कन्फिगरेसन सुविधा दिन्छ। एक सामान्य डिजाइनमा, तल्लो प्रवाहकीय सब्सट्रेटले सेन्सिङ सतहको रूपमा काम गर्दछ, चार कुनामा इलेक्ट्रोडहरूले मापन बिजुली क्षेत्र स्थापना गर्दछ, जबकि शीर्ष प्रवाहकीय फिल्मले मुख्य रूपमा भोल्टेज सेन्सिङ तहको रूपमा कार्य गर्दछ।
8-तार प्रतिरोधी टच प्यानलले परम्परागत 4-तार वास्तुकलामा थप स्थिर विद्युतीय मापनहरू प्राप्त गर्न थप जडानहरू थपेर निर्माण गर्दछ।
उपयुक्त टच स्क्रिन चयन विशिष्ट अनुप्रयोग परिदृश्य मा निर्भर गर्दछ:
4-तार प्रतिरोधी टच प्यानलहरू कडा लागत अवरोधहरू भएका अनुप्रयोगहरूको लागि उत्तम उपयुक्त छन्।
5-तार प्रतिरोधी टच प्यानलहरू उच्च-फ्रिक्वेन्सी अपरेशनहरू, लगातार सम्पर्क, र अपेक्षित लामो सेवा जीवन समावेश गर्ने औद्योगिक अनुप्रयोगहरूको लागि उच्च आदर्श हुन्।
8-तार प्रतिरोधी टच प्यानलहरू कठोर वातावरणको लागि उपयुक्त छन् जहाँ उच्च स्थिरता आवश्यक छ।

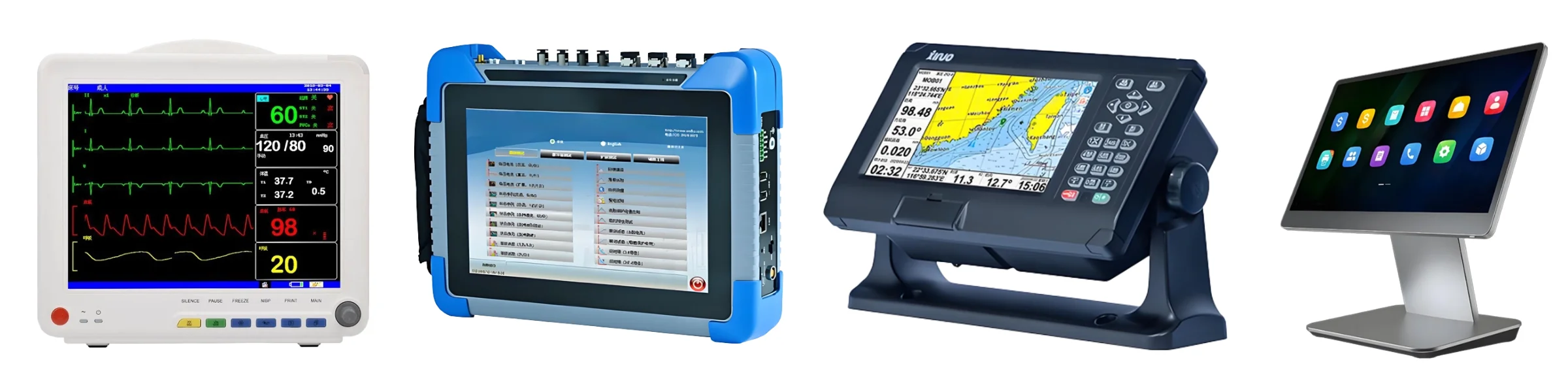

विभिन्न औद्योगिक वातावरणमा स्पर्श प्रदर्शन, स्थायित्व, अप्टिकल गुणस्तर, र परिचालन लचिलोपनको संयोजनको लागि फरक आवश्यकताहरू छन्।
औद्योगिक स्वचालन र मानव-मेसिन इन्टरफेस (HMI)
औद्योगिक नियन्त्रण प्यानलहरूलाई सामान्यतया स्थिर स्पर्श प्रतिक्रिया, भरपर्दो सञ्चालन, र उपकरण नियन्त्रण प्रणालीहरूसँग अनुकूलता चाहिन्छ।
PCAP टच स्क्रिनहरू इन्टरफेसहरूको लागि आदर्श हो जसलाई गिलास सतह, सहज सञ्चालन, र बहु-टच क्षमताहरू आवश्यक पर्दछ। यसको विपरित, प्रतिरोधी टेक्नोलोजी दबाबमा आधारित इनपुट वा विभिन्न पन्जा र स्टाइलसहरूसँग अनुकूलता चाहिने अनुप्रयोगहरूको लागि उपयुक्त छ।
चिकित्सा उपकरण
चिकित्सा उपकरणहरूलाई सफा गर्न सजिलो सतहहरू, नियन्त्रित मेकानिकल आयामहरू, र भरपर्दो स्पर्श प्रतिक्रिया चाहिन्छ।
PCAP टच प्यानलहरूले चिकनी गिलासको अगाडि प्यानल डिजाइन सुविधा दिन्छ, जबकि प्रतिरोधी प्यानलहरू उपकरणहरूको लागि राम्रोसँग उपयुक्त छन् जहाँ दबाव इनपुट र समर्पित पोइन्टिङ उपकरणहरूसँग अनुकूलता प्राथमिकताहरू हुन्।
स्व-सेवा किओस्क र औद्योगिक उपकरण
स्व-सेवा किओस्कहरू, भेन्डिङ मेसिनहरू, प्रिन्टरहरू, र उपकरण इन्टरफेसहरूलाई अनुकूलित कभर गिलास, माउन्टिंग आयामहरू, FPC राउटिङ, र नियन्त्रक अनुकूलता आवश्यक हुन सक्छ।
PCAP टच प्यानलहरूले एक आधुनिक प्रयोगकर्ता अनुभव प्रदान गर्दछ, जबकि प्रतिरोधात्मक टेक्नोलोजी विशिष्ट इनपुट आवश्यकताहरू वा कडा लागत अवरोधहरू भएका अनुप्रयोगहरूको लागि राम्रोसँग उपयुक्त छ।
यातायात र बाहिरी उपकरण
रेल प्रणाली, समुद्री इलेक्ट्रोनिक्स, चार्जिङ स्टेशनहरू, र बाहिरी नियन्त्रण टर्मिनलहरूले अक्सर तापमान उतार-चढ़ाव, नमी, कम्पन, वा उच्च परिवेश प्रकाश जस्ता चुनौतीहरूको सामना गर्छन्।
यी अनुप्रयोगहरूमा, टच स्क्रिनलाई समग्र प्रणालीको अभिन्न अंगको रूपमा मूल्याङ्कन गरिनुपर्छ। आवरण गिलास, सील डिजाइन, टाँस्ने, नियन्त्रक सेटिङहरू, प्रदर्शन चमक, र मेकानिकल माउन्टिंग विधिहरू जस्ता कारकहरूले समग्र विश्वसनीयतालाई असर गर्छ।
चाहे PCAP वा प्रतिरोधी प्रविधि प्रयोग गरेर, उचित डिजाइन र प्रमाणीकरण बिना तिनीहरूले स्वाभाविक रूपमा वाटरप्रूफ, सूर्यको प्रकाश-पढ्न योग्य, वा वातावरण संरक्षण क्षमताहरू छन् भनेर मान्न सक्दैन।
उपयुक्त आपूर्तिकर्ता चयन गर्दा, निम्न कारकहरू विचार गर्न सिफारिस गरिन्छ:
● PCAP र प्रतिरोधी टच प्यानल संरचनाहरूमा अनुभव
● 4-तार, 5-तार, र 8-तार प्रतिरोधी कन्फिगरेसनहरूको उपलब्धता
● सामग्री चयन र संरचनात्मक अनुकूलनमा क्षमता
● सेन्सर निर्माण, रेशम-स्क्रिनिङ, ल्यामिनेशन, र एसेम्बलीमा प्रक्रिया नियन्त्रण
● FPC र टच कन्ट्रोलरहरूसँग अनुकूलता
● व्यापक गुणस्तर नियन्त्रण रेकर्ड र प्रक्रियाहरूको साथमा आयामिक शुद्धता
● प्रोटोटाइप समर्थन र ठूलो उत्पादन स्थिरता
● प्राविधिक सञ्चार दक्षता र दीर्घकालीन आपूर्ति क्षमता
हामी OEM र ODM परियोजनाहरूका लागि अनुकूलित टच प्यानल समाधानहरू प्रदान गर्दछौं, टच प्यानल संरचनाहरू, सामग्री, आयामहरू, विद्युतीय जडानहरू, र अनुप्रयोग आवश्यकताहरूको विस्तृत रूपमा मूल्याङ्कन गर्न ग्राहकहरूलाई सहयोग गर्दै।
तपाईंलाई PCAP क्यापेसिटिव टच प्यानल वा 4-तार, 5-तार, र 8-तार प्रतिरोधी टच प्यानलहरू चाहिन्छ, हामी तपाईंको उपकरणको कार्यात्मक, मेकानिकल, र वातावरणीय आवश्यकताहरू पूरा गर्ने इष्टतम मेकानिकल समाधान चयन गर्न सक्छौं।
सम्पर्क गर्न स्वागत छSKY-TDMPCAP क्यापेसिटिव टच प्यानलहरू, 4-तार, 5-तार, र 8-तार प्रतिरोधी टच प्यानलहरू छलफल गर्न, र हामीलाई तपाईंको अर्को परियोजनाको लागि टच प्यानल समाधान तयार गरौं।
