आधुनिक औद्योगिक उपकरणहरू अपरेटरहरूलाई स्पष्ट, स्थिर र वास्तविक-समय जानकारी प्रदान गर्न उच्च-प्रदर्शन प्रदर्शन प्रणालीहरूमा धेरै निर्भर हुन्छन्। जे होस्, विभिन्न LCD प्यानलहरूले अक्सर विभिन्न सञ्चार इन्टरफेसहरू प्रयोग गर्छन्, उपकरण अपग्रेडहरू, प्रणाली एकीकरण, र प्रदर्शन प्रतिस्थापन परियोजनाहरूमा अनुकूलता चुनौतीहरू सिर्जना गर्छन्। एLVDS लाई TTL सिग्नल रूपान्तरण बोर्डLVDS संकेतहरूलाई TTL/RGB आउटपुट संकेतहरूमा रूपान्तरण गरेर प्रभावकारी समाधान प्रदान गर्दछ, इन्जिनियरहरूलाई अवस्थित TTL-आधारित TFT LCD प्यानलहरूसँग उन्नत नियन्त्रण प्रणालीहरू जडान गर्न अनुमति दिँदै।
यो लेखले TTL सिग्नल रूपान्तरण बोर्डमा LVDS कसरी काम गर्छ, औद्योगिक अनुप्रयोगहरूको लागि यो किन महत्त्वपूर्ण छ, यसले के चुनौतीहरू समाधान गर्छ, र कसरी निर्माताहरूले भरपर्दो रूपान्तरण समाधान चयन गर्न सक्छन् भनेर वर्णन गर्दछ। व्यावसायिक औद्योगिक प्रदर्शन अनुभवको साथ, SKY-TDM ले स्थिर सञ्चालन, लामो सेवा जीवन, र लचिलो एकीकरणको लागि डिजाइन गरिएको अनुकूलित रूपान्तरण बोर्डहरू प्रदान गर्दछ।
| खण्ड | मुख्य बिषय | उद्देश्य |
|---|---|---|
| प्रदर्शन इन्टरफेस आधारभूत | LVDS र TTL प्रविधिहरू बुझ्दै | इन्जिनियरहरूलाई अनुकूलता आवश्यकताहरू पहिचान गर्न मद्दत गर्नुहोस् |
| रूपान्तरण प्रविधि | सिग्नल प्रशोधन र प्रसारण विधिहरू | रूपान्तरणले प्रणाली जडानलाई कसरी सुधार गर्छ व्याख्या गर्नुहोस् |
| औद्योगिक लाभहरू | विश्वसनीयता, लचीलापन, र लागत कटौती | व्यावहारिक ईन्जिनियरिङ् चुनौतीहरू समाधान गर्नुहोस् |
| चयन गाइड | महत्त्वपूर्ण प्राविधिक कारकहरू | राम्रो खरिद निर्णयहरू समर्थन गर्नुहोस् |
औद्योगिक प्रदर्शन प्रणालीहरूमा, मुख्य नियन्त्रक र LCD प्यानल बीचको संचार अनुकूलता उत्पादन प्रदर्शनलाई असर गर्ने सबैभन्दा महत्त्वपूर्ण कारकहरू मध्ये एक हो। डिस्प्ले टेक्नोलोजीका विभिन्न पुस्ताहरूले फरक संकेत मानकहरू प्रयोग गर्न सक्छन्। धेरै आधुनिक औद्योगिक कम्प्युटरहरू र इम्बेडेड नियन्त्रकहरूले LVDS आउटपुटहरू प्रदान गर्छन्, जबकि केही अवस्थित TFT LCD प्यानलहरूलाई अझै पनि TTL/RGB इनपुटहरू चाहिन्छ।
LVDS (लो भोल्टेज डिफरेंशियल सिग्नलिङ) औद्योगिक प्रदर्शनहरूमा व्यापक रूपमा प्रयोग गरिन्छ किनभने यसले कम विद्युत चुम्बकीय हस्तक्षेपको साथ उच्च-गति डाटा प्रसारण प्रदान गर्दछ। यसले विभेदक संकेतहरू मार्फत छवि डेटा प्रसारण गर्दछ, यसलाई लामो अवधिमा स्थिर सञ्चालन आवश्यक पर्ने अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ।
TTL (ट्रान्जिस्टर-ट्रान्जिस्टर तर्क) प्रदर्शन इन्टरफेस समानांतर RGB डाटा प्रसारण प्रयोग गर्दछ। यद्यपि TTL प्रविधि LVDS को तुलनामा पुरानो छ, धेरै औद्योगिक LCD मोड्युलहरूले TTL इन्टरफेसहरू प्रयोग गर्न जारी राख्छन् किनभने तिनीहरूको सरल संरचना र विशिष्ट प्रदर्शन नियन्त्रकहरूसँग अनुकूलता।
यी दुई इन्टरफेस टेक्नोलोजीहरू बीचको भिन्नताले एक सामान्य इन्जिनियरिङ समस्या सिर्जना गर्दछ: कसरी पूर्ण प्रदर्शन प्रणालीलाई पुन: डिजाइन नगरी TTL LCD प्यानलसँग LVDS सिग्नल स्रोत जडान गर्ने। यो जहाँ एक LVDS देखि TTL सिग्नल रूपान्तरण बोर्ड एक आवश्यक घटक बन्छ।

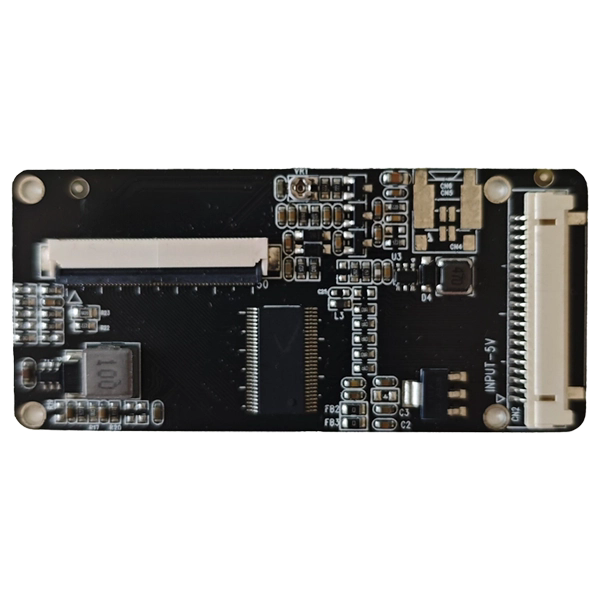

LVDS देखि TTL सिग्नल रूपान्तरण बोर्डले LVDS आउटपुट स्रोत र TTL इनपुट डिस्प्ले प्यानल बीचको मध्यवर्ती इन्टरफेस उपकरणको रूपमा काम गर्दछ। बोर्डले उच्च गतिको भिन्नता LVDS संकेतहरू प्राप्त गर्दछ, आन्तरिक रूपान्तरण सर्किट मार्फत डेटा प्रशोधन गर्दछ, र LCD प्यानलसँग मिल्दो समानान्तर TTL/RGB संकेतहरू आउटपुट गर्दछ।
रूपान्तरण प्रक्रियाले सामान्यतया धेरै मुख्य चरणहरू समावेश गर्दछ:
| प्रशोधन चरण | कार्य |
|---|---|
| LVDS सिग्नल रिसेप्शन | होस्ट नियन्त्रक वा औद्योगिक कम्प्युटरबाट भिन्न छवि संकेतहरू प्राप्त गर्दछ। |
| सिग्नल डिकोडिङ | LVDS क्रमबद्ध डेटालाई समानान्तर RGB प्रदर्शन डेटामा रूपान्तरण गर्दछ। |
| समय समायोजन | घडी, सिंक्रोनाइजेसन, र डेटा संकेतहरू सहित LCD समय आवश्यकताहरू मेल खान्छ। |
| TTL आउटपुट ट्रान्समिशन | रूपान्तरित RGB संकेतहरू TTL-compatible TFT LCD प्यानलहरूमा पठाउँछ। |
राम्रोसँग डिजाइन गरिएको रूपान्तरण बोर्डले सम्पूर्ण प्रक्रियामा सिग्नल अखण्डता कायम राख्नुपर्छ। खराब रूपान्तरण डिजाइनले छवि फ्लिकरिङ, गलत रङ, अस्थिर प्रदर्शन आउटपुट, वा पूर्ण संचार विफलता जस्ता समस्याहरू निम्त्याउन सक्छ।
SKY-TDM ले LVDS देखि TTL सिग्नल रूपान्तरण बोर्डहरू सहित औद्योगिक प्रदर्शन समाधानहरू विकास गर्दछ जुन स्थिर प्रसारण, अनुकूलित सर्किट डिजाइन, र विभिन्न TFT LCD अनुप्रयोगहरूसँग अनुकूलतामा केन्द्रित हुन्छ।
धेरै उपकरण निर्माताहरूले अवस्थित उत्पादनहरू अपग्रेड गर्दा वा बन्द LCD मोड्युलहरू प्रतिस्थापन गर्दा कठिनाइहरूको सामना गर्छन्। हार्डवेयर प्रणालीलाई पूर्ण रूपमा पुन: डिजाइन गर्न महत्त्वपूर्ण ईन्जिनियरिङ् स्रोतहरू आवश्यक पर्दछ र विकास लागत बढाउन सक्छ।
एक LVDS लाई TTL सिग्नल रूपान्तरण बोर्डले यी सामान्य समस्याहरू समाधान गर्न मद्दत गर्दछ:
OEM निर्माताहरू, चिकित्सा उपकरण उत्पादकहरू, स्वचालन कम्पनीहरू, र इम्बेडेड प्रणाली विकासकर्ताहरूका लागि, इन्टरफेस रूपान्तरण प्रविधिले विश्वसनीय प्रदर्शन प्रदर्शन कायम राख्दै उत्पादनको जीवन चक्र विस्तार गर्न व्यावहारिक विधि प्रदान गर्दछ।
| सुविधा | इन्जिनियरिङ लाभ |
|---|---|
| औद्योगिक पीसीबी डिजाइन | दीर्घकालीन सञ्चालनको लागि स्थायित्व र स्थिरता सुधार गर्दछ। |
| उच्च सिग्नल अखण्डता | छवि विरूपण र प्रसारण त्रुटिहरू कम गर्दछ। |
| EMC अनुकूलन | औद्योगिक वातावरणमा विद्युत चुम्बकीय हस्तक्षेप कम गर्दछ। |
| लचिलो इन्टरफेस समर्थन | विभिन्न LCD प्यानल आवश्यकताहरू समर्थन गर्दछ। |
| अनुकूलन विकास क्षमता | जडानहरू, फर्मवेयर, र विद्युतीय प्यारामिटरहरूको समायोजनलाई अनुमति दिन्छ। |
औद्योगिक वातावरणलाई तापमान परिवर्तन, विद्युतीय आवाज, र मेकानिकल कम्पन अन्तर्गत निरन्तर सञ्चालन गर्न डिस्प्ले कम्पोनेन्टहरू चाहिन्छ। तसर्थ, रूपान्तरण बोर्डहरू आधारभूत उपभोक्ता आवश्यकताहरू भन्दा बाहिरको डिजाइन हुनुपर्छ।
SKY-TDM ले विभिन्न LCD इन्टरफेसहरू, रिजोल्युसनहरू, कनेक्टर कन्फिगरेसनहरू, र अनुप्रयोग आवश्यकताहरूको लागि अनुकूलन विकल्पहरूको साथ औद्योगिक-ग्रेड प्रदर्शन समाधानहरूमा ध्यान केन्द्रित गर्दछ।
भरपर्दो प्रदर्शन संचार समाधानहरूको माग विभिन्न उद्योगहरूमा बढ्दै गइरहेको छ। उपकरण निर्माताहरूले आफ्ना उत्पादनहरू अपग्रेड गर्दा, अवस्थित LCD मोड्युलहरूसँग आधुनिक नियन्त्रकहरू जडान गर्ने आवश्यकता बढ्दो रूपमा महत्त्वपूर्ण हुन्छ। LVDS देखि TTL सिग्नल रूपान्तरण बोर्डले धेरै औद्योगिक प्रदर्शन अनुप्रयोगहरूको लागि आवश्यक लचिलोपन प्रदान गर्दछ।
निम्न उद्योगहरूले सामान्यतया यस प्रविधिबाट लाभ उठाउँछन्:
| आवेदन क्षेत्र | प्रदर्शन आवश्यकताहरू | TTL रूपान्तरण बोर्डमा LVDS को भूमिका |
|---|---|---|
| औद्योगिक स्वचालन उपकरण | स्थिर प्रदर्शन उत्पादन, लामो काम घण्टा, उच्च विश्वसनीयता | TTL-आधारित अपरेटर प्रदर्शनहरूसँग औद्योगिक नियन्त्रकहरू जडान गर्दछ |
| चिकित्सा उपकरण | स्पष्ट छवि गुणस्तर र लगातार प्रदर्शन | पूर्ण प्रणाली डिजाइन परिवर्तन नगरी प्रदर्शन अपग्रेड समर्थन गर्दछ |
| यातायात प्रणाली | कम्पन र वातावरणीय हस्तक्षेप प्रतिरोध | नियन्त्रण एकाइहरू र स्क्रिनहरू बीच विश्वसनीय संचार कायम राख्छ |
| इम्बेडेड प्रणालीहरू | कम्प्याक्ट डिजाइन र लचिलो एकीकरण | विभिन्न हार्डवेयर प्लेटफर्महरू बीच इन्टरफेस अनुकूलता प्रदान गर्दछ |
| स्व-सेवा टर्मिनलहरू | निरन्तर सञ्चालन र प्रयोगकर्ता-अनुकूल इन्टरफेस | कुशल प्रदर्शन प्रतिस्थापन र मर्मत अनुमति दिन्छ |
उपकरण निर्माताहरूको लागि, प्रदर्शन प्रतिस्थापन सधैं नयाँ LCD प्यानल चयन गर्न जत्तिकै सरल छैन। विभिन्न प्यानलहरूमा फरक संकेत ढाँचाहरू, पिन परिभाषाहरू, समय प्यारामिटरहरू, र भोल्टेज आवश्यकताहरू हुन सक्छन्। एक रूपान्तरण बोर्डले विभिन्न प्रविधिहरू बीच पुलको रूपमा काम गर्दछ, इन्जिनियरहरूलाई अनावश्यक पुन: डिजाइन कार्यबाट बच्न मद्दत गर्दछ।
औद्योगिक स्वचालन परियोजनाहरूमा, उदाहरणका लागि, एक नियन्त्रकले पहिले नै LVDS आउटपुट प्रदान गर्न सक्छ जबकि चयन गरिएको TFT प्रदर्शनलाई TTL इनपुट चाहिन्छ। कन्ट्रोलर हार्डवेयर परिवर्तन गर्नुको सट्टा, इन्जिनियरहरूले छिटो र कुशलतापूर्वक अनुकूलता प्राप्त गर्नको लागि TTL सिग्नल रूपान्तरण बोर्डमा LVDS एकीकृत गर्न सक्छन्।
सही रूपान्तरण बोर्ड चयन गर्न प्राविधिक विशिष्टताहरूको सावधानीपूर्वक मूल्याङ्कन आवश्यक छ। एक उपयुक्त समाधानले संकेतहरू मात्र रूपान्तरण गर्दैन तर सम्पूर्ण प्रदर्शन प्रणालीसँग दीर्घकालीन विश्वसनीयता र अनुकूलता सुनिश्चित गर्नुपर्दछ।
खरिद गर्नु अघि निम्न कारकहरू विचार गर्नुपर्छ:
| चयन कारक | महत्त्वपूर्ण विचारहरू |
|---|---|
| LCD प्यानल अनुकूलता | समर्थित LCD मोडेल, रिजोल्युसन, इन्टरफेस प्रकार, र संकेत ढाँचा पुष्टि गर्नुहोस्। |
| इनपुट सिग्नल प्रकार | LVDS च्यानल कन्फिगरेसन, भोल्टेज स्तर, र प्रसारण आवश्यकताहरू जाँच गर्नुहोस्। |
| आउटपुट इन्टरफेस | TTL/RGB आउटपुट LCD प्यानल कनेक्टर परिभाषासँग मेल खान्छ भन्ने सुनिश्चित गर्नुहोस्। |
| पावर आवश्यकताहरू | अपरेटिङ भोल्टेज र पावर खपत विनिर्देशहरू प्रमाणित गर्नुहोस्। |
| वातावरणीय अवस्थाहरू | तापमान दायरा, कम्पन प्रतिरोध, र आवेदन वातावरण विचार गर्नुहोस्। |
| अनुकूलन समर्थन | हार्डवेयर र सफ्टवेयर प्यारामिटरहरू अनुकूलन गर्न सक्षम आपूर्तिकर्ताहरू छनौट गर्नुहोस्। |
प्रणाली एकीकरण को समयमा एक सामान्य गल्ती केवल कनेक्टर उपस्थिति मा आधारित रूपान्तरण बोर्ड चयन छ। दुई डिस्प्लेहरूले समान कनेक्टरहरू प्रयोग गर्न सक्छन् तर पूर्ण रूपमा फरक विद्युतीय विशेषताहरू छन्। गलत मिलानले अस्थिर तस्बिरहरू, असामान्य रंगहरू, वा हार्डवेयर क्षति हुन सक्छ।
SKY-TDM जस्ता व्यावसायिक आपूर्तिकर्ताहरूले ग्राहकहरूलाई उनीहरूको प्रदर्शन विशिष्टताहरू र परियोजना आवश्यकताहरू अनुसार उपयुक्त रूपान्तरण समाधानहरू पहिचान गर्न मद्दत गर्न प्राविधिक समर्थन प्रदान गर्छन्।
डिस्प्ले प्रणालीको डिजाइन वा स्तरवृद्धि गर्दा, इन्जिनियरहरूले कन्ट्रोलरलाई मिल्दो LCD प्यानलमा सिधै जडान गर्ने वा संकेत रूपान्तरण समाधान प्रयोग गर्ने भनेर विचार गर्न सक्छन्। भिन्नताहरू बुझ्नले निर्माताहरूलाई राम्रो निर्णयहरू गर्न मद्दत गर्दछ।
| तुलना वस्तु | प्रत्यक्ष LCD जडान | LVDS लाई TTL सिग्नल रूपान्तरण बोर्ड |
|---|---|---|
| हार्डवेयर लचिलोपन | मिल्दो इन्टरफेस प्रकारहरूमा सीमित | विभिन्न इन्टरफेसहरू बीच जडान समर्थन गर्दछ |
| उत्पादन अपग्रेड | नियन्त्रक प्रतिस्थापन आवश्यक हुन सक्छ | अवस्थित हार्डवेयरले काम जारी राख्न अनुमति दिन्छ |
| विकास लागत | पुन: डिजाइन आवश्यक हुँदा उच्च | तल्लो किनभने अवस्थित प्रणालीहरू पुन: प्रयोग गर्न सकिन्छ |
| इन्जिनियरिङ समय | लामो विकास चक्र | द्रुत एकीकरण प्रक्रिया |
| आवेदन दायरा | नयाँ मिल्दो प्रणालीहरूको लागि उपयुक्त | अपग्रेड र अनुकूलित परियोजनाहरूको लागि आदर्श |
पूर्ण रूपमा मिल्दो कम्पोनेन्टहरूसँग नयाँ उत्पादनहरूको लागि, प्रत्यक्ष जडान उपयुक्त विकल्प हुन सक्छ। यद्यपि, उपकरण अपग्रेडहरू, प्रतिस्थापन परियोजनाहरू, र अनुकूलित औद्योगिक अनुप्रयोगहरूको लागि, एक LVDS देखि TTL सिग्नल रूपान्तरण बोर्डले ठूलो लचिलोपन प्रदान गर्दछ।
यो प्रविधि विशेष गरी मूल्यवान छ जब निर्माताहरूले प्रदर्शन प्रदर्शन सुधार गर्दा वा उपकरण सेवा जीवन विस्तार गर्दा अवस्थित उत्पादन संरचनाहरू कायम राख्न आवश्यक छ।
LVDS देखि TTL सिग्नल रूपान्तरण बोर्ड एक इलेक्ट्रोनिक इन्टरफेस उपकरण हो जसले LVDS डिस्प्ले संकेतहरूलाई TTL/RGB संकेतहरूमा रूपान्तरण गर्दछ। यसले LVDS आउटपुट नियन्त्रकहरूलाई TTL-compatible LCD प्यानलहरूसँग सञ्चार गर्न सक्षम बनाउँछ।
औद्योगिक उपकरणहरूले प्राय: प्रदर्शन प्रविधिको विभिन्न पुस्ताहरू प्रयोग गर्दछ। रूपान्तरण बोर्डहरूले नियन्त्रकहरू र LCD प्यानलहरू बीच अनुकूलता समस्याहरू समाधान गर्दछ, पुन: डिजाइन आवश्यकताहरू घटाउँदै र प्रणाली लचिलोपन सुधार गर्दछ।
होइन। विभिन्न एलसीडी प्यानलहरूमा फरक रिजोल्युसनहरू, समय प्यारामिटरहरू, कनेक्टर परिभाषाहरू, र विद्युतीय आवश्यकताहरू हुन्छन्। एक उपयुक्त रूपान्तरण बोर्ड विशिष्ट प्रदर्शन मोडेल र प्रणाली विशिष्टताहरू मिल्नुपर्छ।
गलत मिलानले स्क्रिन फ्लिकरिङ, हराएको रङ, असामान्य छवि प्रदर्शन, अस्थिर सञ्चालन, वा जडान गरिएका घटकहरूमा सम्भावित क्षतिको परिणाम हुन सक्छ। स्थापना गर्नु अघि उचित प्राविधिक प्रमाणीकरण आवश्यक छ।
हो। SKY-TDM ले इन्टरफेस कन्फिगरेसन, LCD कम्प्याटिबिलिटी, र एप्लिकेसन-विशेष समायोजनहरू सहित ग्राहकको आवश्यकता अनुसार अनुकूलित औद्योगिक प्रदर्शन समाधानहरूलाई समर्थन गर्दछ।
यो प्रविधि व्यापक रूपमा औद्योगिक स्वचालन, चिकित्सा उपकरण, यातायात प्रणाली, इम्बेडेड उपकरणहरू, नियन्त्रण प्यानलहरू, र विश्वसनीय प्रदर्शन एकीकरण आवश्यक अन्य अनुप्रयोगहरूमा प्रयोग गरिन्छ।
एक LVDS देखि TTL सिग्नल रूपान्तरण बोर्डले आधुनिक औद्योगिक प्रणालीहरूमा प्रदर्शन अनुकूलता चुनौतीहरू समाधान गर्न महत्त्वपूर्ण भूमिका खेल्छ। LVDS संकेतहरूलाई TTL आउटपुटहरूमा रूपान्तरण गरेर, यसले निर्माताहरूलाई हार्डवेयरको विभिन्न पुस्ताहरू जडान गर्न, उत्पादन अपग्रेडहरू सरल बनाउन, विकास लागत घटाउन, र प्रणाली लचिलोपन सुधार गर्न अनुमति दिन्छ।
औद्योगिक उपकरणहरूमा काम गर्ने इन्जिनियरहरूका लागि, सही रूपान्तरण समाधान चयन गर्न LCD विशिष्टताहरू, संकेत अनुकूलता, सञ्चालन वातावरण, र अनुकूलन आवश्यकताहरूको सावधानीपूर्वक विचार गर्न आवश्यक छ। एक भरपर्दो रूपान्तरण बोर्डले स्थिर प्रसारण, बलियो अनुकूलता, र दीर्घकालीन प्रदर्शन प्रदान गर्नुपर्छ।
SKY-TDMऔद्योगिक प्रदर्शन समाधानहरूमा माहिर छ र विभिन्न अनुप्रयोग आवश्यकताहरूको लागि डिजाइन गरिएको TTL सिग्नल रूपान्तरण बोर्ड उत्पादनहरूलाई भरपर्दो LVDS प्रदान गर्दछ। व्यावसायिक प्राविधिक अनुभव र अनुकूलित समर्थन क्षमताहरूको साथ, SKY-TDM ले ग्राहकहरूलाई कुशल र स्थिर प्रदर्शन एकीकरण प्राप्त गर्न मद्दत गर्दछ।
यदि तपाइँ तपाइँको औद्योगिक प्रदर्शन परियोजनाको लागि भरपर्दो LVDS देखि TTL सिग्नल रूपान्तरण बोर्ड समाधान खोज्दै हुनुहुन्छ भने, SKY-TDM ले व्यावसायिक सहायता र अनुकूलित विकल्पहरू प्रदान गर्न सक्छ। कृपयाहामीलाई सम्पर्क गर्नुहोस्आज तपाईंको आवश्यकताहरू छलफल गर्न र तपाईंको आवेदनको लागि सही प्रदर्शन रूपान्तरण समाधान फेला पार्न।
